DIN1481 स्टेनलेस स्टील SUS304 स्प्रिंग प्रकार सीधे पिन स्लॉट भारी प्रकार सादा
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | Φ4-Φ8 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | स्प्रिंग प्रकार के सीधे पिन, स्लॉटेड, भारी प्रकार के | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ/जेआईएस बी आदि। |
|---|---|---|---|
| सामग्री | स्टेनलेस स्टील SUS304 | सतह उपचार | चमकाना |
| रंग | मैदान | आकार | Φ4-Φ8/आपकी आवश्यकताओं के अनुसार |
| लम्बाई | 10mm-16mm/आपकी आवश्यकताओं के अनुसार | ||
| प्रमुखता देना | SUS304 स्प्रिंग प्रकार के सीधे पिन,DIN1481 स्प्रिंग प्रकार के सीधे पिन,भारी DIN 1481 पिन |
||
उत्पाद विवरण

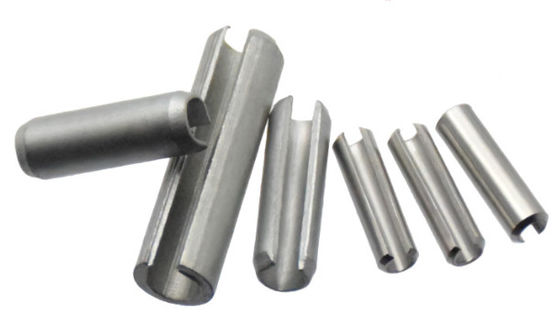

DIN1481 स्टेनलेस स्टील SUS304 स्प्रिंग प्रकार सीधे पिन, स्लॉट, भारी प्रकार सादा
| नाममात्र व्यास | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| अ | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | मिन | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| अधिकतम | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| न्यूनतम कतरनी शक्ति, एकल (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| न्यूनतम डबल शीयर,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| नाममात्र व्यास | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| अ | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | मिन | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| अधिकतम | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| न्यूनतम कतरनी शक्ति, एकल (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| न्यूनतम डबल शीयर,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| नाममात्र व्यास | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| अ | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | मिन | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| अधिकतम | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| न्यूनतम कतरनी शक्ति, एकल (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| न्यूनतम डबल शीयर,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| नाममात्र व्यास | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| अ | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | मिन | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| अधिकतम | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| न्यूनतम कतरनी शक्ति, एकल (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| न्यूनतम डबल शीयर,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
विशेषताएं:
- ये बेलनाकार पिन हैंसुसज्जितअपनी अक्षीय लंबाई के साथ स्लॉट के साथ, स्थापना के दौरान लोचदार विरूपण की अनुमति देता है, इस प्रकार सम्मिलन और निर्धारण को सुविधाजनक बनाता है।
- ये बेलनाकार पिन बनाए जाते हैंकाकार्बन स्टील या अन्य उच्च शक्ति सामग्री, जो उन्हें महत्वपूर्ण तन्यता और कतरनी बल का सामना करने में सक्षम बनाता है.
- पिन के छोर में मशीनीकृत कर रहे हैंचम्फर्डसतहों, सम्मिलन अधिक सुविधाजनक बनाने और विधानसभा के दौरान अन्य घटकों को नुकसान के जोखिम को कम.
- एक बार छेद में डालने के बाद, पिन थोड़ा विस्तार करते हैं, एक बाहरी तनाव पैदा करते हैं जो उन्हें छेद की दीवारों के खिलाफ कसकर सुरक्षित करता है, एक स्थिर कनेक्शन सुनिश्चित करता है.
लाभः
- उनके स्लॉट डिजाइन औरचम्फर्डअंत में, भारी शुल्क वाले सीधे स्लॉट स्प्रिंग पिन को आसानी से पूर्वनिर्मित छेद में डाला जा सकता है, जिससे जटिल स्थापना उपकरण या विशेष तकनीकों की आवश्यकता समाप्त हो जाती है।
- पिन"विस्तारितप्रकृतिपरिणामछेद की दीवारों के खिलाफ एक तंग फिट में, कनेक्शन की स्थिरता को बढ़ाता है। यह इसे अधिक कंपन और सदमे का सामना करने की अनुमति देता है,स्थायित्व सुनिश्चित करना और आवेदन के समग्र जीवनकाल को लम्बा करना.
- भारी शुल्क वाले सीधे स्लॉट स्प्रिंग पिन को स्थापना और हटाने में आसानी के लिए डिज़ाइन किया गया है, जिससे उन्हें मशीनों और उपकरणों की एक विस्तृत श्रृंखला में उपयोग के लिए आदर्श बनाया गया है, विशेष रूप सेमेंऐसी स्थितियाँ जहाँ बार-बार असेंबलिंग और पुनःसंयोजन की आवश्यकता होती है, जैसे कि हिंग्स, स्प्रिंग्स और पावर ट्रांसमिशन घटकों में।उनकी बहुमुखी प्रतिभा इन अनुप्रयोगों में महत्वपूर्ण लाभ सुनिश्चित करती है.
अनुप्रयोग:
- हिंज कनेक्शनःभारी कर्तव्यसीधास्लॉट स्प्रिंग पिनआमतौर पर हिंज कनेक्शन में उपयोग किया जाता है, जो एक स्थिर कनेक्शन प्रदान करता है जो आवश्यक होने पर हिंज को स्वतंत्र रूप से घूमने की अनुमति देता है।
- स्प्रिंग फिक्सेशनः स्प्रिंग अनुप्रयोगों में, इन पिन का उपयोग स्प्रिंग्स के छोरों को सुरक्षित करने के लिए किया जा सकता है, जिससे आंदोलन या ढीला होने से रोका जा सकता है।
- पावर ट्रांसमिशन घटकः पावर ट्रांसमिशन प्रणालियों में, भारी-कर्तव्य सीधे स्लॉट स्प्रिंग पिन का उपयोग विभिन्न ट्रांसमिशन घटकों को जोड़ने और सुरक्षित करने के लिए किया जाता है, जैसे गियर, शाफ्ट,और युग्मन.
