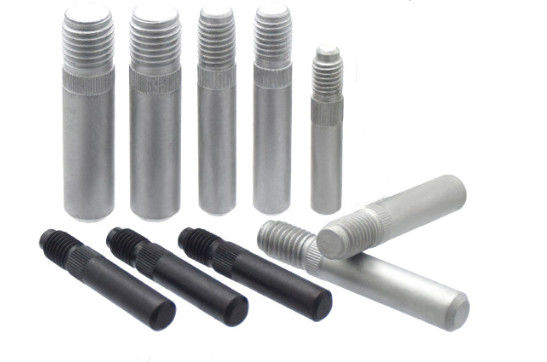

DIN7977 ISO8737 EN 28737 बाहरी धागे के साथ कार्बन स्टील कॉपर पिन ब्लैकड डाक्रोमेट
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | लंबाई55~70मिमी |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | बाहरी धागे के साथ टेपर पिन | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | 45#स्टील | समाप्त करना | काला पड़ गया, डैक्रोमेट |
| सेवा | OEM/ODM | आकार | शंकु |
| आकार | M10-M16/आपकी आवश्यकता के अनुसार | ||
| प्रमुखता देना | बाहरी धागा स्टील कॉपर पिन,कार्बन स्टील कॉपर पिन,DIN 7977 कॉपर पिन |
||
उत्पाद विवरण

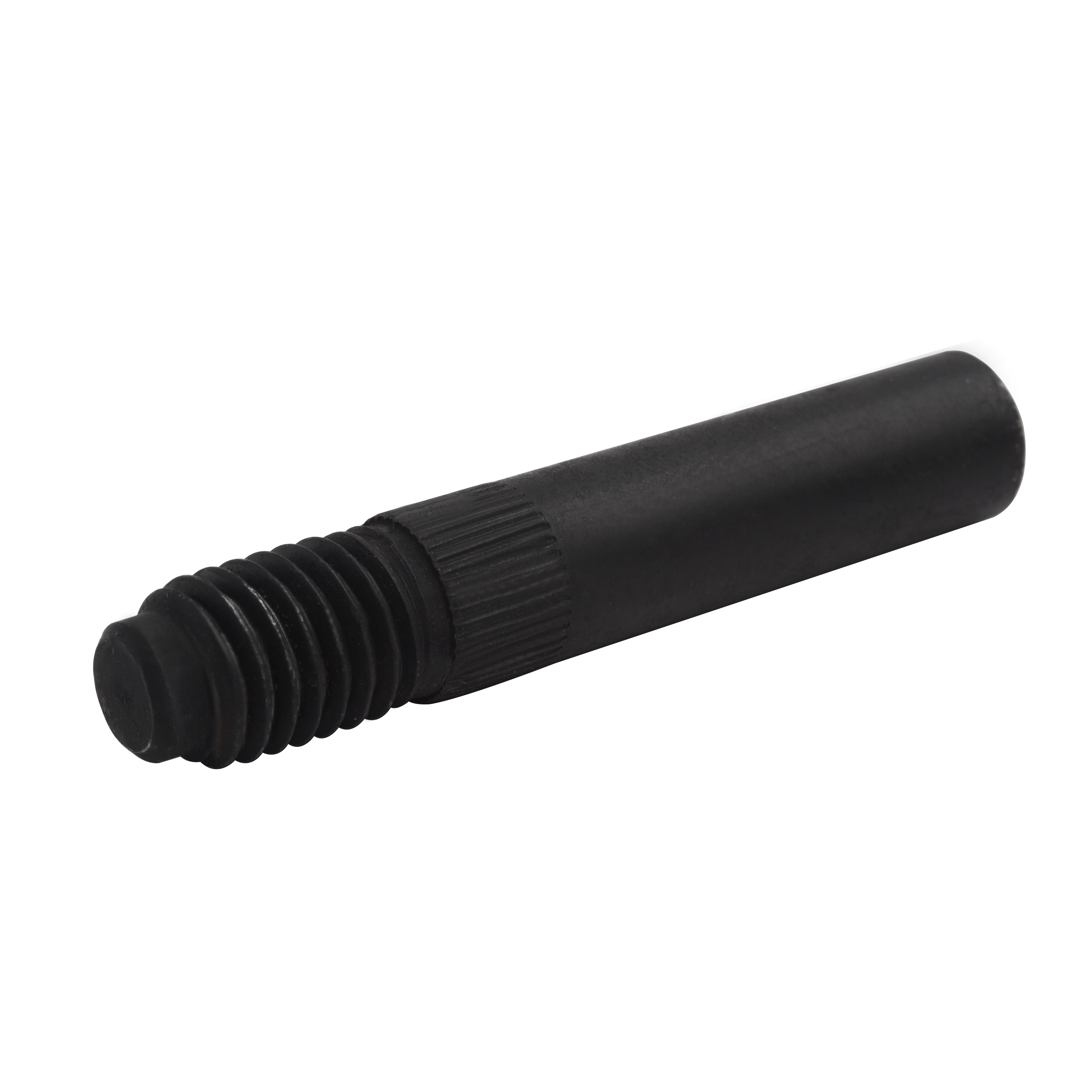

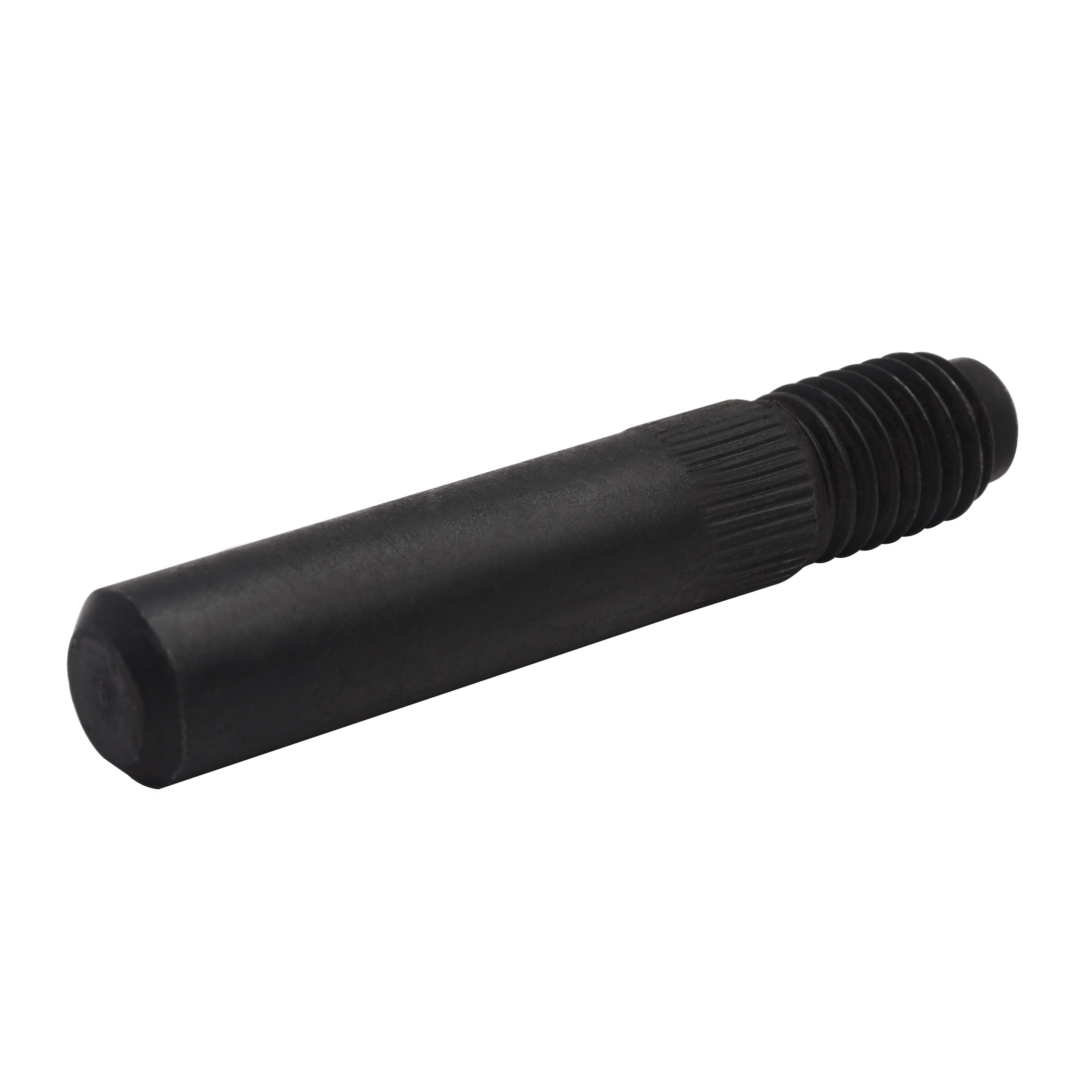

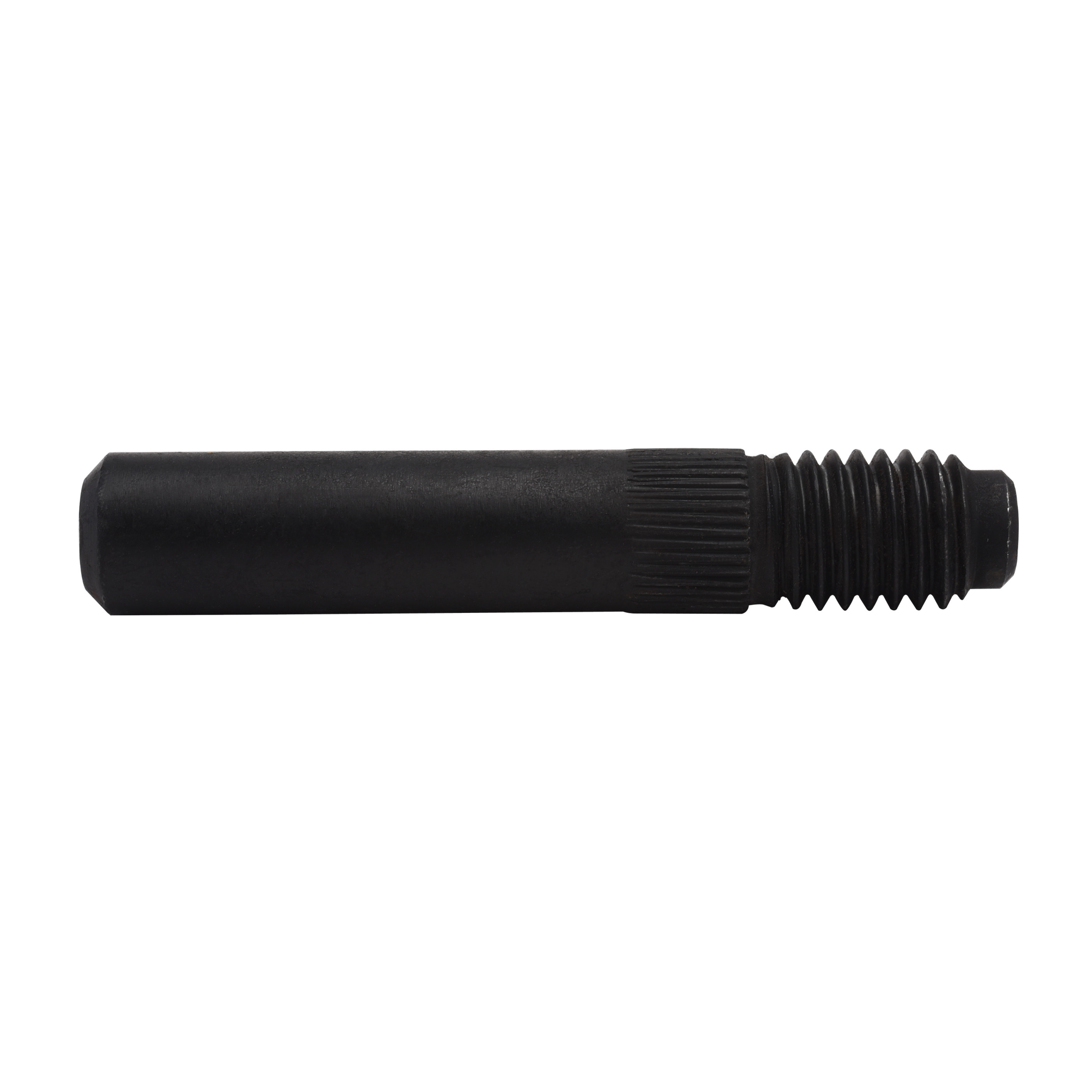

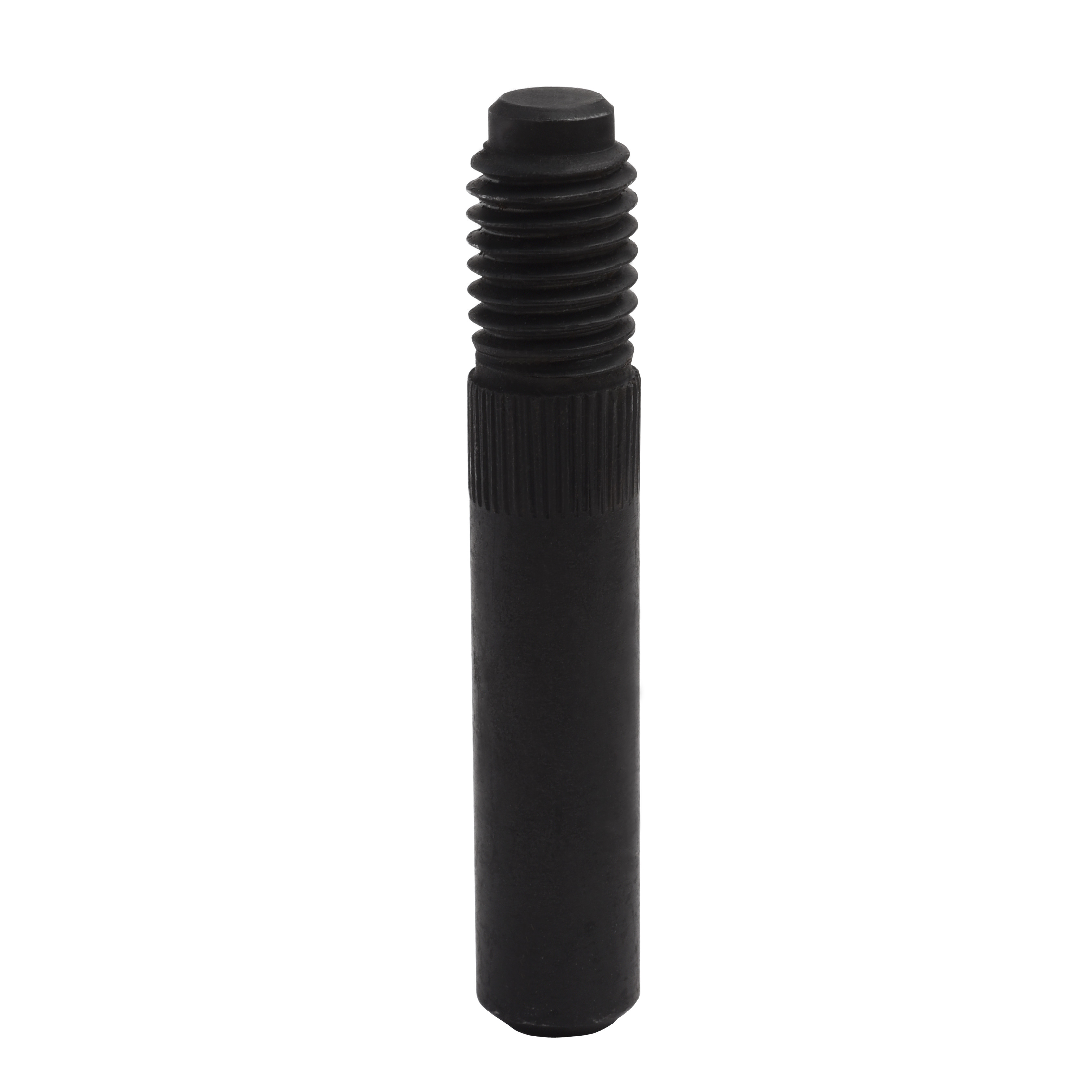

बाहरी धागे के साथ कॉपर पिन
| नाममात्र व्यास | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| पी | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | अधिकतम | 5 | 6 | 8 | 10 | 12 | 14 |
| मिन | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| b | अधिकतम | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| मिन | 14 | 18 | 22 | 24 | 27 | 30 | |
| अ | अधिकतम | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | एम5 | एम6 | एम8 | M10 | एम12 | एम12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dपी | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| नाममात्र व्यास | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| पी | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | अधिकतम | 16 | 20 | 25 | 30 | 40 | 50 |
| मिन | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| b | अधिकतम | 39 | 39 | 45 | 52 | 65 | 78 |
| मिन | 35 | 35 | 40 | 46 | 58 | 70 | |
| अ | अधिकतम | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | एम16 | एम16 | एम20 | M24 | M30 | एम36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dपी | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
विशेषताएं:
- इस पिन में एक कॉपरिंग आकार हैबाह्यतार और तार का संयोजन स्थिति में सटीकता बढ़ाता है और एक अधिक सुरक्षित निर्धारण सुनिश्चित करता है।
- डीआईएन 7977 मानक के अनुसार निर्मित, इन पिनों में सटीक आयाम और परिवर्तनीय लंबाई होती है, जिससे उन्हें एक विस्तृत श्रृंखला में अनुकूलित किया जा सकता हैकापरिदृश्य और अनुप्रयोग.
- विनिर्माण प्रक्रिया विभिन्न सामग्रियों का चयन करती है, जिनमें इस्पात, स्टेनलेस स्टील और पीतल शामिल हैं, जिनमें से प्रत्येक के अपने फायदे हैं।शक्ति, संक्षारण प्रतिरोध, और लागत दक्षता.
- में निर्मितअनुपालनDIN7977 के साथ, पिन सटीक आकार और समग्र सटीकता में उच्च है, विधानसभा में विश्वसनीय प्रदर्शन सुनिश्चित.
लाभः
- कॉपरिंग और थ्रेडिंग का संयोजन असेंबली में एक सुरक्षित कनेक्शन सुनिश्चित करता है, कंपन और अन्य बाहरी बलों का विरोध करता है.
- कॉपर आकार छेद में आसानी से सम्मिलित करने की अनुमति देता है, स्थापना को सुविधाजनक बनाता है, जबकि बाहरी धागा प्रदान करता हैएक सुरक्षित ताला प्रभाव और भी हटाने के लिए आसान बनाता है.
- लंबाई, व्यास, और सामग्री विकल्पों की विविधता DIN 7977 कॉपर पिन बहुमुखी और विभिन्न प्रकार के लिए उपयुक्त बनाते हैंआवेदनऔर परिदृश्य.
अनुप्रयोग:
- मशीनरी और उपकरण: DIN 7977 बाहरी धागे के साथ कॉपर पिन आम तौर पर मशीनरी और उपकरणों में उपयोग किए जाते हैं जहां सटीक स्थिति और सुरक्षित निर्धारण महत्वपूर्ण हैं, जैसे कि बीयरिंग, गियरबॉक्स,और अन्य ट्रांसमिशन घटकों.
- ऑटोमोबाइल उद्योग: ऑटोमोबाइल उद्योग में, इन पिनों का उपयोग इंजन, ट्रांसमिशन और चेसिस सिस्टम में घटकों को तय करने के लिए किया जाता है।
- एयरोस्पेस और रक्षा: डीआईएन 7977 कॉपर पिन की सटीकता और विश्वसनीयता उन्हें एयरोस्पेस और रक्षा अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है जहां उच्च प्रदर्शन और सुरक्षा सर्वोपरि हैं।
कृपया ध्यान दें कि विशिष्ट अनुप्रयोग और प्रदर्शन विशेषताएं व्यक्तिगत DIN 7977 कॉपर पिन की सामग्री, आयामों और डिजाइन के आधार पर भिन्न हो सकती हैं।
