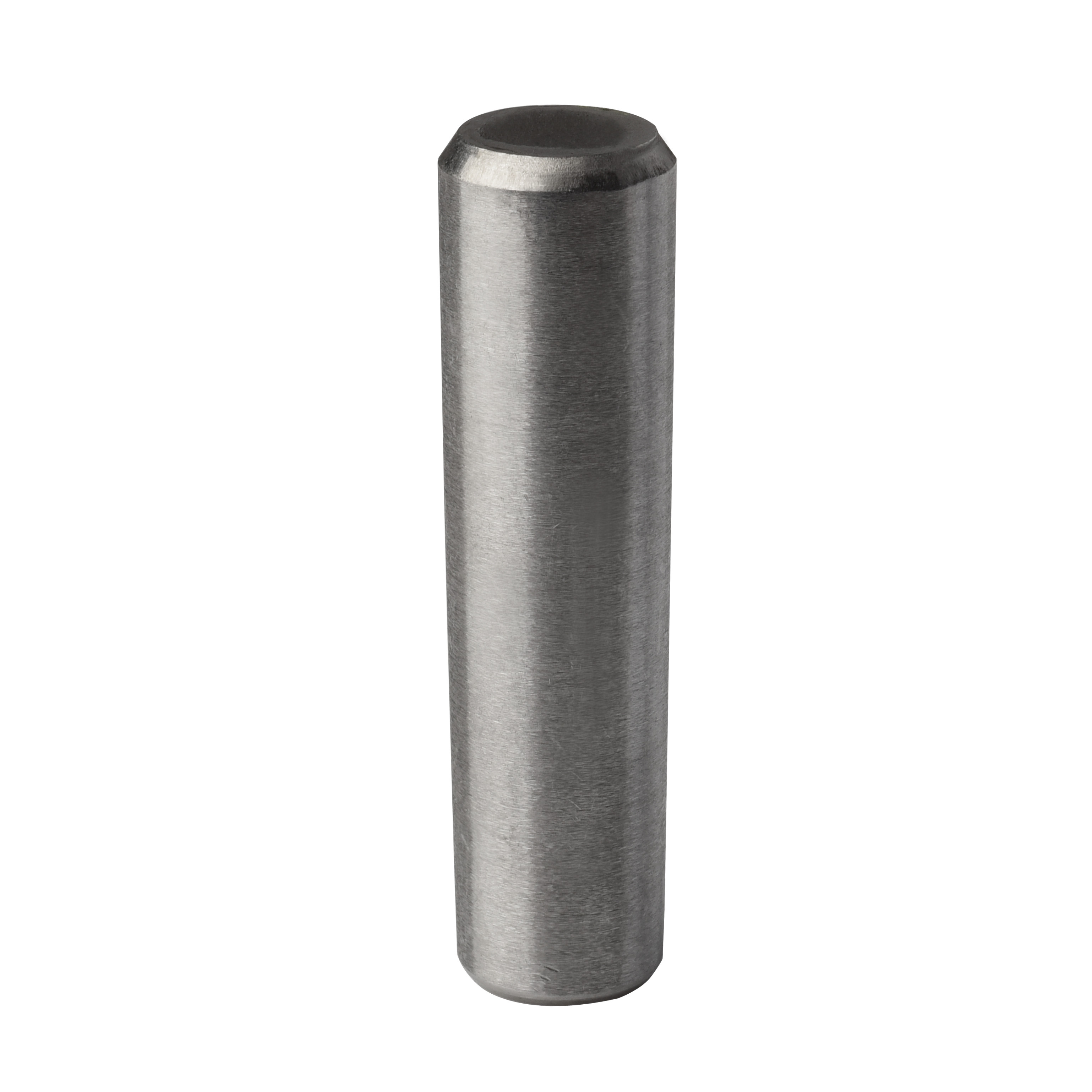

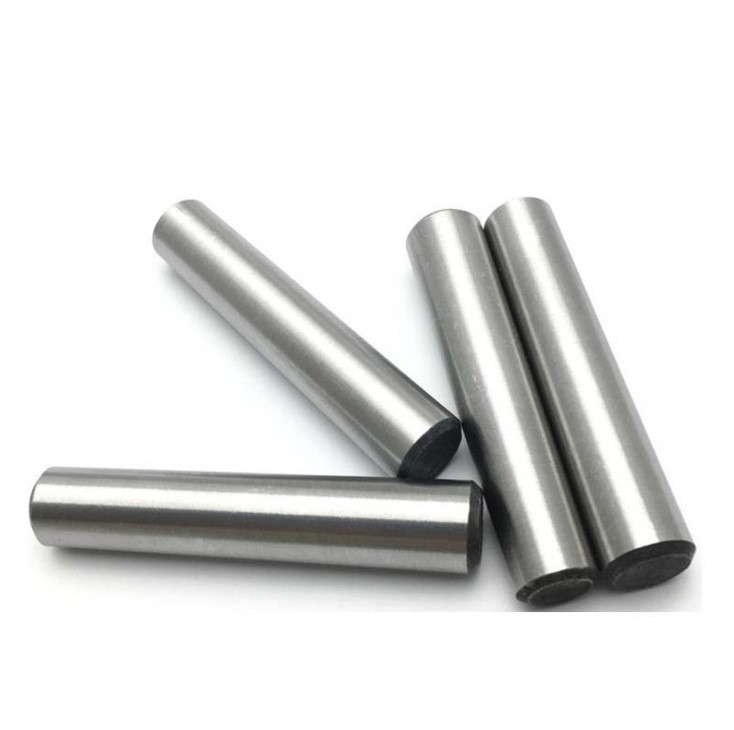

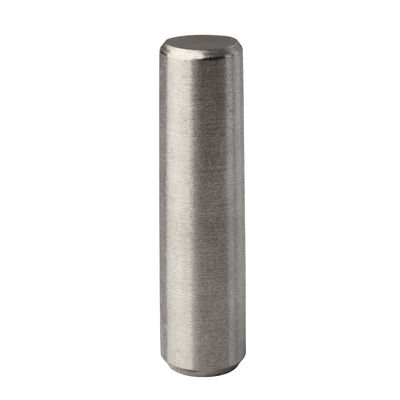

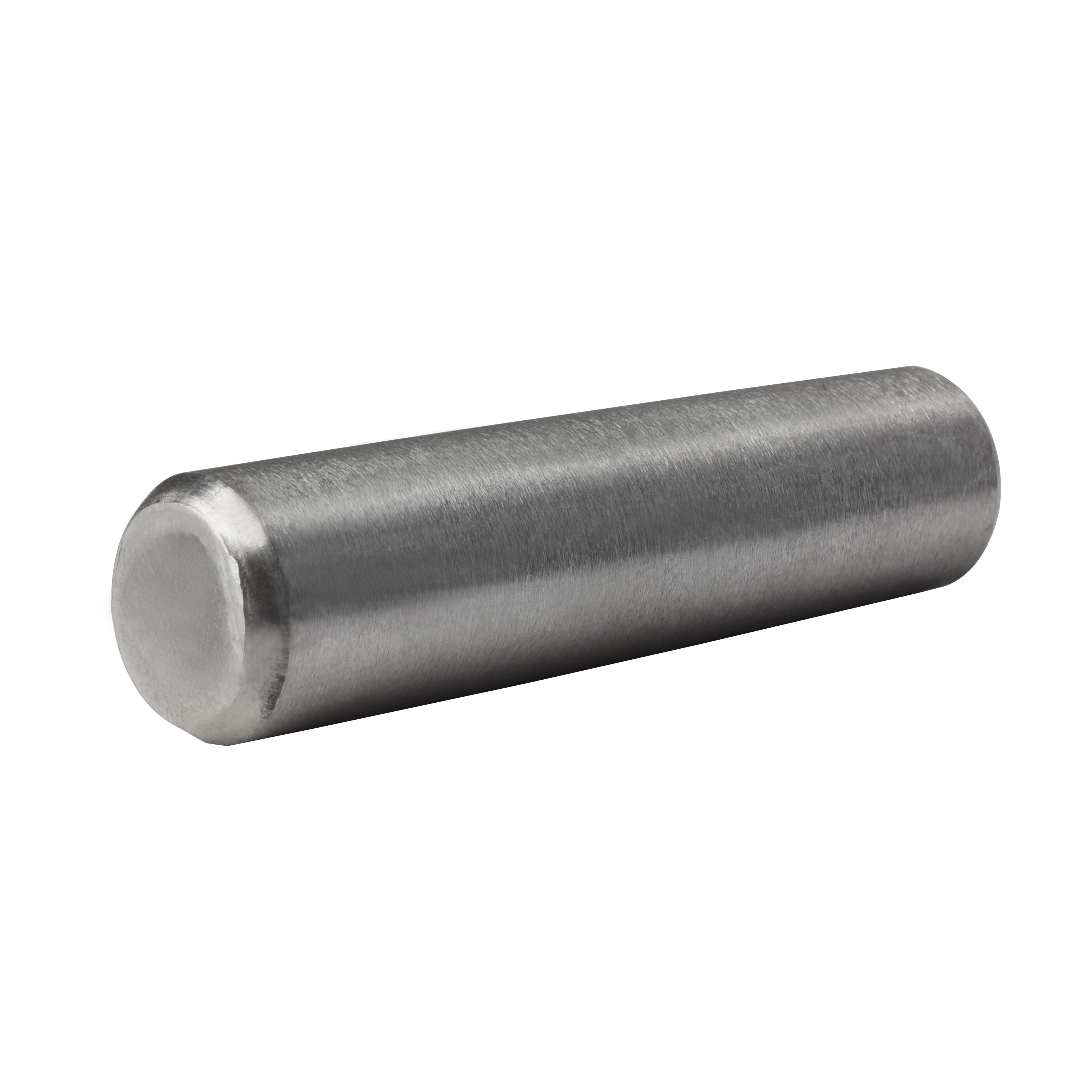

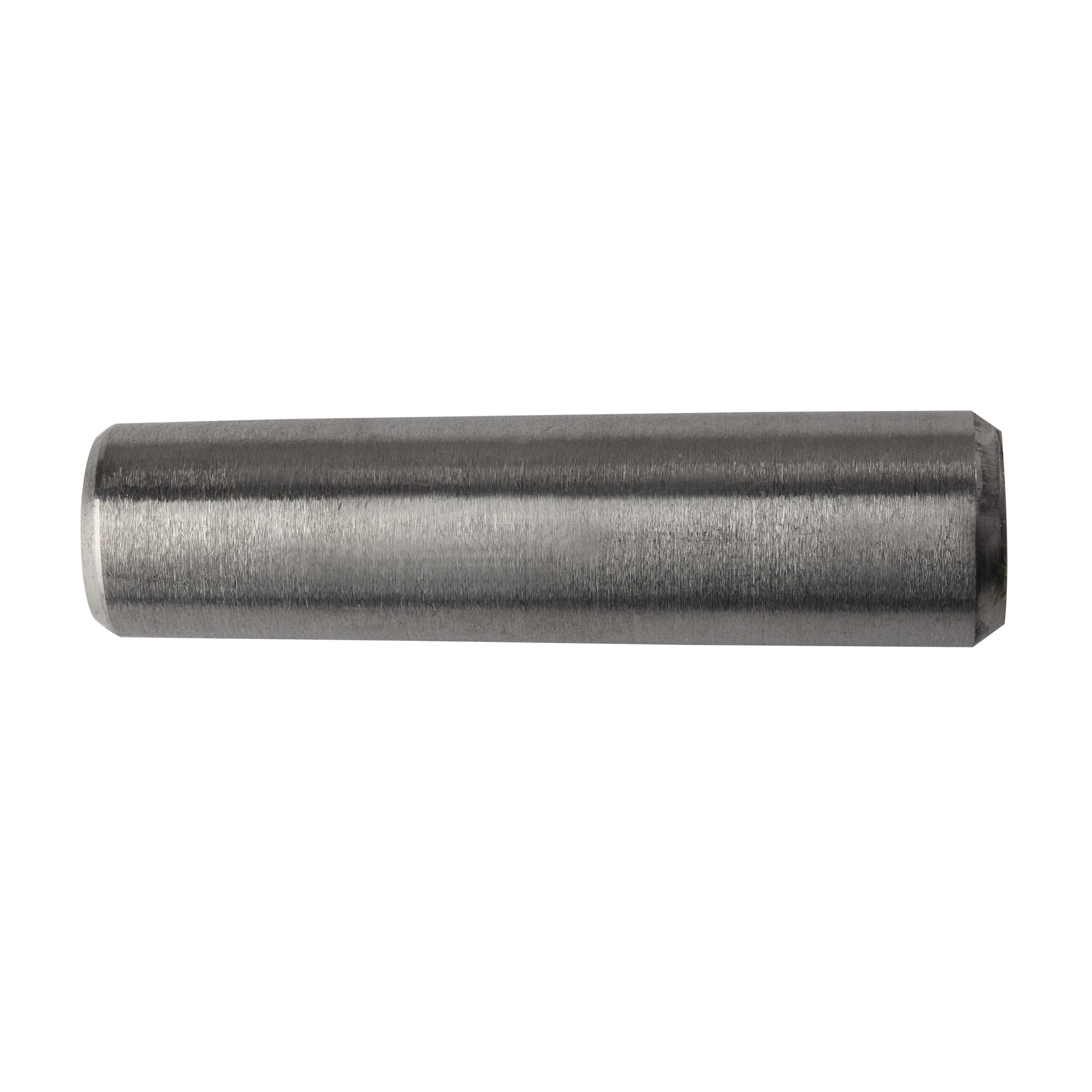

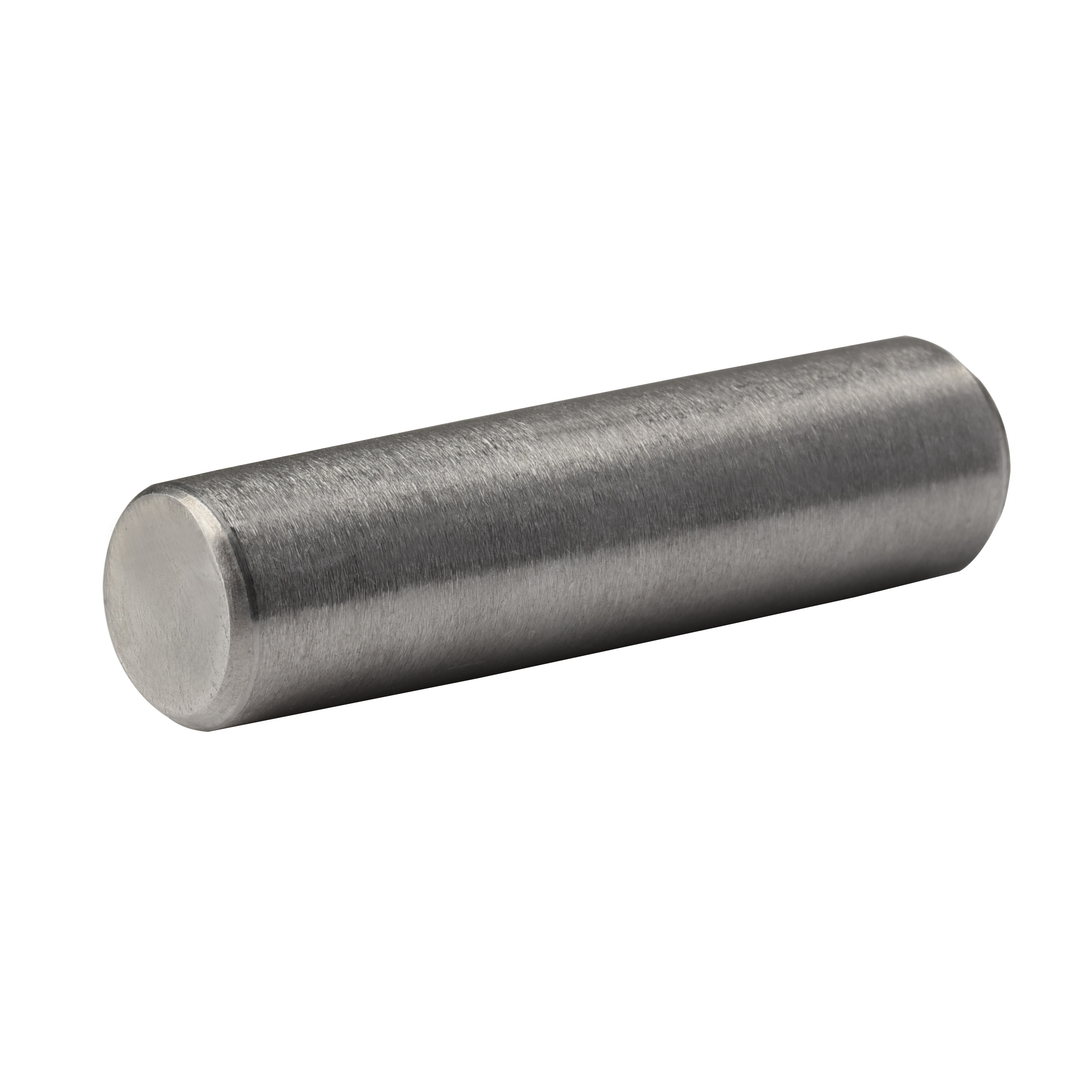

सादा टेपर पिन और कुंजी ISO2339 DIN EN 22339 स्टेनलेस स्टील SUS304
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | लंबाई 22 मिमी-60 मिमी |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | टेपर पिन | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | स्टेनलेस स्टील SUS304 | समाप्त करना | सादा, चमकानेवाला |
| सेवा | OEM/ODM | आकार | शंकु |
| आकार | Φ6-Φ12/आपकी आवश्यकताओं के अनुरूप | लम्बाई | 22मिमी-60मिमी/आपकी आवश्यकताओं के अनुरूप |
| प्रमुखता देना | कॉपर पिन और कुंजी,SUS304 पिन और कुंजी,DIN EN 22339 कॉपर पिन |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
उत्पाद विवरण
ISO2339/DIN EN 22339 स्टेनलेस स्टील SUS304 सादा कॉपर पिन Φ6-Φ12
| नाममात्र व्यासr | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | अधिकतम नाममात्र आकार (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| मिन | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| अ | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| नाममात्र व्यास | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | अधिकतम नाममात्र आकार (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| मिन | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| अ | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| नाममात्र व्यास | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | अधिकतम नाममात्र आकार (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| मिन | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| अ | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
विशेषताएं
- इस कॉपर पिन में एककूपअनुपात 1:50, जिससे यह घर्षण के माध्यम से पार्श्व शक्तियों को पुनर्निर्देशित करने में सक्षम है, जिसके परिणामस्वरूप असाधारण स्व-लॉकिंग क्षमताएं हैं।
- कॉपर पिन सिलेंडर पिन की तुलना में उच्च स्थिति सटीकता का दावा करते हैं और उनकी पुनः उपयोगिता यह सुनिश्चित करती है कि दोहराई गई असेंबली औरविघटन करनाएक ही छेद के भीतर न तो स्थिति सटीकता या कनेक्शन विश्वसनीयता को खतरे में डालता है.
- उनके कॉपर डिजाइन और स्व-लॉकिंग के लिए धन्यवादगुण, कॉपर पिन स्थापित करने और हटाने के लिए अपेक्षाकृत सरल और सीधा हैं.
लाभ
- अपने अद्वितीय कॉपर डिजाइन के लिए धन्यवाद, कॉपर पिन प्रदर्शनीअसाधारण स्व-लॉकिंग क्षमताएं घर्षण बल का लाभ उठाते हुए, वे अतिरिक्त लॉकिंग उपकरणों की आवश्यकता के बिना एक स्थिर कनेक्शन बनाए रखते हैं।.
- अंतरराष्ट्रीय मानकों का पालन करने के लिए निर्मित, इन कॉपर पिन उच्च परिशुद्धता आयामों और विश्वसनीयता दोनों का दावा करते हैं।बाद मेंबार-बार इकट्ठा करने और अलग करने के लिए, उनकी स्थिति सटीकता और कनेक्शन विश्वसनीयता को प्रभावित नहीं किया जाता.
- उनकी कॉनीकृत विशेषताओं को देखते हुएऔरअंतरराष्ट्रीय मानकों का पालन, कॉपर पिन आदर्श रूप से एक विस्तृत श्रृंखला के परिदृश्यों के लिए उपयुक्त हैं जिन्हें उच्च परिशुद्धता की स्थिति और कनेक्शन की आवश्यकता होती है.
आवेदन
- मैकेनिकल इंजीनियरिंग: मैकेनिकल इंजीनियरिंग में, कॉपर पिन का उपयोग आमतौर पर सटीक स्थिति और कनेक्शन की आवश्यकता वाले घटकों के लिए किया जाता है, जैसे कि बीयरिंग और गियर।
- मोल्ड निर्माण: मोल्ड निर्माण में, मोल्ड की सटीकता और स्थिरता सुनिश्चित करने के लिए विभिन्न मोल्ड भागों को सुरक्षित करने के लिए कॉपर पिन का उपयोग किया जाता है।
- स्वचालित उपकरण: कॉपर पिन का उपयोग उच्च परिशुद्धता के कनेक्शन और पोजिशनिंग की आवश्यकता वाले घटकों के लिए स्वचालित उपकरणों में भी किया जाता है।
कृपया ध्यान दें कि जबकि ISO 2339 और DIN EN 22339 कॉपर पिन के लिए सामान्य मानक हैं, वे उत्पाद लंबाई विनिर्देशों और अन्य विवरणों के संदर्भ में भिन्न हो सकते हैं। इसलिए,चयन और उपयोग विशिष्ट अनुप्रयोग आवश्यकताओं और परिदृश्यों पर आधारित होना चाहिए.
