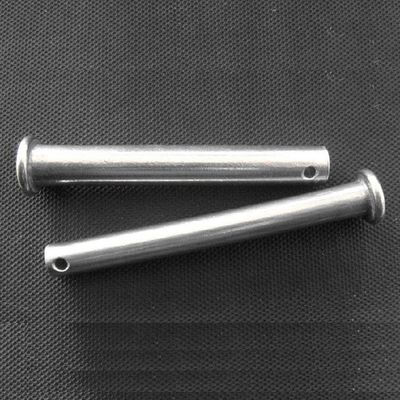

जस्ता लेपित वर्ग 8.8 क्लीव पिन और कुंजी DIN1444 ISO2341 EN22341 सिर के साथ

  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
उत्पत्ति के प्लेस जियांग्सू प्रांत चीन
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या Φ10-Φ25
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम सिर के साथ क्लेविस पिन मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री कार्बन स्टील 35K सतह उपचार जस्ता प्लेट
रंग नीला सफेद ग्रेड 8.8
आकार Φ10-Φ25/आपकी आवश्यकताओं के अनुसार लम्बाई 25-100 मिमी/आपकी आवश्यकताओं के अनुसार
प्रमुखता देना

जस्ता लेपित क्लेविस पिन

,

पिन और कुंजी DIN1444

,

क्लेविस पिन और कुंजी
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ25*100 Φ25 100 10000
If you have more needs, please contact customer service 1 1 1
एक संदेश छोड़ें
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
उत्पाद विवरण

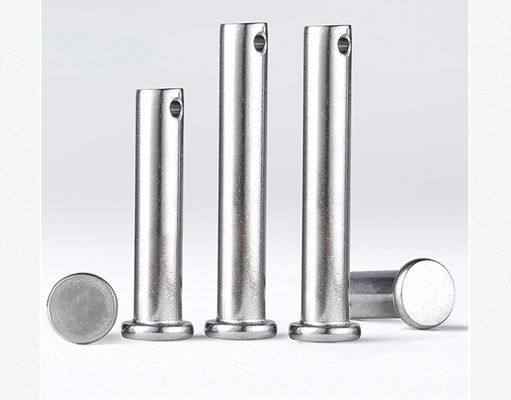

DIN1444 ISO2341 EN22341 कार्बन स्टील 35K जस्ता-प्लेट सफेद जस्ता वर्ग 8.8 क्लेविस पिन के साथ सिर Φ10-Φ16



जस्ता लेपित वर्ग 8.8 क्लीव पिन और कुंजी DIN1444 ISO2341 EN22341 सिर के साथ 0

नाममात्र व्यास 3 4 5 6 8 10 12
d
d अधिकतम 3 4 5 6 8 10 12
मिन 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk अधिकतम 5 6 8 10 14 18 20
मिन 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 अधिकतम 0.94 1.14 1.34 1.74 2.14 3.38 3.38
मिन 0.8 1 1.2 1.6 2 3.2 3.2
k नाममात्र आकार 1 1 1.6 2 3 4 4
अधिकतम 1.125 1.125 1.725 2.125 3.125 4.15 4.15
मिन 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh मिन 1.6 2.2 2.9 3.2 3.5 4.5 5.5
नाममात्र व्यास 14 16 18 20 22 24 27
d
d अधिकतम 14 16 18 20 22 24 27
मिन 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk अधिकतम 22 25 28 30 33 36 40
मिन 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 अधिकतम 4.18 4.18 5.18 5.18 5.18 6.52 6.52
मिन 4 4 5 5 5 6.3 6.3
k नाममात्र आकार 4 4.5 5 5 5.5 6 6
अधिकतम 4.15 4.65 5.15 5.15 5.65 6.15 6.15
मिन 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh मिन 6 6 7 8 8 9 9
नाममात्र व्यास 30 33 36 40 45 50 55
d
d अधिकतम 30 33 36 40 45 50 55
मिन 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk अधिकतम 44 47 50 55 60 66 72
मिन 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 अधिकतम 8.22 8.22 8.22 8.22 10.22 10.22 10.22
मिन 8 8 8 8 10 10 10
k नाममात्र आकार 8 8 8 8 9 9 11
अधिकतम 8.18 8.18 8.18 8.18 9.18 9.18 11.215
मिन 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh मिन 10 10 10 10 12 12 14
नाममात्र व्यास 60 70 80 90 100
d
d अधिकतम 60 70 80 90 100
मिन 59.81 69.81 79.81 89.78 99.78
dk अधिकतम 78 90 100 110 120
मिन 77.26 89.13 99.13 109.13 119.13
d1 अधिकतम 10.22 13.27 13.27 13.27 13.27
मिन 10 13 13 13 13
k नाममात्र आकार 12 13 13 13 13
अधिकतम 12.215 13.215 13.215 13.215 13.215
मिन 11.785 12.785 12.785 12.785 12.785
Lh मिन 14 16 16 16 16



विशेषताएं:

  • सिर पिन शाफ्ट DIN1444 में डिजाइन कर रहे हैंअनुपालनअंतरराष्ट्रीय मानकों के साथ, आकारों की एक विस्तृत श्रृंखला के साथ जो आवश्यकताओं को पूरा करने के लिए विभिन्न विकल्प प्रदान करते हैं।
  • वे विभिन्न प्रकार की सामग्री से बने हो सकते हैं, जिसमें स्टेनलेस स्टील ग्रेड 304, 316, 2205, 2507, 310S, 904L, साथ ही कार्बन स्टील शामिल हैं, ताकि विभिन्न कार्य वातावरणों को पूरा किया जा सकेऔरआवश्यकताएँ।
  • DIN1444 पिन मुख्य रूप से दो शाफ्ट याउपकरणएक बार जब पिन का उपयोग करके कनेक्शन किया जाता है, तो वर्कपीस को जगह में रखने के लिए पिन के अंत में स्थित छेद में एक स्प्लिट पिन डाला जाता है।

लाभः

  • कारण क्यों DIN1444 के लिए उपयुक्त हैविभिन्नऔद्योगिक वातावरण और अनुप्रयोग परिदृश्यों में इसकी विविधता और बहुमुखी सामग्री विकल्पों के कारण है।
  • पिन और कॉटर पिन का संयोजनसुनिश्चित करता हैकनेक्शन की स्थिरता और विश्वसनीयता.
  • हिंज पिन का उत्पादन और निर्माण सख्ती से डीआईएन मानकों का पालन करता है, सटीक आयाम सुनिश्चित करता है, उत्पाद की गुणवत्ता की गारंटी देता है औरविनिमेयता, रखरखाव और प्रतिस्थापन की कठिनाइयों को कम करना और अंततः लागत में बचत करना।

अनुप्रयोग परिदृश्यः

  • पंप, वाल्व और पाइपिंग सिस्टम: द्रव परिवहन प्रणालियों में, पंपों, वाल्वों और पाइपों को जोड़ने और तय करने के लिए डीआईएन1444 पिन का व्यापक रूप से उपयोग किया जाता है।
  • पेट्रोकेमिकल उद्योग: पेट्रोकेमिकल उद्योग में विशेष कार्य वातावरण के कारण संक्षारण प्रतिरोधी और उच्च शक्ति वाले कनेक्टरों की आवश्यकता होती है।DIN1444 पिन उनके विविध सामग्री विकल्पों और स्थिर कनेक्शन विधियों के कारण एक आदर्श विकल्प बन जाते हैं.
  • समुद्री इंजीनियरिंग उपकरण: समुद्री इंजीनियरिंग उपकरण में, DIN1444 पिन एक स्थिर और विश्वसनीय कनेक्शन प्रदान करते हैं, यह सुनिश्चित करते हुए कि उपकरण कठोर समुद्री वातावरण में ठीक से काम करता है।
  • पवन ऊर्जा उत्पादन: डीआईएन1444 पिन पवन ऊर्जा उत्पादन में उपकरणों को जोड़ने और तय करने में भी महत्वपूर्ण भूमिका निभाते हैं।
