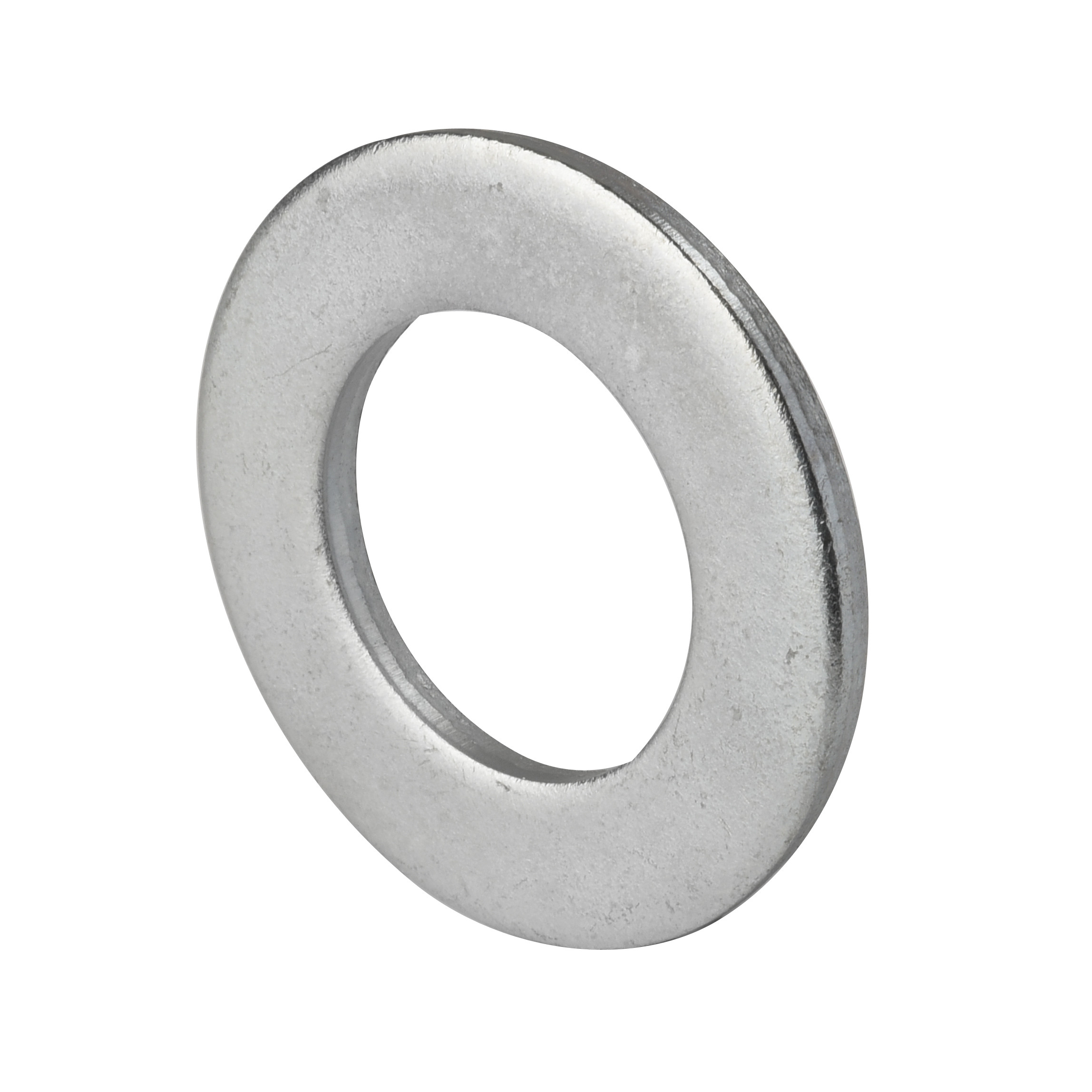

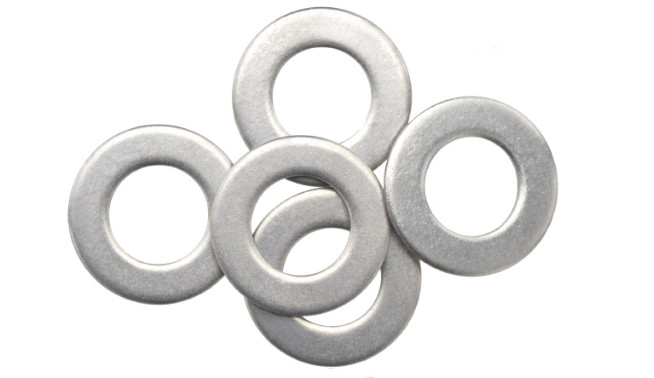

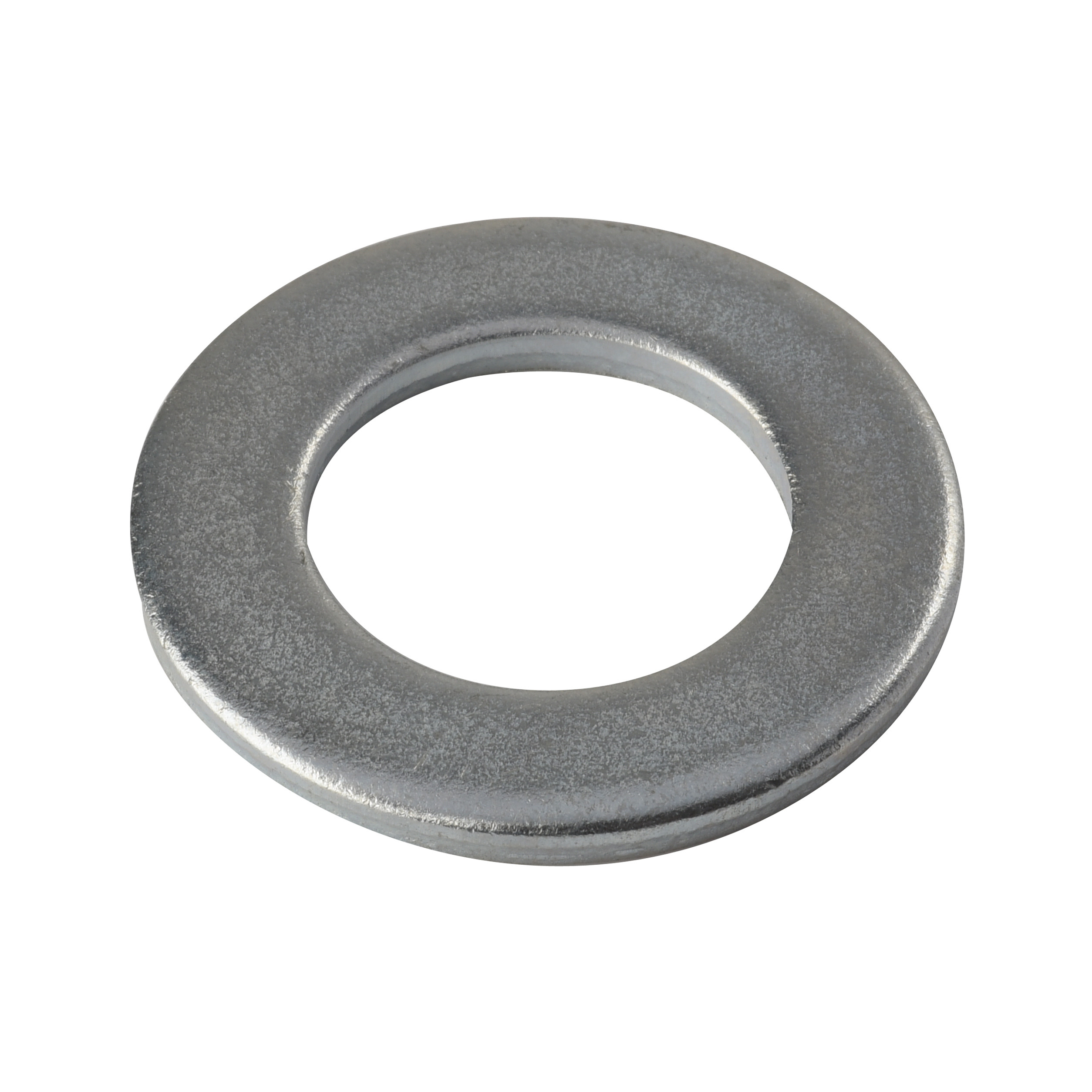

स्टेनलेस स्टील SUS304 / 316 सादा फ्लैट वाशर DIN125 चमकाने सतह उपचार
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | Φ5-Φ24 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | मंज़िल ढोनेवाला | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | स्टेनलेस स्टील SUS304 316 | प्रकार | वाशर |
| पैकेज | पीई बैग+लेबल+कार्टन | सतह उपचार | चमकाने |
| रंग | मैदान | आकार | Φ5-Φ24/आपकी आवश्यकताओं के अनुसार |
| प्रमुखता देना | स्टेनलेस स्टील वॉशर पॉलिशिंग,SUS304 फ्लैट वाशर,साधारण फ्लैट वाशर DIN125 |
||
उत्पाद विवरण
DIN125 स्टेनलेस स्टील SUS304/316 सादा फ्लैट वाशर उत्पाद ग्रेड ए, कठोरता 140HV 200HV
विशेषताएं:
- फ्लैट आकारः DIN 125 फ्लैट वॉशर एक धातु की अंगूठी है जिसका आकार फ्लैट है, जिससे इसे जोड़ने की आवश्यकता वाले भागों के बीच रखना आसान हो जाता है।
- दबाव वितरण: फ्लैट वाशर नट से जुड़े भागों पर दबाव को प्रभावी ढंग से वितरित करता है, अत्यधिक दबाव के कारण क्षति को रोकता है।
- विस्तारित संपर्क क्षेत्र: फ्लैट वॉशर नट और जुड़े भागों के बीच संपर्क क्षेत्र को बढ़ाता है, जिससे कनेक्शन की स्थिरता और विश्वसनीयता बढ़ जाती है।
- सामग्री और कठोरता: ये वाशर आमतौर पर स्प्रिंग स्टील से बने होते हैं, जैसे कि 65Mn, सतह ऑक्सीकरण उपचार और HRC 44-51 की गर्मी-उपचारित कठोरता के साथ,अच्छी लोच और पहनने के प्रतिरोध प्रदान करता है.
लाभः
- मजबूत सार्वभौमिकताः डीआईएन 125 फ्लैट वॉशर एक मानकीकृत उत्पाद है जिसका व्यापक रूप से विभिन्न यांत्रिक उपकरणों और परियोजनाओं में उपयोग किया जा सकता है, जो उच्च सार्वभौमिकता प्रदान करता है।
- आसान स्थापनाः अपने सपाट आकार और सरल संरचना के कारण, DIN 125 फ्लैट वॉशर को स्थापित करना और हटाना आसान है, रखरखाव लागत और समय को कम करता है।
- कनेक्शन की विश्वसनीयता में सुधारः दबाव वितरित करके और संपर्क क्षेत्र को बढ़ाकर, DIN 125 फ्लैट वॉशर कनेक्शन की स्थिरता और विश्वसनीयता में काफी सुधार करता है,विफलताओं और दुर्घटनाओं की संभावना को कम करना.
अनुप्रयोग:
- यांत्रिक उपकरण: डीआईएन 125 फ्लैट वाशर का व्यापक रूप से विभिन्न घटकों को जोड़ने और तय करने के लिए विभिन्न यांत्रिक उपकरणों, जैसे कि ऑटोमोबाइल, जहाज, एयरोस्पेस और निर्माण में उपयोग किया जाता है।
- फास्टनर कनेक्शनः इन वाशर का उपयोग अक्सर बोल्ट, शिकंजा और अन्य फास्टनरों के साथ अतिरिक्त समर्थन और सुरक्षा प्रदान करने के लिए किया जाता है, जिससे सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित होते हैं।
- पाइपिंग सिस्टम: पाइपिंग सिस्टम में, पाइप, वाल्व और अन्य घटकों को जोड़ने के लिए DIN 125 फ्लैट वाशर का उपयोग किया जा सकता है, जिससे रिसाव और क्षति को रोका जा सकता है।
| आकार | Φ1.7 | Φ1.8 | Φ2.2 | Φ2.5 | Φ2.7 | Φ2.8 | Φ3.2 | |
| एम | धागे के आकार के लिए | एम1.6 | एम1.7 | एम2 | एम2.3 | एम2.5 | एम2.6 | एम3 |
| d | न्यूनतम नाममात्र आकार | 1.7 | 1.8 | 2.2 | 2.5 | 2.7 | 2.8 | 3.2 |
| अधिकतम | 1.84 | 1.94 | 2.34 | 2.64 | 2.84 | 2.94 | 3.38 | |
| dc | अधिकतम नाममात्र आकार | 4 | 4.5 | 5 | 6 | 6 | 7 | 7 |
| मिन | 3.7 | 4.2 | 4.7 | 5.7 | 5.7 | 6.64 | 6.64 | |
| h | नाममात्र आकार | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| अधिकतम | 0.35 | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.55 | |
| मिन | 0.25 | 0.25 | 0.25 | 0.45 | 0.45 | 0.45 | 0.45 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.024 | 0.031 | 0.037 | 0.092 | 0.088 | 0.127 | 0.119 | |
| आकार | Φ3.7 | Φ4.3 | Φ5.3 | Φ6.4 | Φ7.4 | Φ8.4 | Φ105 | |
| एम | धागे के आकार के लिए | एम3.5 | एम4 | एम5 | एम6 | एम7 | एम8 | M10 |
| d | न्यूनतम नाममात्र आकार | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 |
| अधिकतम | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | |
| dc | अधिकतम नाममात्र आकार | 8 | 9 | 10 | 12 | 14 | 16 | 20 |
| मिन | 7.64 | 8.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 | |
| h | नाममात्र आकार | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 1.6 | 2 |
| अधिकतम | 0.55 | 0.9 | 1.1 | 1.8 | 1.8 | 1.8 | 2.2 | |
| मिन | 0.45 | 0.7 | 0.9 | 1.4 | 1.4 | 1.4 | 1.8 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.155 | 0.308 | 0.443 | 1.02 | 1.39 | 1.83 | 3.57 | |
| आकार | Φ13 | Φ15 | Φ17 | Φ19 | Φ21 | Φ23 | Φ25 | |
| एम | धागे के आकार के लिए | एम12 | एम14 | एम16 | एम18 | एम20 | एम22 | M24 |
| d | न्यूनतम नाममात्र आकार | 13 | 15 | 17 | 19 | 21 | 23 | 25 |
| अधिकतम | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | |
| dc | अधिकतम नाममात्र आकार | 24 | 28 | 30 | 34 | 37 | 39 | 44 |
| मिन | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | |
| h | नाममात्र आकार | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 |
| अधिकतम | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | |
| मिन | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 2.7 | 3.7 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 6.27 | 8.62 | 11.3 | 14.7 | 17.2 | 18.3 | 32.3 | |
| आकार | Φ27 | Φ28 | Φ29 | Φ31 | Φ33 | Φ34 | Φ36 | |
| एम | धागे के आकार के लिए | एम26 | M27 | एम२८ | M30 | M32 | M33 | M35 |
| d | न्यूनतम नाममात्र आकार | 27 | 28 | 29 | 31 | 33 | 34 | 36 |
| अधिकतम | 27.33 | 28.33 | 29.33 | 31.39 | 33.62 | 34.62 | 36.62 | |
| dc | अधिकतम नाममात्र आकार | 50 | 50 | 50 | 56 | 60 | 60 | 66 |
| मिन | 49.38 | 49.38 | 49.38 | 55.26 | 58.8 | 58.8 | 64.8 | |
| h | नाममात्र आकार | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| अधिकतम | 4.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 5.6 | |
| मिन | 3.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 4.4 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 43.7 | 42.3 | 40.9 | 53.6 | 77.4 | 75.3 | 94.3 | |
| आकार | Φ37 | Φ39 | Φ40 | Φ41 | Φ43 | Φ46 | Φ50 | |
| एम | धागे के आकार के लिए | एम36 | एम38 | M39 | एम40 | M42 | एम४५ | M48 |
| d | न्यूनतम नाममात्र आकार | 37 | 39 | 40 | 41 | 43 | 46 | 50 |
| अधिकतम | 37.62 | 39.62 | 40.62 | 41.62 | 43.62 | 46.62 | 50.62 | |
| dc | अधिकतम नाममात्र आकार | 66 | 72 | 72 | 72 | 78 | 85 | 92 |
| मिन | 64.8 | 70.8 | 70.8 | 70.8 | 76.8 | 83.6 | 90.6 | |
| h | नाममात्र आकार | 5 | 6 | 6 | 6 | 7 | 7 | 8 |
| अधिकतम | 5.6 | 6.6 | 6.6 | 6.6 | 8 | 8 | 9 | |
| मिन | 4.4 | 5.4 | 5.4 | 5.4 | 6 | 6 | 7 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 92.1 | 136 | 133 | 130 | 183 | 220 | 294 | |
| आकार | Φ52 | Φ54 | Φ57 | Φ58 | Φ60 | Φ62 | Φ66 | |
| एम | धागे के आकार के लिए | M50 | M52 | M55 | M56 | M58 | M60 | एम६४ |
| d | न्यूनतम नाममात्र आकार | 52 | 54 | 57 | 58 | 60 | 62 | 66 |
| अधिकतम | 52.74 | 54.74 | 57.74 | 58.74 | 60.74 | 62.74 | 66.74 | |
| dc | अधिकतम नाममात्र आकार | 92 | 98 | 105 | 105 | 110 | 110 | 115 |
| मिन | 90.6 | 96.6 | 103.6 | 103.6 | 108.6 | 108.6 | 113.6 | |
| h | नाममात्र आकार | 8 | 8 | 9 | 9 | 9 | 9 | 9 |
| अधिकतम | 9 | 9 | 10 | 10 | 10 | 10 | 10 | |
| मिन | 7 | 7 | 8 | 8 | 8 | 8 | 8 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 284 | 330 | 431 | 425 | 472 | 458 | 492 | |
| आकार | Φ70 | Φ74 | Φ78 | Φ82 | Φ87 | Φ93 | Φ98 | |
| एम | धागे के आकार के लिए | M68 | M72 | M76 | M80 | M85 | M90 | M95 |
| d | न्यूनतम नाममात्र आकार | 70 | 74 | 78 | 82 | 87 | 93 | 98 |
| अधिकतम | 70.74 | 74.74 | 78.74 | 82.87 | 87.87 | 93.87 | 98.87 | |
| dc | अधिकतम नाममात्र आकार | 120 | 125 | 135 | 140 | 145 | 160 | 165 |
| मिन | 118.6 | 123.4 | 133.4 | 138.4 | 143.4 | 158.4 | 163.4 | |
| h | नाममात्र आकार | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
| अधिकतम | 11 | 11 | 11 | 13.2 | 13.2 | 13.2 | 13.2 | |
| मिन | 9 | 9 | 9 | 10.8 | 10.8 | 10.8 | 10.8 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 586 | 626 | 749 | 953 | 996 | 1250 | 1300 | |
| आकार | Φ104 | Φ109 | Φ114 | Φ119 | Φ124 | Φ129 | Φ134 | |
| एम | धागे के आकार के लिए | M100 | M105 | M110 | एम११५ | M120 | M125 | M130 |
| d | न्यूनतम नाममात्र आकार | 104 | 109 | 114 | 119 | 124 | 129 | 134 |
| अधिकतम | 104.87 | 109.87 | 114.87 | 119.87 | 125 | 130 | 135 | |
| dc | अधिकतम नाममात्र आकार | 175 | 180 | 185 | 200 | 210 | 220 | 220 |
| मिन | 173.4 | 178.4 | 183.15 | 198.15* | 208.15 | 218.15 | 218.15 | |
| h | नाममात्र आकार | 14 | 14 | 14 | 14 | 16 | 16 | 16 |
| अधिकतम | 15.2 | 15.2 | 15.2 | 15.2 | 17.2 | 17.2 | 17.2 | |
| मिन | 12.8 | 12.8 | 12.8 | 12.8 | 14.8 | 14.8 | 14.8 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 1710 | 1770 | 1830 | 2230 | 2830 | 3130 | 3000 | |
| आकार | Φ139 | Φ144 | Φ149 | Φ155 | Φ165 | |||
| एम | धागे के आकार के लिए | M135 | M140 | M145 | M150 | M160 | ||
| d | न्यूनतम नाममात्र आकार | 139 | 144 | 149 | 155 | 165 | ||
| अधिकतम | 140 | 145 | 150 | 156 | 166 | |||
| dc | अधिकतम नाममात्र आकार | 230 | 240 | 250 | 250 | 250 | ||
| मिन | 228.15 | 238.15 | 248.15 | 248.15 | 248.15 | |||
| h | नाममात्र आकार | 16 | 18 | 18 | 18 | 18 | ||
| अधिकतम | 17.2 | 19.2 | 19.2 | 19.2 | 19.2 | |||
| मिन | 14.8 | 16.8 | 16.8 | 16.8 | 16.8 | |||
| प्रति 1000 इकाइयां ≈ किलोग्राम | 3310 | 4090 | 4470 | 4270 | 3910 | |||
