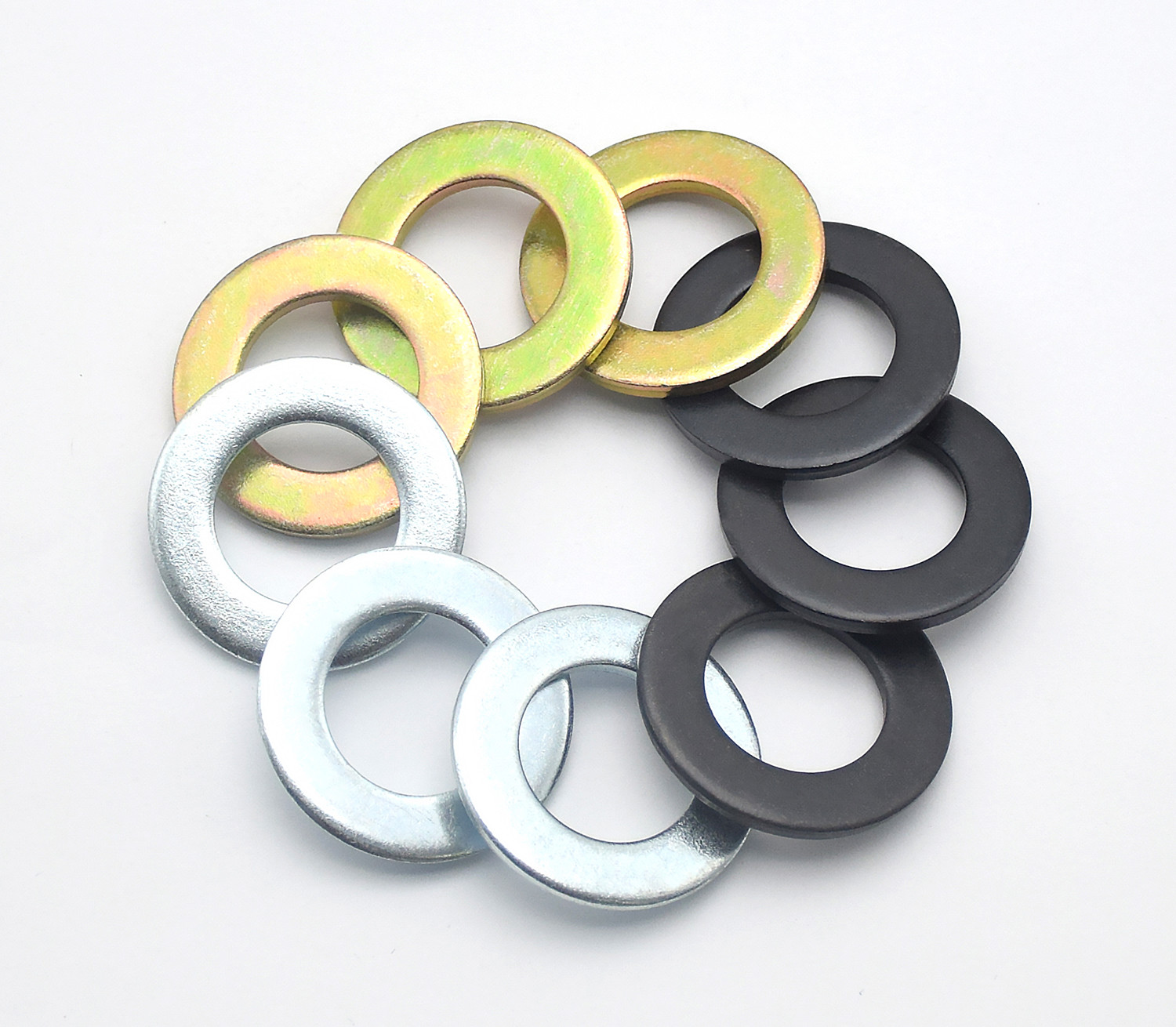

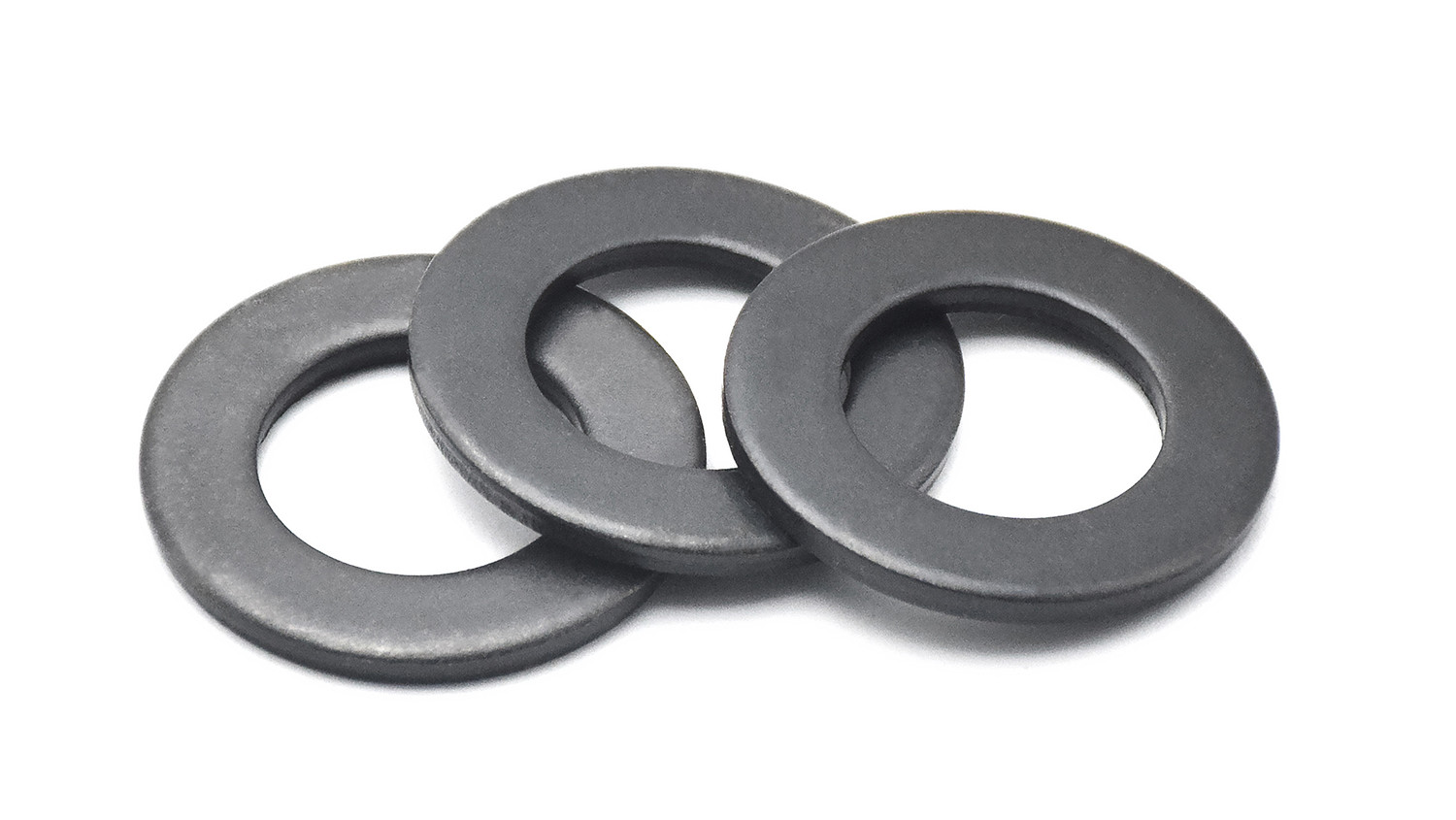

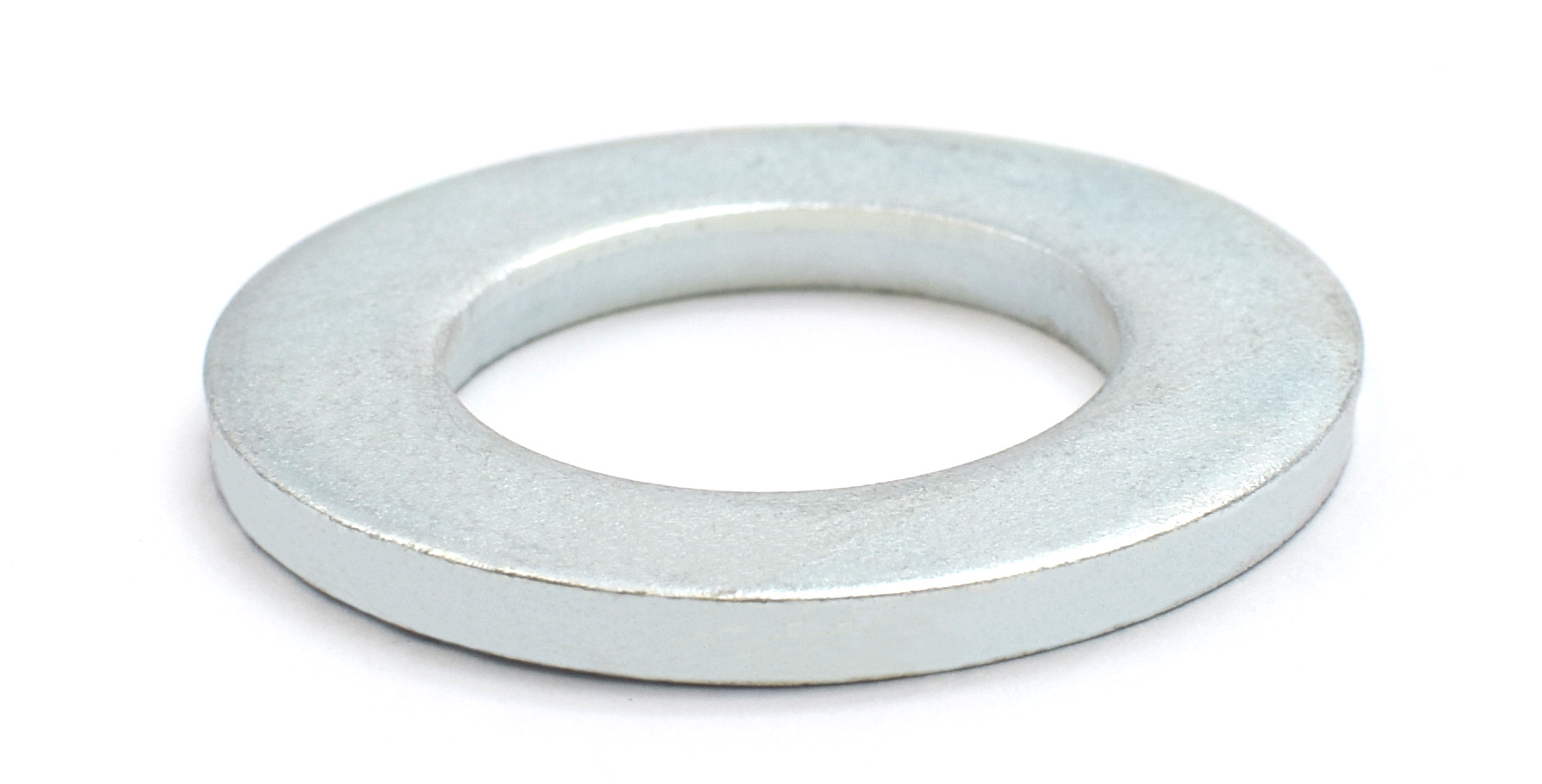

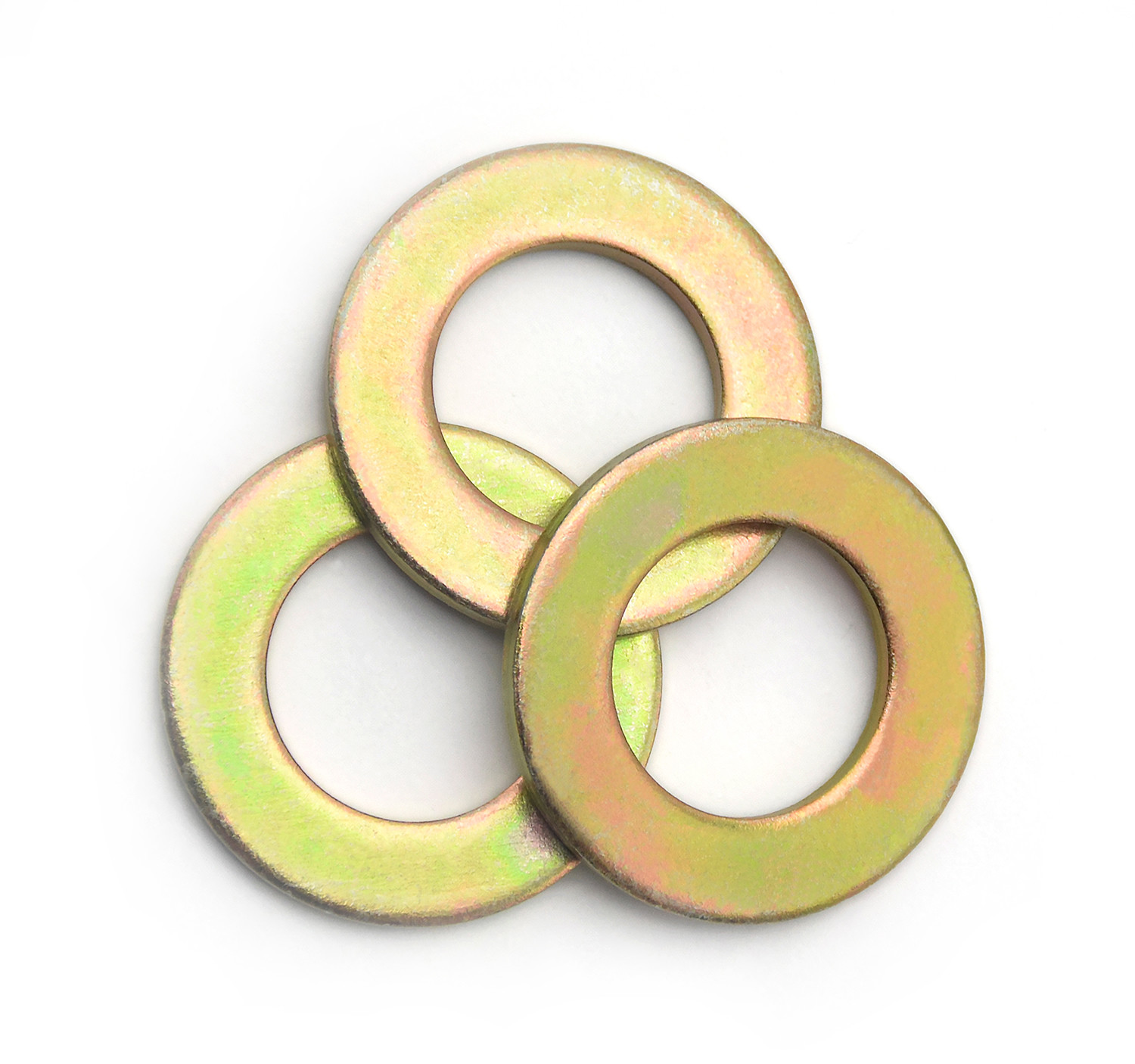

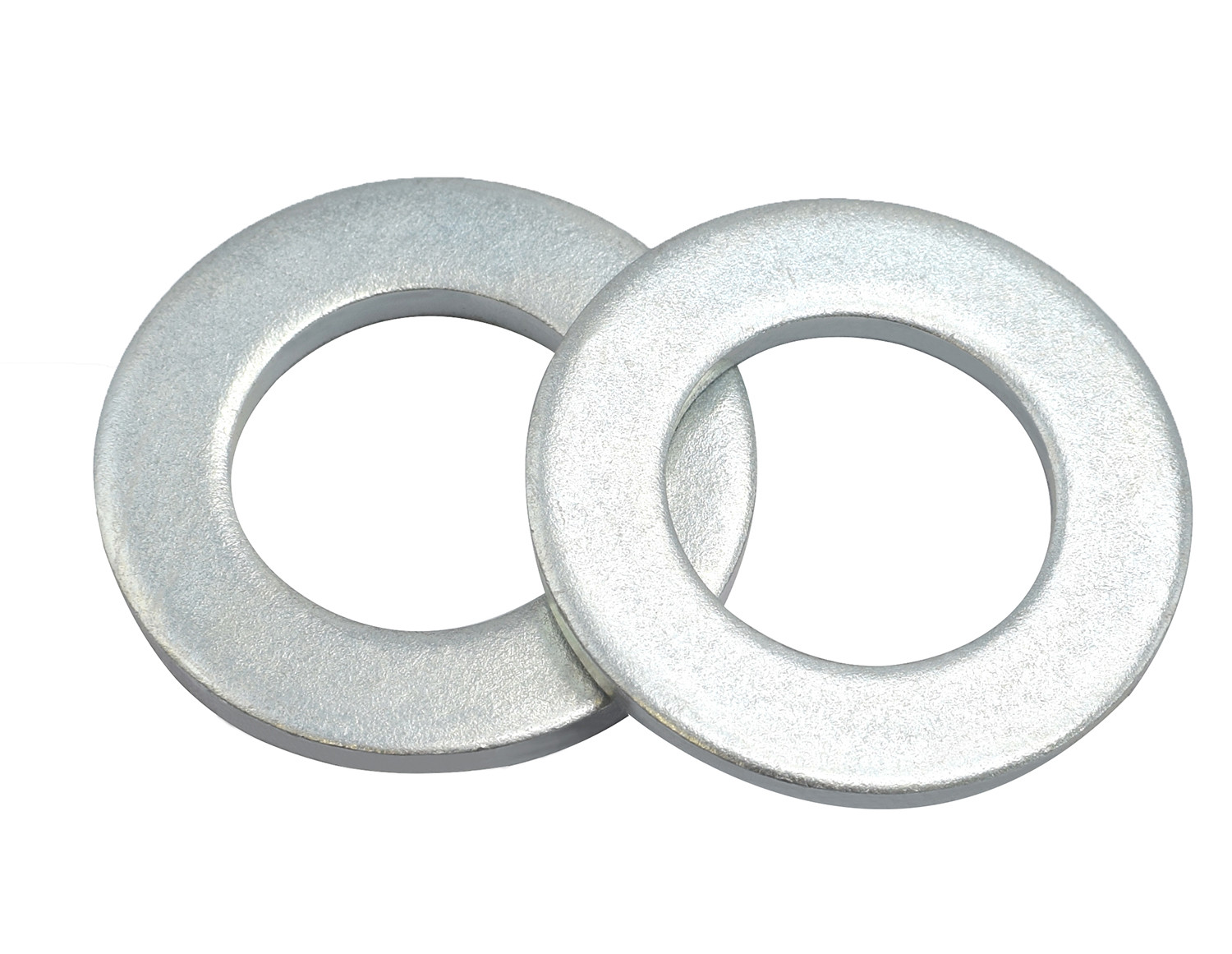

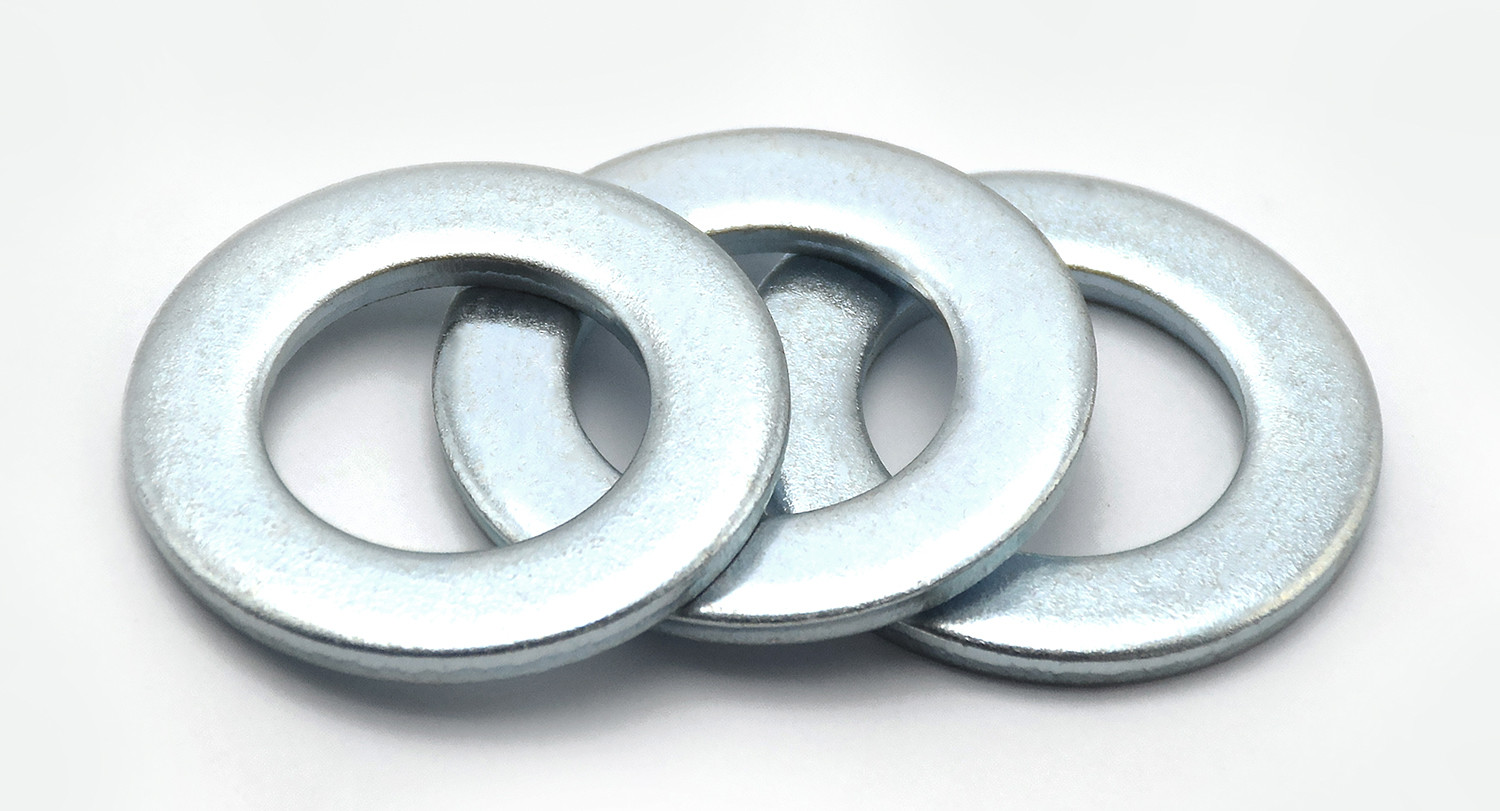

कार्बन स्टील सादा / Dacromet / जस्ती फ्लैट वॉशर DIN 125 ग्रेड ए

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या Φ4-Φ42
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Name Flat washer मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
प्रकार वाशर समाप्त करना काला, सादा, काला ऑक्साइड, डाक्रोमेट
सतह उपचार सादा, काला, जस्ता चढ़ाया हुआ, डैक्रोमेट आकार Φ4-Φ42/आपकी आवश्यकताओं के अनुसार
सामग्री कार्बन स्टील Q195 Q235
प्रमुखता देना

जस्ती फ्लैट वाशर

,

कार्बन स्टील सादा फ्लैट वाशर

,

सादा DIN 125 वाशर
एक संदेश छोड़ें
उत्पाद विवरण

DIN125 कार्बन स्टील Q195/Q235 ब्लैक/प्लेन/डाक्रोमेट/गल्वानाइज्ड फ्लैट वाशर उत्पाद ग्रेड ए, कठोरता 140HV 200HV Φ4-Φ42



कार्बन स्टील सादा / Dacromet / जस्ती फ्लैट वॉशर DIN 125 ग्रेड ए 0


आकार Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
एम धागे के आकार के लिए एम1.6 एम1.7 एम2 एम2.3 एम2.5 एम2.6 एम3
d न्यूनतम नाममात्र आकार 1.7 1.8 2.2 2.5 2.7 2.8 3.2
अधिकतम 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc अधिकतम नाममात्र आकार 4 4.5 5 6 6 7 7
मिन 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h नाममात्र आकार 0.3 0.3 0.3 0.5 0.5 0.5 0.5
अधिकतम 0.35 0.35 0.35 0.55 0.55 0.55 0.55
मिन 0.25 0.25 0.25 0.45 0.45 0.45 0.45
प्रति 1000 इकाइयां ≈ किलोग्राम 0.024 0.031 0.037 0.092 0.088 0.127 0.119
आकार Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ105
एम धागे के आकार के लिए एम3.5 एम4 एम5 एम6 एम7 एम8 M10
d न्यूनतम नाममात्र आकार 3.7 4.3 5.3 6.4 7.4 8.4 10.5
अधिकतम 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc अधिकतम नाममात्र आकार 8 9 10 12 14 16 20
मिन 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h नाममात्र आकार 0.5 0.8 1 1.6 1.6 1.6 2
अधिकतम 0.55 0.9 1.1 1.8 1.8 1.8 2.2
मिन 0.45 0.7 0.9 1.4 1.4 1.4 1.8
प्रति 1000 इकाइयां ≈ किलोग्राम 0.155 0.308 0.443 1.02 1.39 1.83 3.57
आकार Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
एम धागे के आकार के लिए एम12 एम14 एम16 एम18 एम20 एम22 M24
d न्यूनतम नाममात्र आकार 13 15 17 19 21 23 25
अधिकतम 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc अधिकतम नाममात्र आकार 24 28 30 34 37 39 44
मिन 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h नाममात्र आकार 2.5 2.5 3 3 3 3 4
अधिकतम 2.7 2.7 3.3 3.3 3.3 3.3 4.3
मिन 2.3 2.3 2.7 2.7 2.7 2.7 3.7
प्रति 1000 इकाइयां ≈ किलोग्राम 6.27 8.62 11.3 14.7 17.2 18.3 32.3
आकार Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
एम धागे के आकार के लिए एम26 M27 एम२८ M30 M32 M33 M35
d न्यूनतम नाममात्र आकार 27 28 29 31 33 34 36
अधिकतम 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc अधिकतम नाममात्र आकार 50 50 50 56 60 60 66
मिन 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h नाममात्र आकार 4 4 4 4 5 5 5
अधिकतम 4.3 4.3 4.3 4.3 5.6 5.6 5.6
मिन 3.7 3.7 3.7 3.7 4.4 4.4 4.4
प्रति 1000 इकाइयां ≈ किलोग्राम 43.7 42.3 40.9 53.6 77.4 75.3 94.3
आकार Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
एम धागे के आकार के लिए एम36 एम38 M39 एम40 M42 एम४५ M48
d न्यूनतम नाममात्र आकार 37 39 40 41 43 46 50
अधिकतम 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc अधिकतम नाममात्र आकार 66 72 72 72 78 85 92
मिन 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h नाममात्र आकार 5 6 6 6 7 7 8
अधिकतम 5.6 6.6 6.6 6.6 8 8 9
मिन 4.4 5.4 5.4 5.4 6 6 7
प्रति 1000 इकाइयां ≈ किलोग्राम 92.1 136 133 130 183 220 294
आकार Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
एम धागे के आकार के लिए M50 M52 M55 M56 M58 M60 एम६४
d न्यूनतम नाममात्र आकार 52 54 57 58 60 62 66
अधिकतम 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc अधिकतम नाममात्र आकार 92 98 105 105 110 110 115
मिन 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h नाममात्र आकार 8 8 9 9 9 9 9
अधिकतम 9 9 10 10 10 10 10
मिन 7 7 8 8 8 8 8
प्रति 1000 इकाइयां ≈ किलोग्राम 284 330 431 425 472 458 492
आकार Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
एम धागे के आकार के लिए M68 M72 M76 M80 M85 M90 M95
d न्यूनतम नाममात्र आकार 70 74 78 82 87 93 98
अधिकतम 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc अधिकतम नाममात्र आकार 120 125 135 140 145 160 165
मिन 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h नाममात्र आकार 10 10 10 12 12 12 12
अधिकतम 11 11 11 13.2 13.2 13.2 13.2
मिन 9 9 9 10.8 10.8 10.8 10.8
प्रति 1000 इकाइयां ≈ किलोग्राम 586 626 749 953 996 1250 1300
आकार Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
एम धागे के आकार के लिए M100 M105 M110 एम११५ M120 M125 M130
d न्यूनतम नाममात्र आकार 104 109 114 119 124 129 134
अधिकतम 104.87 109.87 114.87 119.87 125 130 135
dc अधिकतम नाममात्र आकार 175 180 185 200 210 220 220
मिन 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h नाममात्र आकार 14 14 14 14 16 16 16
अधिकतम 15.2 15.2 15.2 15.2 17.2 17.2 17.2
मिन 12.8 12.8 12.8 12.8 14.8 14.8 14.8
प्रति 1000 इकाइयां ≈ किलोग्राम 1710 1770 1830 2230 2830 3130 3000
आकार Φ139 Φ144 Φ149 Φ155 Φ165
एम धागे के आकार के लिए M135 M140 M145 M150 M160
d न्यूनतम नाममात्र आकार 139 144 149 155 165
अधिकतम 140 145 150 156 166
dc अधिकतम नाममात्र आकार 230 240 250 250 250
मिन 228.15 238.15 248.15 248.15 248.15
h नाममात्र आकार 16 18 18 18 18
अधिकतम 17.2 19.2 19.2 19.2 19.2
मिन 14.8 16.8 16.8 16.8 16.8
प्रति 1000 इकाइयां ≈ किलोग्राम 3310 4090 4470 4270 3910





विशेषताएं:

  1. फ्लैट वॉशर DIN125 मानक के आधार पर निर्मित किया जाता है। यह एक फ्लैट धातु की अंगूठी है जिसके आयाम DIN125 मानक के अनुरूप हैं,जो इसे जोड़ने की जरूरत है कि भागों के बीच जगह आसान बनाता है और अनुप्रयोगों की एक विस्तृत श्रृंखला है.
  2. फ्लैट वॉशर का प्रयोग नट्स द्वारा उत्पन्न दबाव को कनेक्टिंग पार्ट्स पर प्रभावी ढंग से वितरित कर सकता है और अत्यधिक दबाव के कारण यांत्रिक प्रणालियों को क्षतिग्रस्त होने से रोक सकता है।
  3. फ्लैट वॉशर का प्रयोग नट और जुड़े भागों के बीच संपर्क क्षेत्र को बढ़ा सकता है, यांत्रिक प्रणाली की स्थिरता, सुरक्षा और विश्वसनीयता में सुधार कर सकता है, और इसकी सेवा जीवन को बढ़ा सकता है।
  4. इन वाशरों में अच्छी लोच और पहनने के प्रतिरोध होते हैं। वे आमतौर पर स्प्रिंग स्टील से बने होते हैं, जैसे कि 65Mn, और फिर 44-51HRC की कठोरता प्राप्त करने के लिए ऑक्सीकरण उपचार और गर्मी उपचार से गुजरते हैं।

लाभः

  1. मजबूत सार्वभौमिकताः डीआईएन 125 फ्लैट वॉशर एक मानकीकृत उत्पाद है जिसका व्यापक रूप से विभिन्न यांत्रिक उपकरणों और परियोजनाओं में उपयोग किया जा सकता है, जो उच्च सार्वभौमिकता प्रदान करता है।
  2. आसान स्थापनाः अपने सपाट आकार और सरल संरचना के कारण, DIN 125 फ्लैट वॉशर को स्थापित करना और हटाना आसान है, रखरखाव लागत और समय को कम करता है।
  3. कनेक्शन की विश्वसनीयता में सुधारः दबाव वितरित करके और संपर्क क्षेत्र को बढ़ाकर, DIN 125 फ्लैट वॉशर कनेक्शन की स्थिरता और विश्वसनीयता में काफी सुधार करता है,विफलताओं और दुर्घटनाओं की संभावना को कम करना.

अनुप्रयोग:

  1. यांत्रिक उपकरण: डीआईएन 125 फ्लैट वाशर का व्यापक रूप से विभिन्न घटकों को जोड़ने और तय करने के लिए विभिन्न यांत्रिक उपकरणों, जैसे कि ऑटोमोबाइल, जहाज, एयरोस्पेस और निर्माण में उपयोग किया जाता है।
  2. फास्टनर कनेक्शनः इन वाशर का उपयोग अक्सर बोल्ट, शिकंजा और अन्य फास्टनरों के साथ अतिरिक्त समर्थन और सुरक्षा प्रदान करने के लिए किया जाता है, जिससे सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित होते हैं।
  3. पाइपिंग सिस्टम: पाइपिंग सिस्टम में, पाइप, वाल्व और अन्य घटकों को जोड़ने के लिए DIN 125 फ्लैट वाशर का उपयोग किया जा सकता है, जिससे रिसाव और क्षति को रोका जा सकता है।
