DIN127 सिंगल कॉइल स्प्रिंग लॉक वाशर सामान्य प्रकार SUS304 2507 316
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | φ3-φ30 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | सिंगल कॉइल स्प्रिंग लॉक वॉशर सामान्य प्रकार | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|

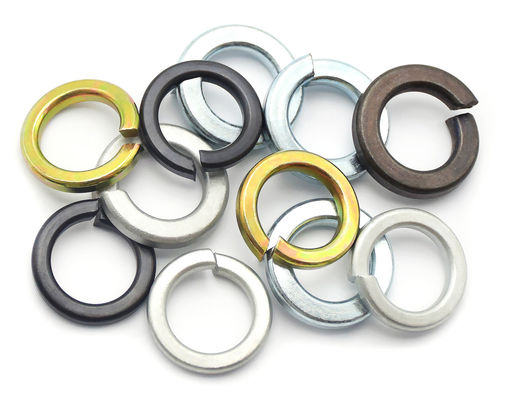

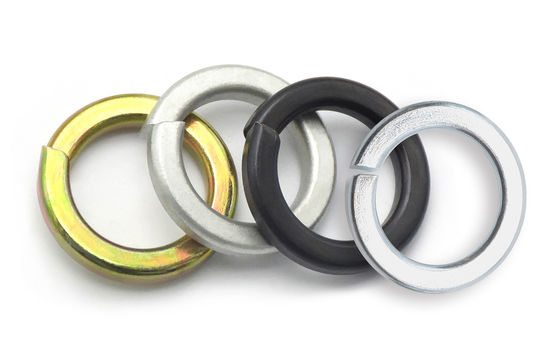

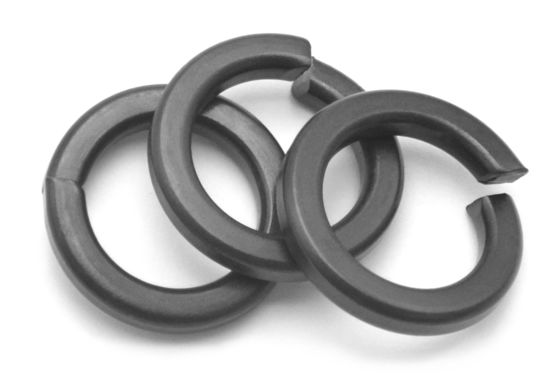

| प्रकार | स्प्रिंग वॉशर्स | समाप्त करना | काला, जिंक, सादा, काला ऑक्साइड, डाक्रोमेट |
| सतह उपचार | Zn-प्लेट, डाक्रोमेट, काला | मॉडल संख्या | φ3-φ30 |
| सामग्री | SUS304 316 2507 | ||
| प्रमुखता देना | सिंगल कॉइल स्प्रिंग लॉक वाशर,DIN127 स्प्रिंग लॉक वाशर,SUS304 सिंगल कॉइल स्प्रिंग वॉशर |
||
उत्पाद विवरण

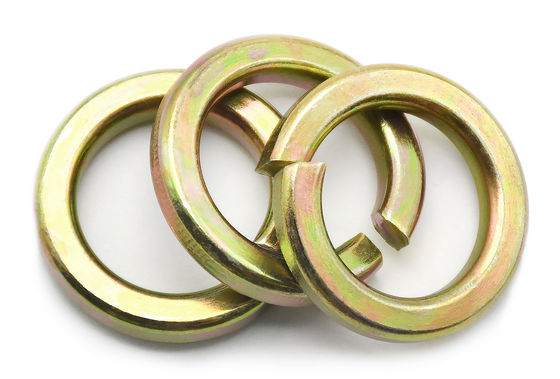

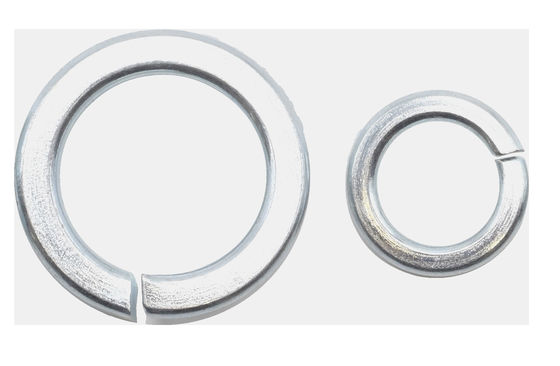

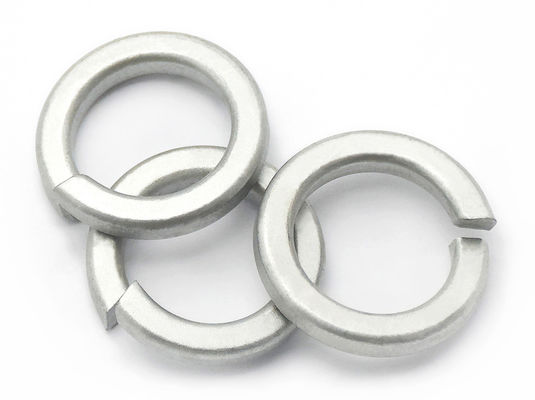

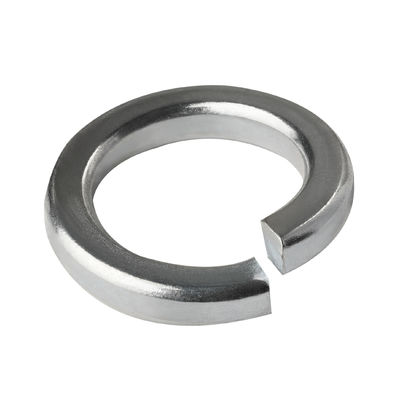

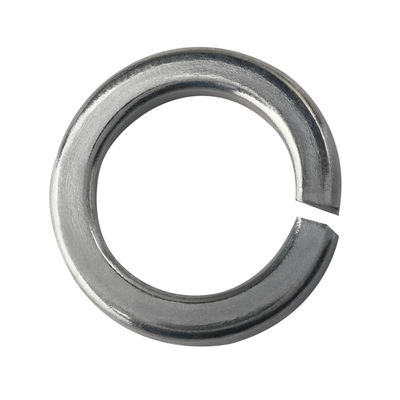

DIN127 सिंगल कॉइल स्प्रिंग लॉक वाशर सामान्य प्रकार SUS304 2507 316 Φ3-Φ30
| नाममात्र व्यास | Φ2 | Φ2.2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | |
| d | मिन | 2.1 | 2.3 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 |
| अधिकतम | 2.4 | 2.6 | 2.9 | 3.4 | 3.9 | 4.4 | 5.4 | |
| n | नाममात्र आकार | 0.9 | 1 | 1 | 1.3 | 1.3 | 1.5 | 1.8 |
| अधिकतम | 1 | 1.1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | |
| मिन | 0.8 | 0.9 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | |
| h | नाममात्र आकार | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.9 | 1.2 |
| अधिकतम | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 | 1 | 1.3 | |
| मिन | 0.4 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 1.1 | |
| H | मिन | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 1.8 | 2.4 |
| अधिकतम | 1.2 | 1.4 | 1.4 | 1.9 | 1.9 | 2.1 | 2.8 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.033 | 0.05 | 0.053 | 0.11 | 0.12 | 0.18 | 0.36 | |
| नाममात्र व्यास | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
| d | मिन | 6.1 | 7.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 |
| अधिकतम | 6.5 | 7.5 | 8.5 | 10.7 | 12.7 | 14.7 | 17 | |
| n | नाममात्र आकार | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| अधिकतम | 2.65 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | |
| मिन | 2.35 | 2.35 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | |
| h | नाममात्र आकार | 1.6 | 1.6 | 2 | 2.2 | 2.5 | 3 | 3.5 |
| अधिकतम | 1.7 | 1.7 | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | |
| मिन | 1.5 | 1.5 | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | |
| H | मिन | 3.2 | 3.2 | 4 | 4.4 | 5 | 6 | 7 |
| अधिकतम | 3.8 | 3.8 | 4.7 | 5.2 | 5.9 | 7.1 | 8.3 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.83 | 0.93 | 1.6 | 2.53 | 3.82 | 6.01 | 8.91 | |
| नाममात्र व्यास | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
| d | मिन | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 36.5 |
| अधिकतम | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 37.7 | |
| n | नाममात्र आकार | 5 | 6 | 6 | 7 | 7 | 8 | 10 |
| अधिकतम | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | |
| मिन | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | |
| h | नाममात्र आकार | 3.5 | 4 | 4 | 5 | 5 | 6 | 6 |
| अधिकतम | 3.7 | 4.2 | 4.2 | 5.2 | 5.2 | 6.2 | 6.2 | |
| मिन | 3.3 | 3.8 | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | |
| H | मिन | 7 | 8 | 8 | 10 | 10 | 12 | 12 |
| अधिकतम | 8.3 | 9.4 | 9.4 | 11.8 | 11.8 | 14.2 | 14.2 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 9.73 | 15.2 | 16.5 | 26.2 | 28.7 | 44.3 | 67.3 | |
| नाममात्र व्यास | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | |
| d | मिन | 39.5 | 42.5 | 45.5 | 49 | 53 | 57 | 61 |
| अधिकतम | 40.7 | 43.7 | 46.7 | 50.5 | 54.5 | 58.5 | 62.5 | |
| n | नाममात्र आकार | 10 | 12 | 12 | 12 | 14 | 14 | 14 |
| अधिकतम | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 | 14.25 | 14.25 | |
| मिन | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 | 13.75 | 13.75 | |
| h | नाममात्र आकार | 6 | 7 | 7 | 7 | 8 | 8 | 8 |
| अधिकतम | 6.2 | 7.25 | 7.25 | 7.25 | 8.25 | 8.25 | 8.25 | |
| मिन | 5.8 | 6.75 | 6.75 | 6.75 | 7.75 | 7.75 | 7.75 | |
| H | मिन | 12 | 14 | 14 | 14 | 16 | 16 | 16 |
| अधिकतम | 14.2 | 16.5 | 16.5 | 16.5 | 18.9 | 18.9 | 18.9 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 71.7 | 111 | 117 | 123 | 182 | 193 | 203 | |
| नाममात्र व्यास | Φ64 | Φ68 | Φ72 | Φ80 | Φ90 | Φ100 | ||
| d | मिन | 65 | 69 | 73 | 81 | 91 | 101 | |
| अधिकतम | 66.5 | 70.5 | 74.5 | 82.5 | 92.5 | 102.5 | ||
| n | नाममात्र आकार | 14 | 14 | 14 | 14 | 14 | 14 | |
| अधिकतम | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | ||
| मिन | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | ||
| h | नाममात्र आकार | 8 | 8 | 8 | 8 | 8 | 8 | |
| अधिकतम | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | ||
| मिन | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | ||
| H | मिन | 16 | 16 | 16 | 16 | 16 | 16 | |
| अधिकतम | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | ||
| प्रति 1000 इकाइयां ≈ किलोग्राम | 218 | 228 | 240 | 262 | 290 | 318 | ||
विशेषताएं:
- निर्मित स्प्रिंग तंत्र के कारण, ये वाशर स्थापना के बाद लगातार प्रीलोडेड बल प्रदान कर सकते हैं, प्रभावी रूप से शाफ्ट या बोल्ट को स्थान पर लॉक कर सकते हैं।
- चौकोर छोरों का डिज़ाइन प्रभावी रूप से वॉशर और संपर्क सतह के बीच घर्षण को बढ़ाता है, जिससे ताला लगाने का प्रभाव और बढ़ता है।
- विभिन्न कार्य वातावरणों और भार आवश्यकताओं को समायोजित करने के लिए, डीआईएन 127 स्प्रिंग वाशर विभिन्न सामग्रियों से निर्मित होते हैं, जिनमें स्टेनलेस स्टील, कार्बन स्टील और अन्य शामिल हैं।
- इस स्प्रिंग वॉशर का निर्माण और डिजाइन डीआईएन 127 मानक का पालन करता है, यह सुनिश्चित करता है कि इसके आयाम, आकार और प्रदर्शन सभी अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों को पूरा करते हैं।
लाभः
- स्प्रिंग-लोड डिजाइन और DIN 127 स्प्रिंग-एंड संरचना प्रभावी रूप से विभिन्न कार्य स्थितियों में स्थिर ताला प्रदर्शन सुनिश्चित करती है,कंपन या प्रभाव वाले वातावरण में भी, जो उन्हें अत्यधिक विश्वसनीय बनाता है।
- विशेष औजारों या जटिल स्थापना प्रक्रियाओं की आवश्यकता के बिना, इन वाशरों को सरल संपीड़न या विस्तार के माध्यम से आसानी से स्थापित किया जा सकता है।
- लचीलापन से लैस, ये वाशर शाफ्ट या बोल्ट के विभिन्न व्यासों के अनुकूल हो सकते हैं, जो व्यापक अनुप्रयोग प्रदान करते हैं।
- उचित उपयोग और रखरखाव के साथ, डीआईएन 127 स्प्रिंग लॉक वाशर को कई बार पुनः उपयोग किया जा सकता है, प्रभावी रूप से लागत को कम करता है।
अनुप्रयोग:
- शाफ्ट लॉक: यांत्रिक उपकरणों में, शाफ्ट महत्वपूर्ण घूर्णन घटक हैं। DIN 127 स्प्रिंग लॉक वाशर का उपयोग करके शाफ्ट को प्रभावी ढंग से लॉक किया जा सकता है, अक्षीय आंदोलन या घूर्णन को रोकता है,यांत्रिक उपकरणों के स्थिर संचालन को सुनिश्चित करना.
- बोल्ट निर्धारण: ऐसे अनुप्रयोगों में जहां बोल्ट को स्थिर करने की आवश्यकता होती है, जैसे कि पुलों, इमारतों और यांत्रिक उपकरणों में, ये वॉशर बोल्ट की मजबूती सुनिश्चित करते हैं, ढीला होने और गिरने से रोकते हैं।
- कंपन और प्रभाव वातावरण: वाइब्रेटिंग और इम्पैक्ट वातावरण में काम करने वाले उपकरणों में, जैसे कि वाइब्रेटिंग स्क्रीन और क्रशर, डीआईएन 127 स्प्रिंग लॉक वाशर महत्वपूर्ण घटकों की स्थिरता और विश्वसनीयता सुनिश्चित करते हैं।
- उच्च परिशुद्धता उपकरण: उच्च परिशुद्धता की स्थिति और स्थिरता की आवश्यकता वाले उपकरणों में, जैसे सटीक मशीन टूल्स और माप उपकरण, ये वॉशर उपकरण की सटीकता और विश्वसनीयता सुनिश्चित करते हैं।
