DIN 6799 SUS304 65Mn E रिंग्स / लॉक वाशर के लिए शाफ्ट A2-70
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | φ5-φ10 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | "ई"रिंग्स/लॉक वाशर | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| प्रकार | वाशर | समाप्त करना | काला, जस्ता, सादा, काला ऑक्साइड |
| सतह उपचार | Zn-प्लेटेड,काला | सामग्री | SUS304 65Mn |
| मॉडल संख्या | φ5-φ10/आपकी आय के अनुसार | ||
| प्रमुखता देना | SUS304 ई रिंग,DIN 6799 लॉक वाशर,ई प्रकार की रिटेनिंग रिंग |
||
उत्पाद विवरण

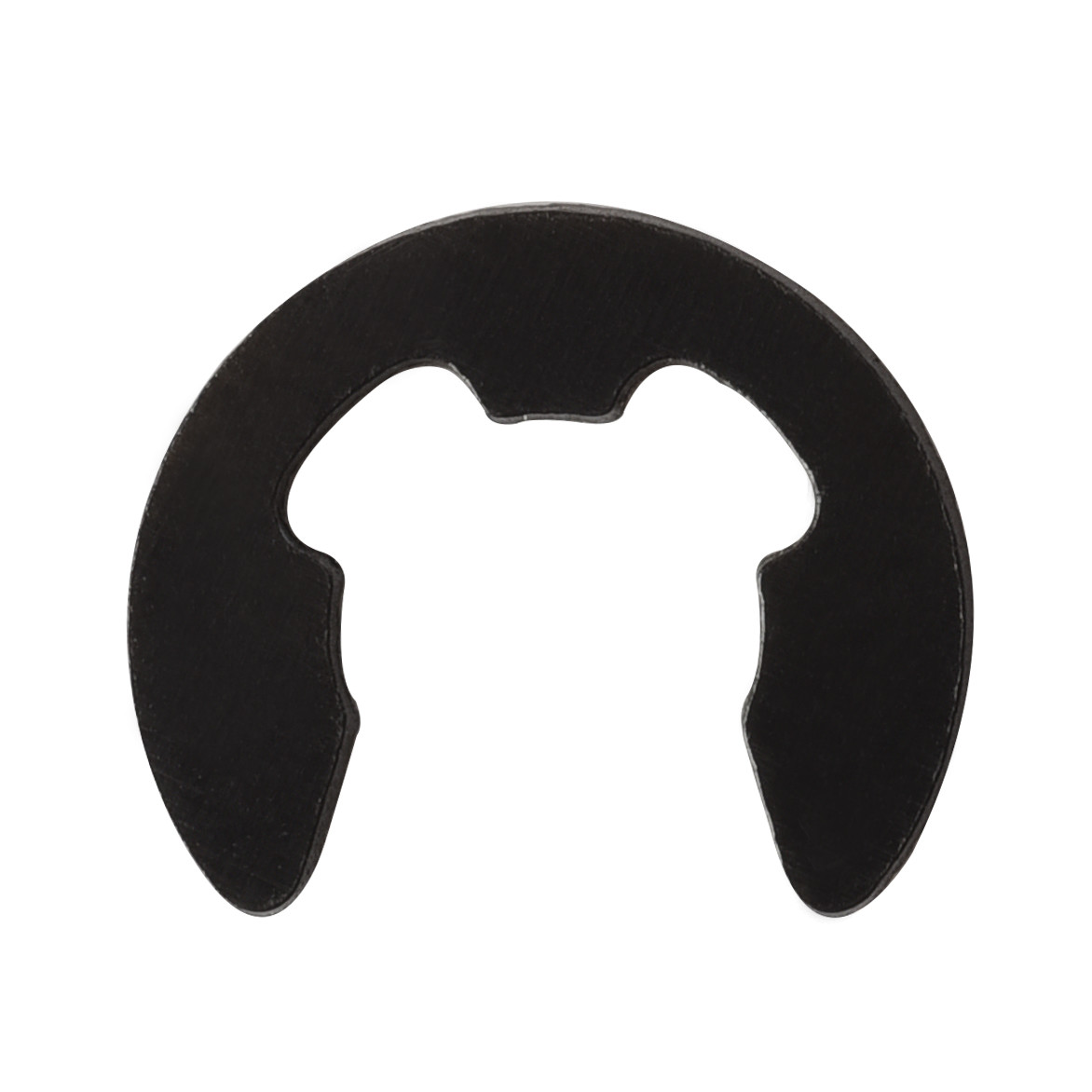

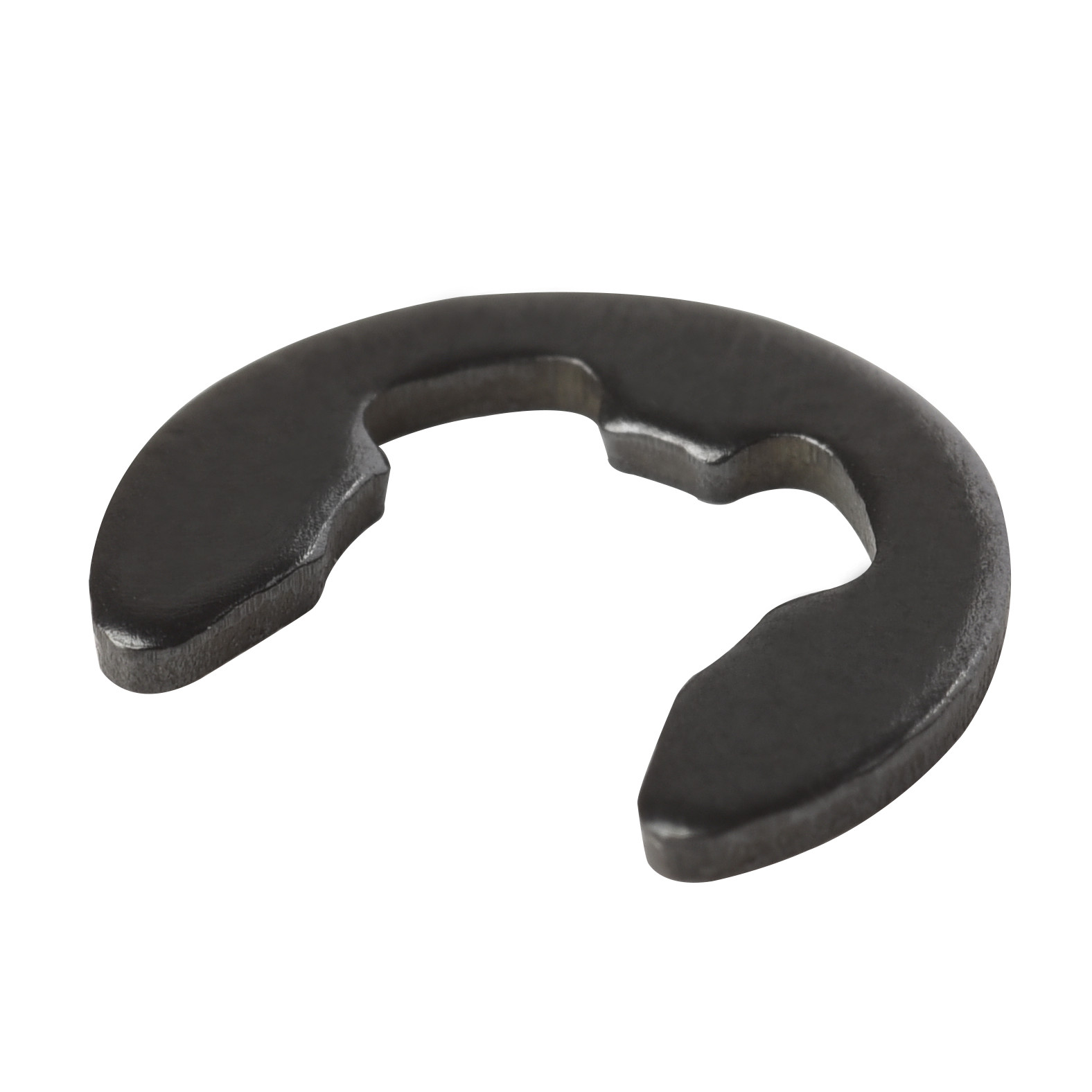

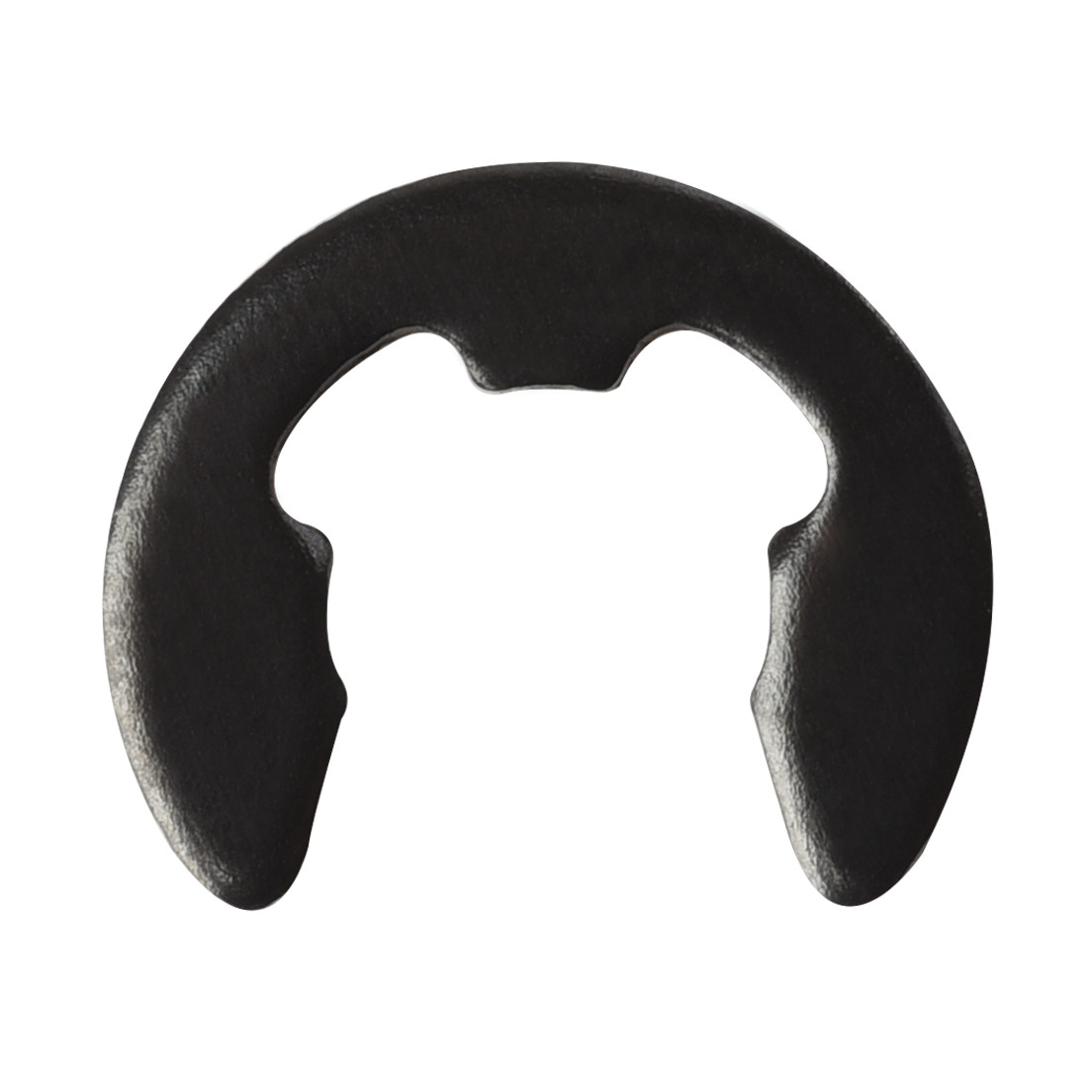

DIN6799 SUS304 65Mn ब्लैक ′′E" रिंग्स/लॉक वाशर (शेफ्ट के लिए रिटेनिंग वाशर) Φ5-Φ10 A2-70
| नाममात्र व्यास | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | ||||||||
| d | अधिकतम | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| मिन | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| बी | नाममात्र आकार | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| अधिकतम | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| मिन | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| एस | नाममात्र आकार | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| अधिकतम | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| मिन | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| D | अधिकतम | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| नाममात्र व्यास | 5 | 6 | 8 | 9 | 12 | 15 | ||
| d | ||||||||
| d | अधिकतम | 5 | 6 | 8 | 9 | 12 | 15 | |
| मिन | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| बी | नाममात्र आकार | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| अधिकतम | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| मिन | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| एस | नाममात्र आकार | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| अधिकतम | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| मिन | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| D | अधिकतम | 10 | 12 | 16 | 18 | 24 | 30 | |
| प्रति 1000 इकाइयां ≈ किलोग्राम | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
"ई" के छल्ले (जिन्हें लॉक वाशर या शाफ्ट लॉक वाशर के रूप में भी जाना जाता है) में निम्नलिखित विशेषताएं, फायदे और अनुप्रयोग हैंः
विशेषताएं:
- ई-रिंग में एक स्प्रिंग-लोड डिजाइन है जिसमें एक अंतर्निहित स्प्रिंग तंत्र है, जो इसे शाफ्ट पर कसकर फिट करने और स्थिर तालाबंदी बल प्रदान करने में सक्षम बनाता है।
- आसान स्थापनाः "ई"अंगूठीविशेष औजारों की आवश्यकता के बिना उन्हें संपीड़ित या विस्तारित करके आसानी से स्थापित किया जा सकता है।
- इसके साथओपेnडिजाइन, "ई" अंगूठी उच्च लचीलापन और मजबूत समायोज्यता प्रदर्शित करता है, यह विभिन्न व्यास के शाफ्ट के लिए आसानी से अनुकूल करने के लिए सक्षम बनाता है.
- भौतिक विविधता: "ई" रिंग विभिन्न कार्य वातावरणों और भार आवश्यकताओं के अनुरूप स्टेनलेस स्टील, कार्बन स्टील, पीतल आदि जैसी विभिन्न सामग्रियों से बनाई जा सकती हैं।
लाभः
- उच्च विश्वसनीयता: "ई" रिंगों का स्प्रिंग-लोड डिजाइन स्थिर तालाबंदी बल प्रदान करता है, कंपन या झटके की स्थिति में भी शाफ्ट की स्थिरता बनाए रखता है।
- त्वरित स्थापना और हटाने: अन्य तालाबंदी विधियों की तुलना में, "ई" रिंगों की स्थापना और हटाने की प्रक्रिया सरल और तेज है, जिससे कार्य दक्षता में सुधार होता है।
- मजबूत अनुकूलन क्षमता: अपनी समायोज्यता के कारण, "ई" छल्ले विभिन्न शाफ्ट व्यास फिट कर सकते हैं, इन्वेंट्री लागत को कम करते हैं और प्रबंधन को सरल बनाते हैं।
- पुनः प्रयोज्य: "ई" रिंगों का पुनः उपयोग किया जा सकता है, जिससे रखरखाव की लागत कम हो जाती है।
अनुप्रयोग:
- शाफ्ट लॉक: "ई" रिंगों का सबसे आम उपयोग शाफ्टों को लॉक करना है, अक्षीय आंदोलन या रोटेशन को रोकना। यह कई यांत्रिक प्रणालियों जैसे ट्रांसमिशन सिस्टम, इंजन, पंप आदि में महत्वपूर्ण है।
- गियर और लेयरिंग की स्थिरता: "ई" रिंगों का उपयोग गियर और बीयरिंगों को ठीक करने के लिए भी किया जा सकता है, जिससे यह सुनिश्चित किया जा सके कि वे ऑपरेशन के दौरान शिफ्ट न हों।
- अन्य घूर्णीय घटकों का लगाव: शाफ्ट, गियर और बीयरिंग के अलावा, "ई" रिंग का उपयोग अन्य घूर्णन घटकों को तय करने के लिए भी किया जा सकता है जिन्हें आंदोलन को रोकने की आवश्यकता होती है।
