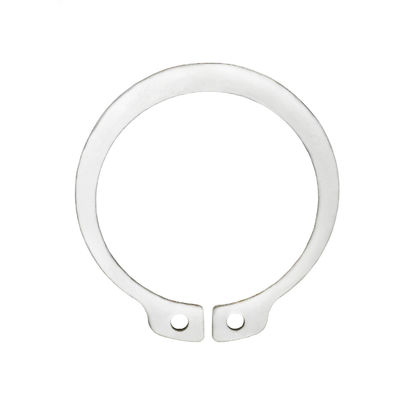

कार्बन स्टील 65Mn Dacromet शाफ्ट के लिए रिटेनिंग रिंग DIN471 सामान्य प्रकार

  • Carbon Steel 65Mn Dacromet Retaining Rings For Shafts DIN471 Normal Type
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या Φ8-Φ50
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में,

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम शाफ्ट के लिए रिटेनिंग रिंग - सामान्य प्रकार मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री 65 मिलियन प्रकार पकड़े हुए छल्ले
समाप्त करना डैक्रोमेट पैकेज पीई बैग+लेबल+कार्टन
सतह उपचार डैक्रोमेट आकार Φ8-Φ50/आपकी आवश्यकताओं के अनुसार
प्रमुखता देना

डाक्रोमेट रिटेनिंग रिंग

,

कार्बन स्टील 65Mn रिटेनिंग रिंग

,

शाफ्ट Din 471 सर्किप
एक संदेश छोड़ें
उत्पाद विवरण

DIN471 शाफ्ट के लिए रिंग - सामान्य प्रकार कार्बन स्टील 65Mn Dacromet Φ8-Φ50





कार्बन स्टील 65Mn Dacromet शाफ्ट के लिए रिटेनिंग रिंग DIN471 सामान्य प्रकार 0

नाममात्र व्यास 8 9 10 11 12 13 14
d ①
s अधिकतम 0.8 0.8 1 1 1 1 1
मिन 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc अधिकतम 9.06 10.16 11.16 12.16 13.36 14.46 15.46
मिन 8.6 9.7 10.7 11.7 12.9 14 15
अ अधिकतम 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 मिन 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
प्रति 1000 इकाइयां ≈ किलोग्राम 0.14 0.15 0.18 0.31 0.37 0.42 0.52
नाममात्र व्यास 15 16 17 18 19 20 21
d ①
s अधिकतम 1 1 1 1 1 1 1
मिन 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc अधिकतम 16.56 17.66 18.72 19.92 20.92 21.92 22.92
मिन 16.1 17.2 18.17 19.37 20.37 21.37 22.37
अ अधिकतम 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 मिन 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
प्रति 1000 इकाइयां ≈ किलोग्राम 0.56 0.6 0.65 0.74 0.83 0.9 1
नाममात्र व्यास 22 24 25 26 28 30 31
d ①
s अधिकतम 1 1.2 1.2 1.2 1.2 1.2 1.2
मिन 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc अधिकतम 23.92 26.32 27.32 28.32 30.6 32.6 33.9
मिन 23.37 25.69 26.69 27.69 29.85 31.85 33.15
अ अधिकतम 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 मिन 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
प्रति 1000 इकाइयां ≈ किलोग्राम 1.1 1.42 1.5 1.6 1.8 2.06 2.1
नाममात्र व्यास 32 34 35 36 37 38 40
d ①
s अधिकतम 1.2 1.5 1.5 1.5 1.5 1.5 1.75
मिन 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc अधिकतम 34.9 37 38.3 39.3 40.3 41.3 44.4
मिन 34.15 36.25 37.55 38.55 39.55 40.55 43.11
अ अधिकतम 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 मिन 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
प्रति 1000 इकाइयां ≈ किलोग्राम 2.21 3.2 3.54 3.7 3.74 3.9 4.7
नाममात्र व्यास 42 45 47 48 50 52 55
d ①
s अधिकतम 1.75 1.75 1.75 1.75 2 2 2
मिन 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc अधिकतम 46.4 49.4 51.6 52.6 55.3 57.3 60.3
मिन 45.11 48.11 50.04 51.04 53.74 55.74 58.74
अ अधिकतम 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 मिन 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
प्रति 1000 इकाइयां ≈ किलोग्राम 5.4 6 6.1 6.7 7.3 8.2 8.3
नाममात्र व्यास 56 58 60 62 63 65 68
d ①
s अधिकतम 2 2 2 2 2 2.5 2.5
मिन 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc अधिकतम 61.3 63.3 65.3 67.3 68.3 70.3 73.6
मिन 59.74 61.74 63.74 65.74 66.74 68.74 72.04
अ अधिकतम 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 मिन 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
प्रति 1000 इकाइयां ≈ किलोग्राम 8.7 10.5 11.1 11.2 12.4 14.3 16
नाममात्र व्यास 70 72 75 78 80 82 85
d ①
s अधिकतम 2.5 2.5 2.5 2.5 2.5 2.5 3
मिन 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc अधिकतम 75.6 77.6 80.6 83.8 86.8 88.8 91.8
मिन 74.04 76.04 79.04 81.96 84.96 86.96 89.96
अ अधिकतम 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 मिन 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
प्रति 1000 इकाइयां ≈ किलोग्राम 16.5 18.1 18.8 20.4 22 24 25.3
नाममात्र व्यास 88 90 92 95 98 100 102
d ①
s अधिकतम 3 3 3 3 3 3 4
मिन 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc अधिकतम 94.8 96.8 98.8 101.8 104.8 106.8 109.3
मिन 92.96 94.96 96.96 99.96 102.96 104.96 107.46
अ अधिकतम 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 मिन 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
प्रति 1000 इकाइयां ≈ किलोग्राम 28 31 32 35 37 38 55
नाममात्र व्यास 105 108 110 112 115 120 125
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 113.3 116.3 118.3 120.3 123.5 128.5 133.5
मिन 111.46 114.46 116.46 118.46 121.37 126.37 131.37
अ अधिकतम 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 मिन 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
प्रति 1000 इकाइयां ≈ किलोग्राम 56 60 64.5 72 74.5 77 79
नाममात्र व्यास 130 135 140 145 150 155 160
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 138.5 143.5 148.5 153.5 159.5 165.5 170.5
मिन 136.37 141.37 146.37 151.37 157.37 163.37 168.37
अ अधिकतम 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 मिन 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
प्रति 1000 इकाइयां ≈ किलोग्राम 82 84 87.5 93 105 107 110
नाममात्र व्यास 165 170 175 180 185 190 195
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 176 181 186.2 191.2 196.2 201.2 206.2
मिन 173.87 178.87 183.78 188.78 193.78 198.78 203.78
अ अधिकतम 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 मिन 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
प्रति 1000 इकाइयां ≈ किलोग्राम 125 140 150 165 170 175 183
नाममात्र व्यास 200 210 220 230 240 250 260
d ①
s अधिकतम 4 5 5 5 5 5 5
मिन 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc अधिकतम 211.2 223.7 233.7 243.7 254 264 277
मिन 208.78 221.28 231.28 241.28 251.19 261.19 274.19
अ अधिकतम 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 मिन 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
प्रति 1000 इकाइयां ≈ किलोग्राम 195 270 315 330 345 360 375
नाममात्र व्यास 270 280 290 300
d ①
s अधिकतम 5 5 5 5
मिन 4.88 4.88 4.88 4.88
dc अधिकतम 287 297 307 317
मिन 284.19 294.19 304.19 314.19
अ अधिकतम 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 मिन 5 5 5 5
d2 236 246 256 266
प्रति 1000 इकाइयां ≈ किलोग्राम 388 400 415 435





विशेषताएं:

  • विभिन्न एक्सल व्यास और तय किए जाने वाले भागों के आकारों को समायोजित करने के लिए, यह समर्थन अंगूठी चयन के लिए विभिन्न मानक आकारों में उपलब्ध है।
  • रिटेनिंग रिंग एक गोल धातु डिस्क के साथ एक उद्घाटन के साथ केंद्र में बनाया गया है, एक सरल संरचना है कि सुविधा प्रदान की विशेषता हैसहजस्थापना।
  • रिटेनिंग रिंग हो सकती हैसहजता सेअक्षीय धक्का और टैप के साथ धुरी पर स्थापित, किसी भी विशेष उपकरण या उपकरण की आवश्यकता को समाप्त करता है।
  • विभिन्न कार्य वातावरणों और आवश्यकताओं के कारण, रिटेंशन रिंग्स विभिन्न सामग्रियों से निर्मित होते हैं,सहितस्टेनलेस स्टील, कार्बन स्टील, तांबे के मिश्र धातु, और अधिक।

लाभः

  • पकड़े हुए छल्ले यांत्रिक प्रणालियों की स्थिरता और विश्वसनीयता की गारंटी प्रभावी रूप से विस्थापन याविघटनधुरी से भागों की.
  • उनके कारणसरलसंरचना, रिटेनिंग रिंग बड़े पैमाने पर उत्पादन के लिए उपयुक्त हैं, जिसके परिणामस्वरूप अपेक्षाकृत कम विनिर्माण लागत है।
  • उच्च अनुकूलन क्षमताः रिटेनिंग रिंग विभिन्न एक्सल व्यास और भाग आकारों के अनुकूल हो सकते हैं, जो मजबूत बहुमुखी प्रतिभा का प्रदर्शन करते हैं।
  • आसान रखरखाव: रिटेनिंग रिंगों की स्थापना और हटाने दोनों अपेक्षाकृत सरल हैं, जिससे उपकरण के रखरखाव और भागों के प्रतिस्थापन में आसानी होती है।

लागू परिदृश्य:

  • एक्सल पर ट्रांसमिशन पार्ट्सः ट्रांसमिशन सिस्टम में, जैसे कि गियर और पल्ली पहियों में, भागों को एक्सल पर तय करने के लिए रिटेनिंग रिंग का उपयोग किया जा सकता है।
  • असर निर्धारणः कुछ अनुप्रयोगों में, अक्षों पर असरों की स्थिरता सुनिश्चित करना आवश्यक है, जहां समर्थन छल्ले खेल में आते हैं।
  • पोजिशनिंग एलिमेंट्स: रिटेनिंग रिंग्स पोजिशनिंग एलिमेंट्स के रूप में भी काम कर सकती हैं, जो अक्षों पर अन्य भागों की सटीक सापेक्ष स्थिति सुनिश्चित करती हैं।
  • भागों को अक्सर बदलने के परिदृश्य: उनकी स्थापना और हटाने में आसानी के कारण, समर्थन के छल्ले विशेष रूप से उन परिदृश्यों के लिए उपयुक्त हैं जिनमें भागों को अक्सर बदलने की आवश्यकता होती है,जैसे कि परीक्षण उपकरण और परीक्षण बेंच में.
