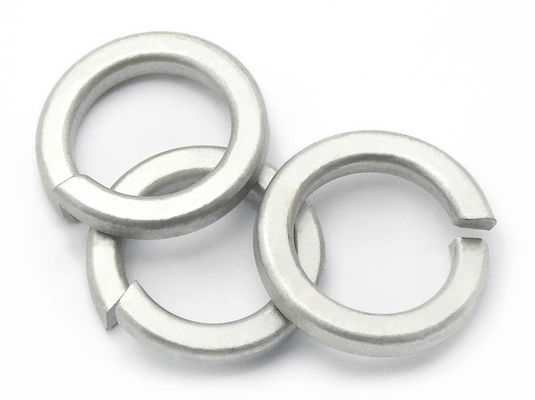

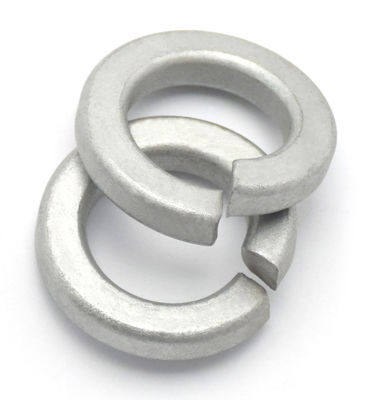

स्क्वायर एंड्स बी प्रकार DIN 127 स्प्रिंग वॉशर कार्बन स्टील 70# डाक्रोमेट

  • Square Ends B Type DIN 127 Spring Washer Carbon Steel 70# Dacromet
  • Square Ends B Type DIN 127 Spring Washer Carbon Steel 70# Dacromet
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या Φ4-Φ36
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण कार्टन/प्लास्टिक बैग/पैकिंग फिल्म/पैलेट

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम स्प्रिंग लॉक वाशर, चौकोर सिरों के साथ -बी प्रकार मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री 70# प्रकार स्प्रिंग वॉशर्स
रंग डैक्रोमेट सतह उपचार डैक्रोमेट
आकार Φ4-Φ36/आपकी आवश्यकताओं के अनुरूप
प्रमुखता देना

B प्रकार DIN 127 स्प्रिंग वॉशर

,

Dacromet DIN 127 स्प्रिंग वॉशर

,

स्क्वायर एंड्स लॉक वाशर
एक संदेश छोड़ें
उत्पाद विवरण

DIN 127 स्प्रिंग लॉक वाशर, स्क्वायर एंड के साथ -बी प्रकार कार्बन स्टील 70# Dacromet

विशेषताएं:

  1. वसंत-भारित डिजाइन: इन वाशरों में एक अंतर्निहित स्प्रिंग तंत्र होता है जो स्थापना के बाद निरंतर प्रीलोड बल प्रदान करता है, प्रभावी रूप से शाफ्ट या बोल्ट को स्थान पर लॉक करता है।
  2. चौकोर अंत: चौकोर-अंत डिजाइन वॉशर और संपर्क सतह के बीच घर्षण को बढ़ाता है, जिससे ताला लगाने का प्रभाव और बढ़ता है।
  3. भौतिक विविधता: डीआईएन 127 स्प्रिंग लॉक वाशर विभिन्न कार्य वातावरणों और भार आवश्यकताओं के अनुरूप स्टेनलेस स्टील, कार्बन स्टील आदि जैसी विभिन्न सामग्रियों से बनाए जा सकते हैं।
  4. मानकीकृत डिजाइन: डीआईएन 127 मानक का पालन करने से यह सुनिश्चित होता है कि वॉशर के आयाम, आकार और प्रदर्शन अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों को पूरा करते हैं।

लाभः

  1. उच्च विश्वसनीयता: स्प्रिंग-लोड डिजाइन और वर्ग-अंत संरचना यह सुनिश्चित करती है कि वाशर विभिन्न कार्य परिस्थितियों में विश्वसनीय लॉक प्रभाव प्रदान करते हैं,कंपन या टक्कर के वातावरण में भी स्थिरता बनाए रखना.
  2. स्थापना में आसानी: इन वाशरों को आमतौर पर विशेष औजारों या जटिल स्थापना प्रक्रियाओं की आवश्यकता के बिना सरल संपीड़न या विस्तार द्वारा स्थापित किया जा सकता है।
  3. मजबूत अनुकूलन क्षमता: स्प्रिंग की लोच के कारण, ये वॉशर शाफ्ट या बोल्ट के विभिन्न व्यासों के अनुकूल हो सकते हैं, जिससे व्यापक अनुप्रयोग प्रदान होता है।
  4. पुनः प्रयोज्य: उचित उपयोग और रखरखाव के साथ, DIN 127 स्प्रिंग लॉक वाशर का कई बार पुनः उपयोग किया जा सकता है, जिससे रखरखाव लागत कम हो जाती है।

अनुप्रयोग:

  1. शाफ्ट लॉक: यांत्रिक उपकरणों में, शाफ्ट महत्वपूर्ण घूर्णन घटक हैं। DIN 127 स्प्रिंग लॉक वाशर का उपयोग करके शाफ्ट को प्रभावी ढंग से लॉक किया जा सकता है, अक्षीय आंदोलन या घूर्णन को रोकता है,यांत्रिक उपकरणों के स्थिर संचालन को सुनिश्चित करना.
  2. बोल्ट निर्धारण: ऐसे अनुप्रयोगों में जहां बोल्ट को स्थिर करने की आवश्यकता होती है, जैसे कि पुलों, इमारतों और यांत्रिक उपकरणों में, ये वॉशर बोल्ट की मजबूती सुनिश्चित करते हैं, ढीला होने और गिरने से रोकते हैं।
  3. कंपन और प्रभाव वातावरण: वाइब्रेटिंग और इम्पैक्ट वातावरण में काम करने वाले उपकरणों में, जैसे कि वाइब्रेटिंग स्क्रीन और क्रशर, डीआईएन 127 स्प्रिंग लॉक वाशर महत्वपूर्ण घटकों की स्थिरता और विश्वसनीयता सुनिश्चित करते हैं।
  4. उच्च परिशुद्धता उपकरण: उच्च परिशुद्धता की स्थिति और स्थिरता की आवश्यकता वाले उपकरणों में, जैसे सटीक मशीन टूल्स और माप उपकरण, ये वॉशर उपकरण की सटीकता और विश्वसनीयता सुनिश्चित करते हैं।



स्क्वायर एंड्स बी प्रकार DIN 127 स्प्रिंग वॉशर कार्बन स्टील 70# डाक्रोमेट 0

नाममात्र व्यास Φ2 Φ2.2 Φ2.5 Φ3 Φ3.5 Φ4 Φ5
d मिन 2.1 2.3 2.6 3.1 3.6 4.1 5.1
अधिकतम 2.4 2.6 2.9 3.4 3.9 4.4 5.4
n नाममात्र आकार 0.9 1 1 1.3 1.3 1.5 1.8
अधिकतम 1 1.1 1.1 1.4 1.4 1.6 1.9
मिन 0.8 0.9 0.9 1.2 1.2 1.4 1.7
h नाममात्र आकार 0.5 0.6 0.6 0.8 0.8 0.9 1.2
अधिकतम 0.6 0.7 0.7 0.9 0.9 1 1.3
मिन 0.4 0.5 0.5 0.7 0.7 0.8 1.1
H मिन 1 1.2 1.2 1.6 1.6 1.8 2.4
अधिकतम 1.2 1.4 1.4 1.9 1.9 2.1 2.8
प्रति 1000 इकाइयां ≈ किलोग्राम 0.033 0.05 0.053 0.11 0.12 0.18 0.36
नाममात्र व्यास Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16
d मिन 6.1 7.1 8.1 10.2 12.2 14.2 16.2
अधिकतम 6.5 7.5 8.5 10.7 12.7 14.7 17
n नाममात्र आकार 2.5 2.5 3 3.5 4 4.5 5
अधिकतम 2.65 2.65 3.15 3.7 4.2 4.7 5.2
मिन 2.35 2.35 2.85 3.3 3.8 4.3 4.8
h नाममात्र आकार 1.6 1.6 2 2.2 2.5 3 3.5
अधिकतम 1.7 1.7 2.1 2.35 2.65 3.15 3.7
मिन 1.5 1.5 1.9 2.05 2.35 2.85 3.3
H मिन 3.2 3.2 4 4.4 5 6 7
अधिकतम 3.8 3.8 4.7 5.2 5.9 7.1 8.3
प्रति 1000 इकाइयां ≈ किलोग्राम 0.83 0.93 1.6 2.53 3.82 6.01 8.91
नाममात्र व्यास Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36
d मिन 18.2 20.2 22.5 24.5 27.5 30.5 36.5
अधिकतम 19 21.2 23.5 25.5 28.5 31.7 37.7
n नाममात्र आकार 5 6 6 7 7 8 10
अधिकतम 5.2 6.2 6.2 7.25 7.25 8.25 10.25
मिन 4.8 5.8 5.8 6.75 6.75 7.75 9.75
h नाममात्र आकार 3.5 4 4 5 5 6 6
अधिकतम 3.7 4.2 4.2 5.2 5.2 6.2 6.2
मिन 3.3 3.8 3.8 4.8 4.8 5.8 5.8
H मिन 7 8 8 10 10 12 12
अधिकतम 8.3 9.4 9.4 11.8 11.8 14.2 14.2
प्रति 1000 इकाइयां ≈ किलोग्राम 9.73 15.2 16.5 26.2 28.7 44.3 67.3
नाममात्र व्यास Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60
d मिन 39.5 42.5 45.5 49 53 57 61
अधिकतम 40.7 43.7 46.7 50.5 54.5 58.5 62.5
n नाममात्र आकार 10 12 12 12 14 14 14
अधिकतम 10.25 12.25 12.25 12.25 14.25 14.25 14.25
मिन 9.75 11.75 11.75 11.75 13.75 13.75 13.75
h नाममात्र आकार 6 7 7 7 8 8 8
अधिकतम 6.2 7.25 7.25 7.25 8.25 8.25 8.25
मिन 5.8 6.75 6.75 6.75 7.75 7.75 7.75
H मिन 12 14 14 14 16 16 16
अधिकतम 14.2 16.5 16.5 16.5 18.9 18.9 18.9
प्रति 1000 इकाइयां ≈ किलोग्राम 71.7 111 117 123 182 193 203
नाममात्र व्यास Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d मिन 65 69 73 81 91 101
अधिकतम 66.5 70.5 74.5 82.5 92.5 102.5
n नाममात्र आकार 14 14 14 14 14 14
अधिकतम 14.25 14.25 14.25 14.25 14.25 14.25
मिन 13.75 13.75 13.75 13.75 13.75 13.75
h नाममात्र आकार 8 8 8 8 8 8
अधिकतम 8.25 8.25 8.25 8.25 8.25 8.25
मिन 7.75 7.75 7.75 7.75 7.75 7.75
H मिन 16 16 16 16 16 16
अधिकतम 18.9 18.9 18.9 18.9 18.9 18.9
प्रति 1000 इकाइयां ≈ किलोग्राम 218 228 240 262 290 318
