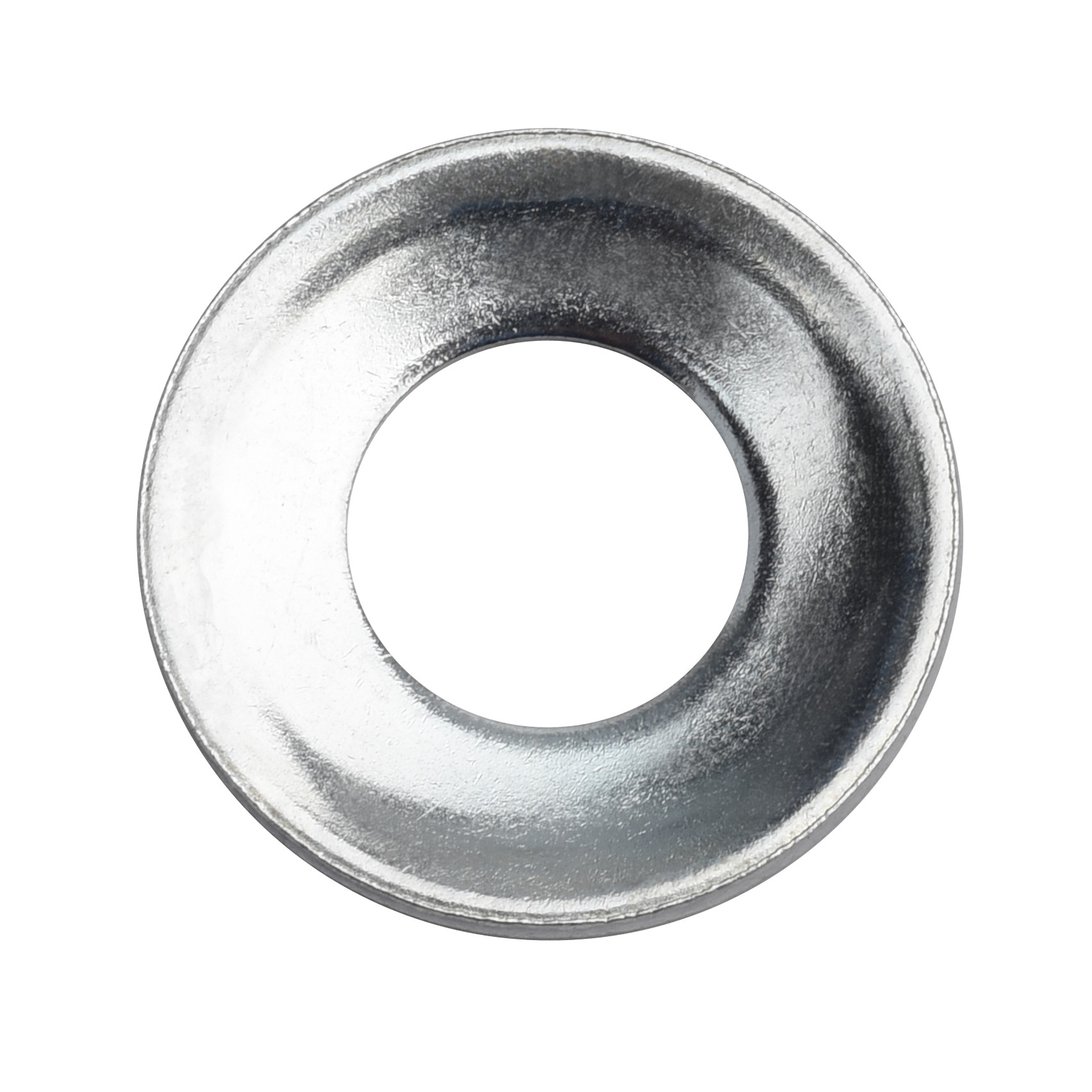

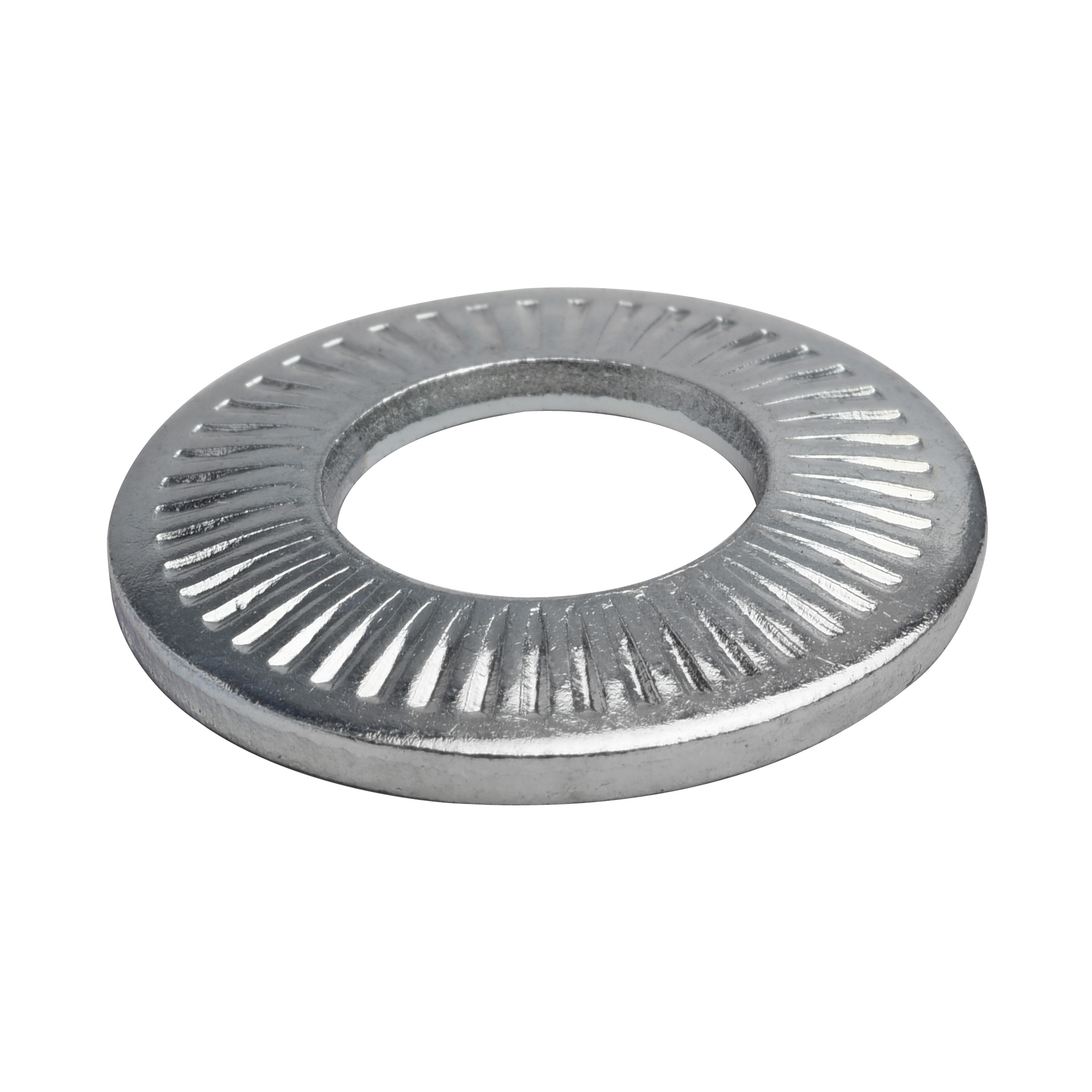

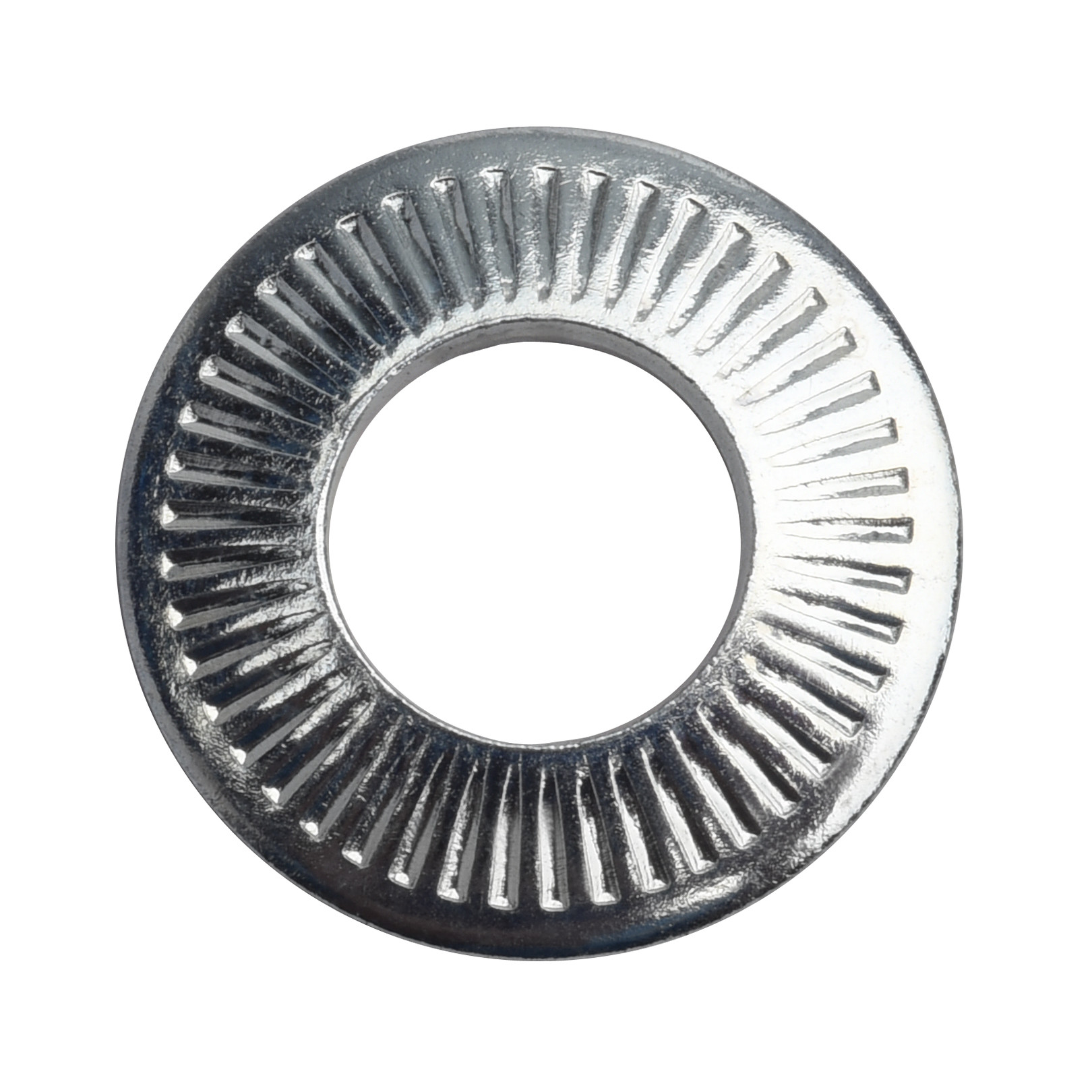

स्टेनलेस स्टील SUS304 सादा शंकुदार घुमावदार स्प्रिंग वॉशर NF E 25-511

  • Stainless Steel SUS304 Plain Conical Knurled Spring Washers NF E 25-511
  • Stainless Steel SUS304 Plain Conical Knurled Spring Washers NF E 25-511
  • Stainless Steel SUS304 Plain Conical Knurled Spring Washers NF E 25-511
  • Stainless Steel SUS304 Plain Conical Knurled Spring Washers NF E 25-511
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या M5-M10
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में,

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम शंक्वाकार स्प्रिंग वॉशर मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री स्टेनलेस स्टील SUS304 प्रकार स्प्रिंग वॉशर्स
रंग मैदान सतह उपचार चमकाना
मॉडल संख्या d1 M5-M10/आपकी आवश्यकताओं के अनुसार
प्रमुखता देना

सादा कुड़कुड़ा हुआ वाशर

,

स्टेनलेस स्टील के शंकु स्प्रिंग वाशर

,

SUS304 स्प्रिंग वॉशर
एक संदेश छोड़ें
उत्पाद विवरण

NF E 25-511 शंक्वाकार स्प्रिंग वॉशर, प्रतीक सीएस स्टेनलेस स्टील SUS304 सादा

विशेषताएं:

  1. शंकुआकार डिजाइन: वॉशर में एक ओर व्यास बड़ा और दूसरी ओर व्यास छोटा शंकु आकार का प्रोफाइल होता है। यह डिजाइन इसे विभिन्न आकारों और आकारों के लिए संयोजन के लिए अनुकूलित करने की अनुमति देता है,एक समान दबाव वितरण प्रदान करते हुए.

  2. घनघोर सतह: वॉशर की सतह को घुंघराला कर दिया जाता है, जिससे एक दागदार या ऊंचा बनावट बनती है। यह बनावट न केवल घर्षण को बढ़ाती है, बल्कि वॉशर के एंटी स्लिप गुणों को भी बढ़ाती है।

  3. वसंत गुण: शंकुयुक्त घुमावदार स्प्रिंग वाशर में एक निश्चित स्तर की लोच और लचीलापन होता है, जिससे उन्हें एक निश्चित सीमा के भीतर संकुचित और विस्तार करने की अनुमति मिलती है।यह विशेषता वाशर को असेंबली प्रक्रिया के दौरान मामूली भिन्नताओं के अनुकूल होने में सक्षम बनाती है, कंपन और शोर को कम करता है।

लाभ:

  1. मजबूत स्लिप विरोधी प्रदर्शन: घुमावदार सतह वाशर और संपर्क सतह के बीच घर्षण को बढ़ाती है, प्रभावी रूप से फिसलने और ढीले होने से रोकती है।

  2. उच्च अनुकूलन क्षमता: शंकु के आकार और स्प्रिंग गुणों से वॉशर को संयोजन के लिए विभिन्न आकारों और आकारों में अनुकूलित किया जा सकता है, जबकि प्रक्रिया के दौरान मामूली परिवर्तनों को समायोजित किया जाता है।

  3. कंपन और शोर में कमी: वाशर की लोच और लचीलापन कंपन ऊर्जा को अवशोषित और फैला सकता है, इस प्रकार उपकरण या संरचना संचालन के दौरान उत्पन्न कंपन और शोर को कम करता है।

  4. लंबी सेवा जीवन: घुमावदार सतह और स्प्रिंग गुण वॉशर को उच्च पहनने के प्रतिरोध और स्थायित्व देते हैं, जिससे लंबे समय तक स्थिर प्रदर्शन सुनिश्चित होता है।

आवेदन:

  1. ऑटोमोबाइल निर्माण: शंकुयुक्त घुमावदार स्प्रिंग वाशर का उपयोग ऑटोमोबाइल विनिर्माण में व्यापक रूप से किया जाता है, जैसे कि कंपन को कम करने के लिए इंजन, ट्रांसमिशन, सस्पेंशन सिस्टम और अन्य घटकों की असेंबली में,कम शोर, और विधानसभा सटीकता और स्थिरता में सुधार।

  2. एयरोस्पेस उद्योग: एयरोस्पेस उद्योग में, जहां संयोजन सटीकता और स्थिरता महत्वपूर्ण हैं, विमानों, रॉकेटों,और अन्य उपकरण सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए.

  3. मशीन उपकरण: विभिन्न मशीनरी उपकरणों में, जैसे कि मशीन टूल्स, इंजीनियरिंग मशीनरी, कृषि मशीनरी, और अधिक,शंकुदार घुमावदार वसंत washers आम तौर पर उपकरण के प्रदर्शन और स्थिरता में सुधार करने के लिए fasteners की विधानसभा में इस्तेमाल कर रहे हैं.

  4. निर्माण उद्योग: निर्माण उद्योग में, पुल, सुरंग, इस्पात संरचनाओं के लिए फास्टनरों के संयोजन में शंकु-प्रकार के घुमावदार स्प्रिंग वॉशर का उपयोग किया जाता है।और संरचनाओं की स्थिरता और सुरक्षा सुनिश्चित करने के लिए अन्य संरचनाओं.

स्टेनलेस स्टील SUS304 सादा शंकुदार घुमावदार स्प्रिंग वॉशर NF E 25-511 0

नाममात्र व्यास 3 3 3 4 4 4
-6-0.5 -8-0.6 -10-0.6 -8-0.8 -10-0.9 -14-1
d1 मिन 3.1 3.1 3.1 4.1 4.1 4.1
अधिकतम 3.35 3.35 3.35 4.4 4.4 4.4
d2 नाममात्र आकार 6 8 10 8 10 14
अधिकतम 6.24 8.29 10.29 8.29 10.29 14.35
मिन 5.76 7.71 9.71 7.71 9.71 13.65
h नाममात्र आकार 0.5 0.6 0.6 0.8 0.9 1
अधिकतम 0.53 0.63 0.63 0.83 0.94 1.04
मिन 0.47 0.57 0.57 0.77 0.86 0.96
H मिन 0.7 0.8 0.95 1 1.15 1.4
अधिकतम 0.9 1 1.2 1.2 1.4 1.8
d3 मिन 5.5 5.5 5.5 7 7 7
d4 मिन 3.6 3.6 3.6 4.7 4.7 4.7
अधिकतम 4.1 4.1 4.1 5.2 5.2 5.2
परीक्षण भार ((एन) 2400 2400 2400 4200 4200 4200
नाममात्र व्यास 5 5 5 6 6 6
-10-1 -12-1.1 -16-1.2 -12-1.2 -14-1.3 -18-1.4
d1 मिन 5.1 5.1 5.1 6.1 6.1 6.1
अधिकतम 5.4 5.4 5.4 6.4 6.4 6.4
d2 नाममात्र आकार 10 12 16 12 14 18
अधिकतम 10.29 12.35 16.35 12.35 14.35 18.35
मिन 9.71 11.65 15.65 11.65 13.65 17.65
h नाममात्र आकार 1 1.1 1.2 1.2 1.3 1.4
अधिकतम 1.04 1.14 1.24 1.24 1.34 1.44
मिन 0.96 1.06 1.16 1.16 1.26 1.36
H मिन 1.25 1.45 1.7 1.55 1.75 2.1
अधिकतम 1.5 1.8 2.1 1.85 2.1 2.5
d3 मिन 8 8 8 10 10 10
d4 मिन 5.7 5.7 5.7 6.8 6.8 6.8
अधिकतम 6.2 6.2 6.2 7.4 7.4 7.4
परीक्षण भार ((एन) 6800 6800 6800 9500 9500 9500
नाममात्र व्यास 8 8 8 10 10 10
-16-1.4 -18-1.4 -22-1.6 -20-1.6 -22-1.6 - 27-1.8
d1 मिन 8.2 8.2 8.2 10.2 10.2 10.2
अधिकतम 8.56 8.56 8.56 10.56 10.56 10.56
d2 नाममात्र आकार 16 18 22 20 22 27
अधिकतम 16.35 18.35 22.42 20.42 22.42 27.42
मिन 15.65 17.65 21.58 19.58 21.58 26.58
h नाममात्र आकार 1.4 1.4 1.6 1.6 1.6 1.8
अधिकतम 1.44 1.44 1.65 1.65 1.65 1.85
मिन 1.36 1.36 1.55 1.55 1.55 1.75
H मिन 1.8 1.9 2.2 2.1 2.25 2.6
अधिकतम 2.2 2.35 2.7 2.6 2.75 3.1
d3 मिन 13 13 13 16 16 16
d4 मिन 9.2 9.2 9.2 11.2 11.2 11.2
अधिकतम 9.8 9.8 9.8 11.9 11.9 11.9
परीक्षण भार ((एन) 17500 17500 17500 27500 27500 27500
नाममात्र व्यास 12 12 12 -14 16 20
-24-1.8 - 27-1.8 - 32-2 - 30-2.4 - 32-2.8 -40-3.2
d1 मिन 12.4 12.4 12.4 14.4 16.4 20.5
अधिकतम 12.83 12.83 12.83 14.83 16.83 21.02
d2 नाममात्र आकार 24 27 32 30 32 40
अधिकतम 24.42 27.42 32.5 30.42 32.5 40.5
मिन 23.58 26.58 31.5 29.58 31.5 39.5
h नाममात्र आकार 1.8 1.8 2 2.4 2.8 3.2
अधिकतम 1.85 1.85 2.05 2.46 2.86 3.26
मिन 1.75 1.75 1.95 2.34 2.74 3.14
H मिन 2.4 2.6 3.1 3.2 3.6 4.3
अधिकतम 2.9 3.1 3.6 3.7 4.1 4.9
d3 मिन 18 18 18 21 24 30
d4 मिन 13.7 13.7 13.7 15.7 17.7 22.8
अधिकतम 14.4 14.4 14.4 16.4 18.4 23.1
परीक्षण भार ((एन) 40000 40000 40000 55000 75000 100000
