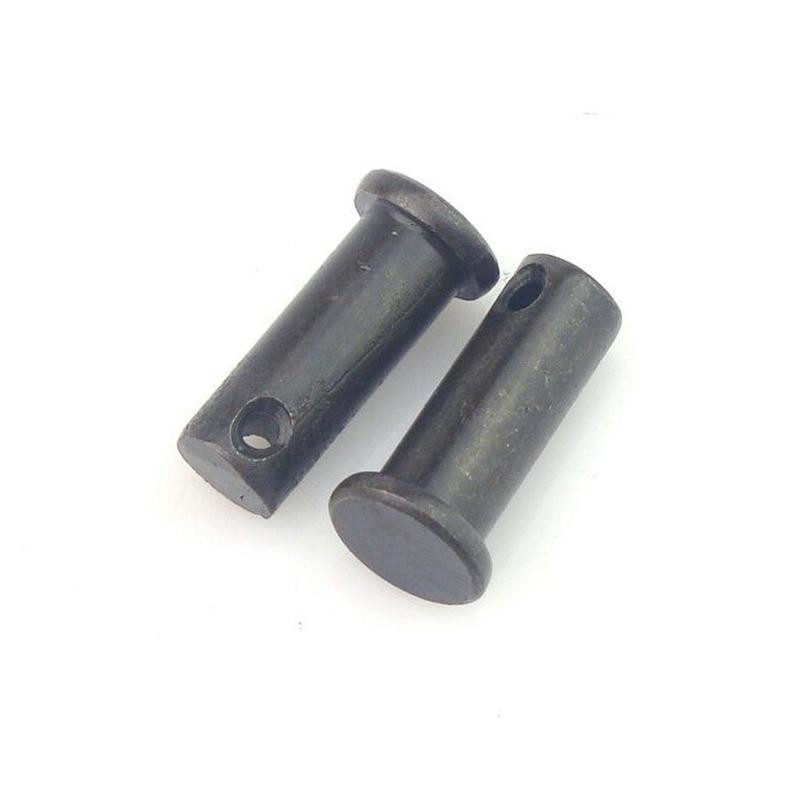

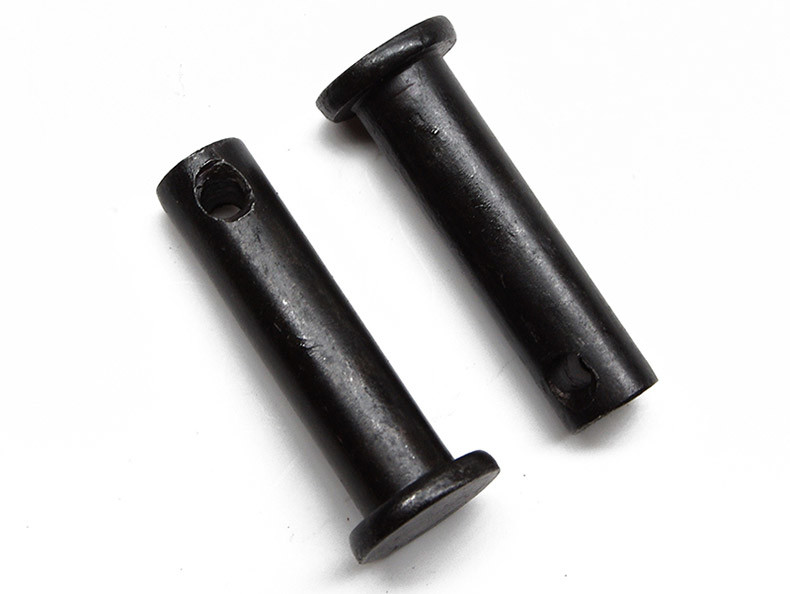

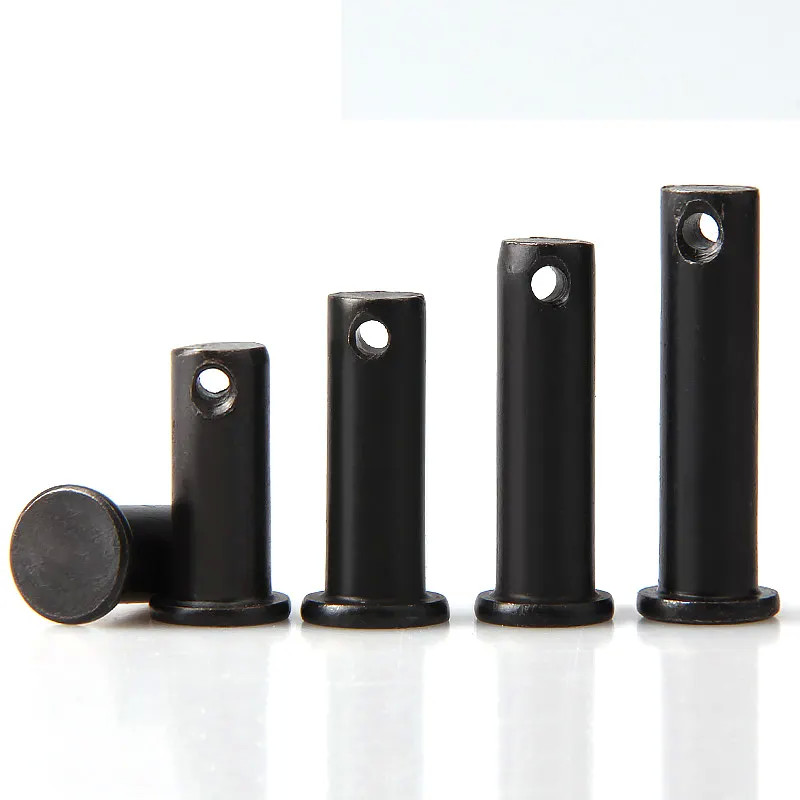

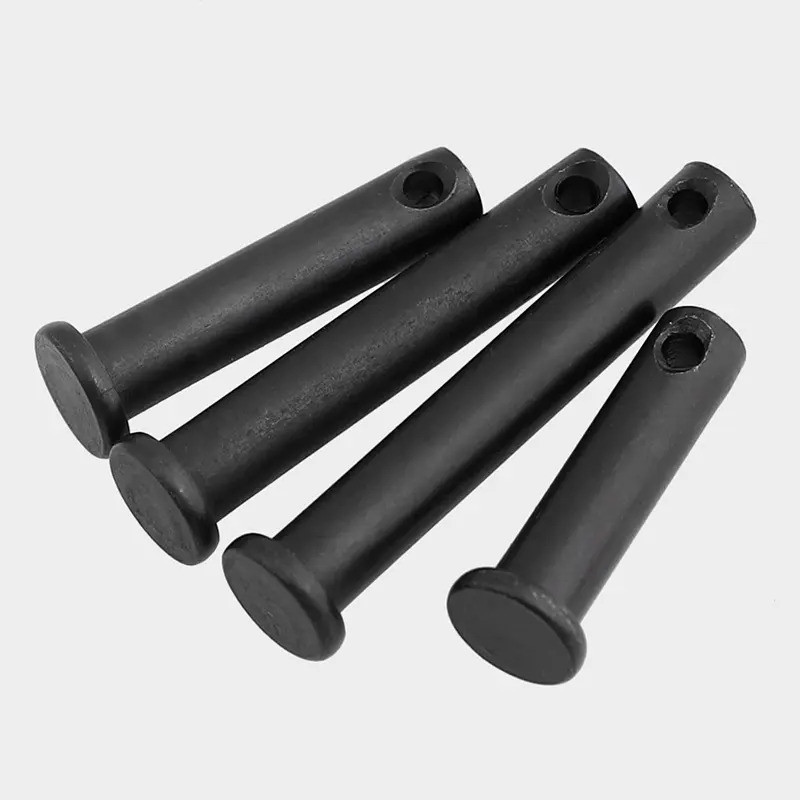

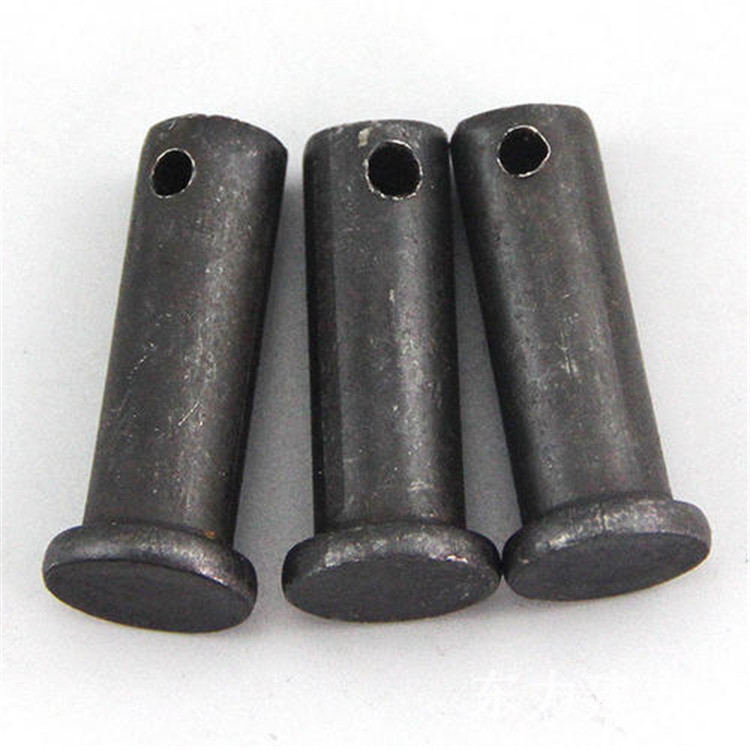

कार्बन स्टील Q195 / 35K क्लेविस पिन के साथ सिर DIN1444 ISO2341 EN22341
| उत्पत्ति के प्लेस | जियांग्सू प्रांत चीन |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | Φ4-Φ16 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | सिर के साथ क्लेविस पिन | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | कार्बन स्टील Q195 /35K | सतह उपचार | काला |
| रंग | काला | ग्रेड | 4.8 ,8.8 |
| आकार | Φ4-Φ16/आपकी आवश्यकताओं के अनुसार | लम्बाई | 12-45mm/आपकी आवश्यकताओं के अनुसार |
| प्रमुखता देना | कार्बन स्टील क्लीव पिन,सिर के साथ क्लीविस पिन,आईएसओ 2341 क्लेविस पिन |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Grade4.8 Crabon steel Q195 | Φ4 | 12-30 | 1 | |
| Φ4*12 | Φ4 | 12 | 10000 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Grade8.8 Carbon steel 35K | Φ6-Φ16 | 16-45 | 1 | |
| Φ6*16 | Φ6 | 16 | 10000 | |
| Φ8*16 | Φ8 | 16 | 10000 | |
| Φ8*20 | Φ8 | 20 | 10000 | |
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ12*26 | Φ12 | 26 | 10000 | |
| Φ12*35 | Φ12 | 35 | 10000 | |
| Φ16*45 | Φ16 | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
उत्पाद विवरण
DIN1444 ISO2341 EN22341 कार्बन स्टील Q195/35K ब्लैक क्लास 4.8 8.8 क्लीविस पिन के साथ सिर Φ4-Φ16
| नाममात्र व्यास | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | अधिकतम | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| मिन | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | अधिकतम | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| मिन | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | अधिकतम | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| मिन | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | नाममात्र आकार | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| अधिकतम | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| मिन | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Lh | मिन | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| नाममात्र व्यास | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | अधिकतम | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| मिन | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | अधिकतम | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| मिन | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | अधिकतम | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| मिन | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | नाममात्र आकार | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| अधिकतम | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| मिन | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Lh | मिन | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| नाममात्र व्यास | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | अधिकतम | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| मिन | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | अधिकतम | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| मिन | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | अधिकतम | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| मिन | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | नाममात्र आकार | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| अधिकतम | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| मिन | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Lh | मिन | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| नाममात्र व्यास | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | अधिकतम | 60 | 70 | 80 | 90 | 100 | ||
| मिन | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | अधिकतम | 78 | 90 | 100 | 110 | 120 | ||
| मिन | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | अधिकतम | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| मिन | 10 | 13 | 13 | 13 | 13 | |||
| k | नाममात्र आकार | 12 | 13 | 13 | 13 | 13 | ||
| अधिकतम | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| मिन | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Lh | मिन | 14 | 16 | 16 | 16 | 16 | ||
विशेषताएं:
- सिर पिन शाफ्ट DIN1444 में डिजाइन कर रहे हैंअनुपालनअंतरराष्ट्रीय मानकों के साथ, आकारों की एक विस्तृत श्रृंखला के साथ जो आवश्यकताओं को पूरा करने के लिए विभिन्न विकल्प प्रदान करते हैं।
- वे विभिन्न प्रकार की सामग्री से बने हो सकते हैं, जिसमें स्टेनलेस स्टील ग्रेड 304, 316, 2205, 2507, 310S, 904L, साथ ही कार्बन स्टील शामिल हैं, ताकि विभिन्न कार्य वातावरणों को पूरा किया जा सकेऔरआवश्यकताएँ।
- DIN1444 पिन मुख्य रूप से दो शाफ्ट याउपकरणएक बार जब पिन का उपयोग करके कनेक्शन किया जाता है, तो वर्कपीस को जगह में रखने के लिए पिन के अंत में स्थित छेद में एक स्प्लिट पिन डाला जाता है।
लाभः
- कारण क्यों DIN1444 के लिए उपयुक्त हैविभिन्नऔद्योगिक वातावरण और अनुप्रयोग परिदृश्यों में इसकी विविधता और बहुमुखी सामग्री विकल्पों के कारण है।
- पिन और कॉटर पिन का संयोजनसुनिश्चित करता हैकनेक्शन की स्थिरता और विश्वसनीयता.
- हिंज पिन का उत्पादन और निर्माण सख्ती से डीआईएन मानकों का पालन करता है, सटीक आयाम सुनिश्चित करता है, उत्पाद की गुणवत्ता की गारंटी देता है औरविनिमेयता, रखरखाव और प्रतिस्थापन की कठिनाइयों को कम करना और अंततः लागत में बचत करना।
अनुप्रयोग परिदृश्यः
- पंप, वाल्व और पाइपिंग सिस्टम: द्रव परिवहन प्रणालियों में, पंपों, वाल्वों और पाइपों को जोड़ने और तय करने के लिए डीआईएन1444 पिन का व्यापक रूप से उपयोग किया जाता है।
- पेट्रोकेमिकल उद्योग: पेट्रोकेमिकल उद्योग में विशेष कार्य वातावरण के कारण संक्षारण प्रतिरोधी और उच्च शक्ति वाले कनेक्टरों की आवश्यकता होती है।DIN1444 पिन उनके विविध सामग्री विकल्पों और स्थिर कनेक्शन विधियों के कारण एक आदर्श विकल्प बन जाते हैं.
- समुद्री इंजीनियरिंग उपकरण: समुद्री इंजीनियरिंग उपकरण में, DIN1444 पिन एक स्थिर और विश्वसनीय कनेक्शन प्रदान करते हैं, यह सुनिश्चित करते हुए कि उपकरण कठोर समुद्री वातावरण में ठीक से काम करता है।
- पवन ऊर्जा उत्पादन: डीआईएन1444 पिन पवन ऊर्जा उत्पादन में उपकरणों को जोड़ने और तय करने में भी महत्वपूर्ण भूमिका निभाते हैं।
