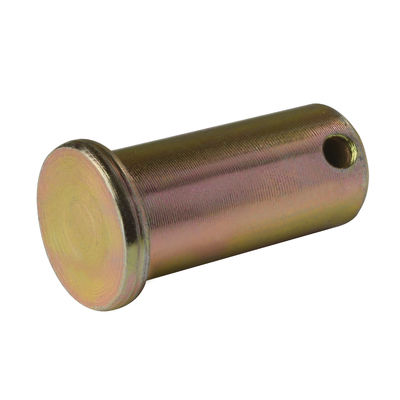

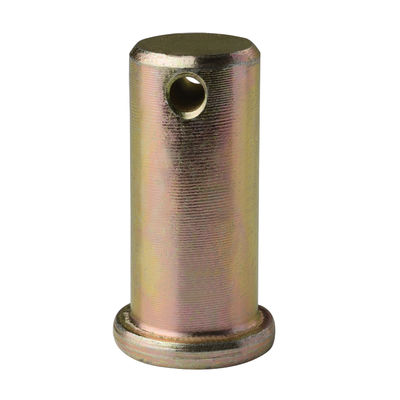

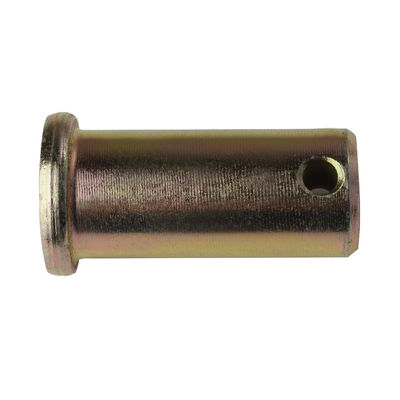

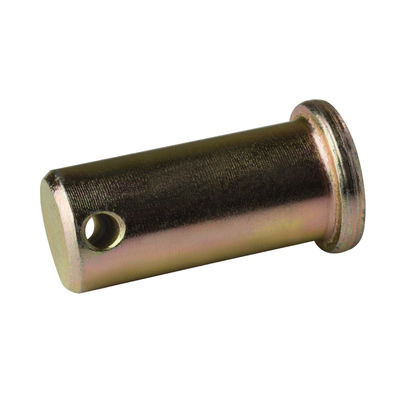

वर्ग 4.8 8.8 क्लीव पिन और कुंजी DIN1444 DIN EN 22341 ब्लैक डाक्रोमेट सादा जिंक लेपित

DIN1444 DIN EN 22341 A3/Q195/35K स्टील ब्लैक/डाक्रोमेट/प्लेन/प्लेटेड जिंक विशेषताएंः Φ10-Φ45 वर्ग की विविधता4.8 8.8

•

• नाममात्र व्यास		3	4	5	6	8	10	12
  d
  d	अधिकतम	3	4	5	6	8	10	12
  	मिन	2.94	3.925	4.925	5.925	7.91	9.91	11.89
  dk	अधिकतम	5	6	8	10	14	18	20
  	मिन	4.7	5.7	7.64	9.64	13.57	17.57	19.48
  d1	अधिकतम	0.94	1.14	1.34	1.74	2.14	3.38	3.38
  	मिन	0.8	1	1.2	1.6	2	3.2	3.2
  k	नाममात्र आकार	1	1	1.6	2	3	4	4
  	अधिकतम	1.125	1.125	1.725	2.125	3.125	4.15	4.15
  	मिन	0.875	0.875	1.475	1.875	2.875	3.85	3.85
  Lh	मिन	1.6	2.2	2.9	3.2	3.5	4.5	5.5
  नाममात्र व्यास		14	16	18	20	22	24	27
  d
  d	अधिकतम	14	16	18	20	22	24	27
  	मिन	13.89	15.89	17.89	19.87	21.87	23.87	26.87
  dk	अधिकतम	22	25	28	30	33	36	40
  	मिन	21.48	24.48	27.48	29.48	32.38	35.38	39.38
  d1	अधिकतम	4.18	4.18	5.18	5.18	5.18	6.52	6.52
  	मिन	4	4	5	5	5	6.3	6.3
  k	नाममात्र आकार	4	4.5	5	5	5.5	6	6
  	अधिकतम	4.15	4.65	5.15	5.15	5.65	6.15	6.15
  	मिन	3.85	4.35	4.85	4.85	5.35	5.85	5.85
  Lh	मिन	6	6	7	8	8	9	9
  नाममात्र व्यास		30	33	36	40	45	50	55
  d
  d	अधिकतम	30	33	36	40	45	50	55
  	मिन	29.87	32.84	35.84	39.84	44.84	49.84	54.81
  dk	अधिकतम	44	47	50	55	60	66	72
  	मिन	43.38	46.38	49.38	54.26	59.26	65.26	71.26
  d1	अधिकतम	8.22	8.22	8.22	8.22	10.22	10.22	10.22
  	मिन	8	8	8	8	10	10	10
  k	नाममात्र आकार	8	8	8	8	9	9	11
  	अधिकतम	8.18	8.18	8.18	8.18	9.18	9.18	11.215
  	मिन	7.82	7.82	7.82	7.82	8.82	8.82	10.785
  Lh	मिन	10	10	10	10	12	12	14
  नाममात्र व्यास		60	70	80	90	100
  d
  d	अधिकतम	60	70	80	90	100
  	मिन	59.81	69.81	79.81	89.78	99.78
  dk	अधिकतम	78	90	100	110	120
  	मिन	77.26	89.13	99.13	109.13	119.13
  d1	अधिकतम	10.22	13.27	13.27	13.27	13.27
  	मिन	10	13	13	13	13
  k	नाममात्र आकार	12	13	13	13	13
  	अधिकतम	12.215	13.215	13.215	13.215	13.215
  	मिन	11.785	12.785	12.785	12.785	12.785
  Lh	मिन	14	16	16	16	16
