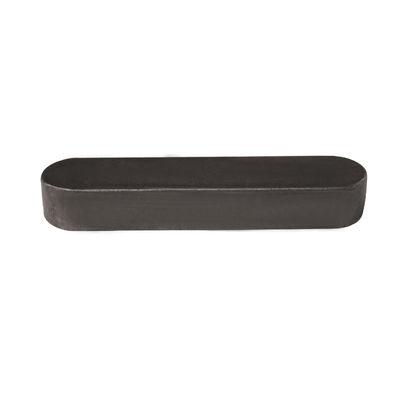

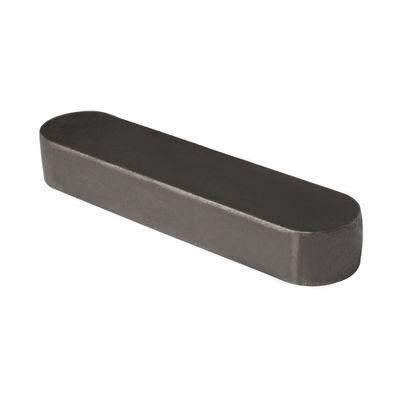

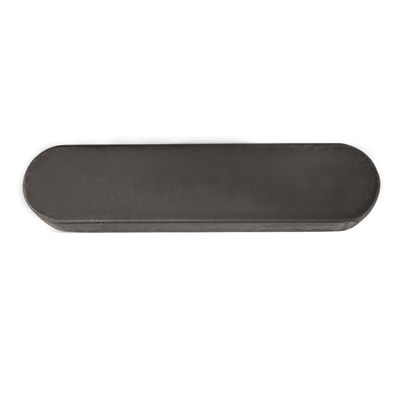

UNI6604 DIN6885 A3 कार्बन स्टील सादा वर्ग और आयताकार कुंजी प्रकार ए
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | लंबाई12~100मिमी |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | वर्ग और आयताकार कुंजी | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | A3 कार्बन स्टील | समाप्त करना | पॉलिश करना, |
| सेवा | OEM/ODM | आकार | वर्गाकार और आयताकार |
| रंग | मैदान | लम्बाई | 12mm-100mm/आपकी आवश्यकताओं के अनुसार |
| चौड़ाई | 4मिमी-50मिमी/आपकी आवश्यकताओं के अनुसार | ऊँचाई | 4mm-28mm/आपकी आवश्यकताओं के अनुसार |
| प्रमुखता देना | कार्बन स्टील सादा वर्ग कुंजी,आयताकार कुंजी प्रकार A,वर्ग DIN 6885 कुंजी |
||
उत्पाद विवरण
UNI6604 DIN6885 A3 कार्बन स्टील सादा वर्ग और आयताकार कुंजी प्रकार ए
:
| सामान्य आकार | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | अधिकतम नाममात्र आकार (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| मिन | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | अधिकतम नाममात्र आकार | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| आयत (h11) | मिन | - | - | - | - | - | 6.91 | 7.91 | |||
| वर्ग ((h8) | मिन | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | चम्फरिंग या गोल करना | मिन | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| अधिकतम | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| सामान्य आकार | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | अधिकतम नाममात्र आकार (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| मिन | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | अधिकतम नाममात्र आकार | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| आयत (h11) | मिन | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| वर्ग ((h8) | मिन | - | - | - | - | - | - | - | |||
| s | चम्फरिंग या गोल करना | मिन | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| अधिकतम | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| सामान्य आकार | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | अधिकतम नाममात्र आकार (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| मिन | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | अधिकतम नाममात्र आकार | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| आयत (h11) | मिन | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| वर्ग ((h8) | मिन | - | - | - | - | - | - | - | |||
| s | चम्फरिंग या गोल करना | मिन | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| अधिकतम | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| सामान्य आकार | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | अधिकतम नाममात्र आकार (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| मिन | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | अधिकतम नाममात्र आकार | 32 | 36 | 40 | 45 | 50 | |||||
| आयत (h11) | मिन | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| वर्ग ((h8) | मिन | - | - | - | - | - | |||||
| s | चम्फरिंग या गोल करना | मिन | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| अधिकतम | 2 | 2 | 3 | 3 | 3 | ||||||
संचालन का सिद्धांत:
फ्लैट कुंजी औद्योगिक भाग हैं जो दो पक्षों और कुंजी मार्ग के पक्ष को बाहर निकालने पर निर्भर करते हैं।
वर्गीकरण:
विभिन्न उपयोगों के अनुसार, फ्लैट कुंजी को साधारण फ्लैट कुंजी, पतली फ्लैट कुंजी, निर्देशित फ्लैट कुंजी तीन प्रकारों में विभाजित किया जा सकता है। सामान्य फ्लैट कुंजी और पतली फ्लैट कुंजी का उपयोग स्थैतिक कनेक्शन के लिए किया जाता है,और निर्देशक फ्लैट कुंजी गतिशील कनेक्शन के लिए प्रयोग किया जाता है.
मानक:
साधारण फ्लैट कुंजियों के लिए मानक DIN6885 है। फ्लैट कुंजियों के दो छोरों के आकार के अनुसार, DIN6885 को तीन प्रकार के ABC में विभाजित किया गया है, प्रकार A दोनों छोरों पर गोल है,प्रकार B दोनों छोरों पर वर्ग है, और प्रकार सी एक छोर पर गोल और दूसरे छोर पर वर्ग है। संबंधित अंतर्राष्ट्रीय मानक UNI6604 को A&B मॉडल में विभाजित किया गया है।
ग्रेड और सामग्री:
कार्बन स्टील 4.8 ग्रेड सामान्यतः इस्तेमाल किया Q235, A3 और अन्य कम कार्बन स्टील प्रसंस्करण, 8.8 ग्रेड सामान्यतः इस्तेमाल किया 35 स्टील, 45 स्टील और अन्य मध्यम कार्बन स्टील प्रसंस्करण;आम तौर पर इस्तेमाल होने वाला स्टेनलेस स्टील 304, 316 और अन्य सामग्री।
सतह उपचार:
चूंकि फ्लैट कुंजी h8 और h11 की चौड़ाई और मोटाई की सहिष्णुता बहुत छोटी है, अर्थात आवश्यकताएं अपेक्षाकृत सटीक हैं,और पारंपरिक जस्ता कोटिंग की सतह उपचार सहिष्णुता आवश्यकताओं से अधिक है, तो यह मूल रूप से प्राकृतिक रंग है।
