डीआईएन 7979 आईएसओ 8735 कार्बन स्टील के साथ समानांतर पिन
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | लंबाई35~55 मिमी |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | आंतरिक धागे के साथ समानांतर पिन | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | A3 कार्बन स्टील | समाप्त करना | शमन करके कठोर करना |
| आकार | शंकु | रंग | मैदान |
| लम्बाई | 35 मिमी-55 मिमी | आकार | एम10-एम16/आपकी आवश्यकताओं के अनुसार |
| प्रमुखता देना | समानांतर पिनों को बुझाना,आंतरिक धागा समानांतर पिन,कार्बन स्टील DIN 7979 पिन |
||
उत्पाद विवरण

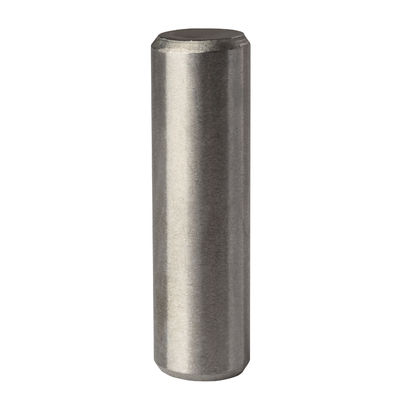

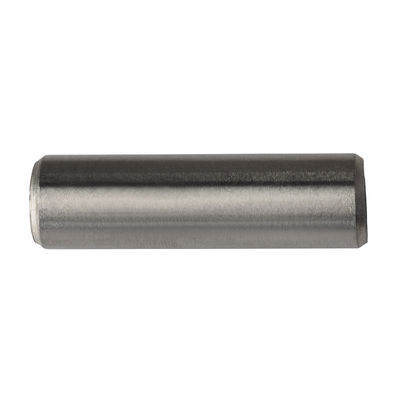

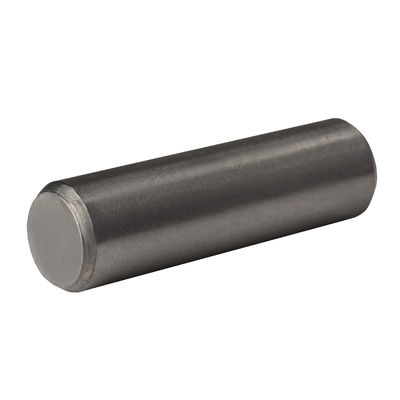

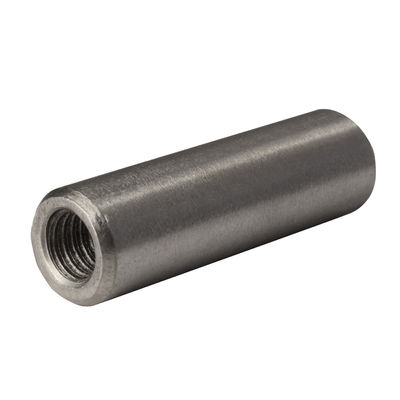

डीआईएन7979 आईएसओ 8735 कार्बन स्टील ए3 आंतरिक धागे के साथ समानांतर पिन को बुझाने से सादा कठोरता
| नाममात्र व्यास | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ20 | |
| d | ||||||||
| d | नाममात्र आकार (m6) | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| अधिकतम | 6.012 | 8.015 | 10.015 | 12.018 | 14.018 | 16.018 | 20.021 | |
| मिन | 6.004 | 8.006 | 10.006 | 12.007 | 14.007 | 16.007 | 20.008 | |
| अ1 | ≈ | 1.2 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 |
| अ2 | ≈ | 0.8 | 1 | 1.2 | 1.6 | 1.8 | 2 | 2.5 |
| c1 | ≈ | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 |
| c2 | ≈ | 2.1 | 2.6 | 3 | 3.8 | 4 | 4.7 | 6 |
| d2 | एम4 | एम5 | एम6 | एम6 | एम8 | एम8 | M10 | |
| d3 | 4.3 | 5.3 | 6.4 | 6.4 | 8.4 | 8.4 | 10.5 | |
| t1 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | |
| t2 | मिन | 10 | 12 | 16 | 16 | 20 | 20 | 25 |
| नाममात्र व्यास | Φ25 | Φ30 | Φ40 | Φ50 | Φ60 | Φ70 | Φ80 | |
| d | ||||||||
| d | नाममात्र आकार (m6) | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
| अधिकतम | 25.021 | 30.021 | 40.025 | 50.025 | 60.03 | 70.03 | 80.03 | |
| मिन | 25.008 | 30.008 | 40.009 | 50.009 | 60.011 | 70.011 | 80.011 | |
| अ1 | ≈ | 4 | 5 | 6.3 | 8 | 10 | 12 | 14 |
| अ2 | ≈ | 3 | 4 | 5 | 6.3 | 8 | 10 | 12 |
| c1 | ≈ | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| c2 | ≈ | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d2 | एम16 | एम20 | एम20 | M24 | M30 | एम36 | M42 | |
| d3 | 17 | 21 | 21 | 25 | 31 | 37 | 43 | |
| t1 | 24 | 30 | 30 | 36 | 40 | 54 | 63 | |
| t2 | मिन | 34 | 42 | 42 | 50 | 56 | 71 | 82 |
विशेषताएं
- उत्कृष्ट कठोरता और पहनने के प्रतिरोध प्राप्त करने के लिए,पिनों को बुझाने और कठोर करने के उपचार से गुजरना पड़ा है, जिसका उपयोग उच्च भार और लगातार उपयोग के अनुप्रयोगों में किया जा सकता है।
- पिन के समानांतर डिजाइन के लिए धन्यवाद, स्थापना और उपयोग के दौरान स्थिर सीधापन सुनिश्चित किया जाता है, झुकने या विरूपण को रोकता हैनीचेबल.
- आंतरिक धागे का डिजाइन संबंधित बोल्टों के साथ जोड़ने की अनुमति देता है, जिससे अधिक सुरक्षित कनेक्शन और स्थिति प्राप्त होती है।.
- अंतरराष्ट्रीय मानकों के अनुसार निर्मित, ये पिन सटीकता और आयामी स्थिरता की गारंटी देते हैं, जिससे उन्हें एकचौड़ापरिशुद्धता मशीनरी और उपकरण की श्रृंखला.
- उच्च शक्ति मिश्र धातु स्टील या अन्य प्रीमियम सामग्री से निर्मित, ये पिन असाधारण शक्ति और संक्षारण प्रतिरोध प्रदर्शित करते हैं, जो उनकी सेवा जीवन भर स्थिरता और विश्वसनीयता सुनिश्चित करते हैं.
लाभ
- बुझाने औरकठोर होनाप्रक्रियाओं में, इन पिनों में अत्यंत उच्च कठोरता होती है, जिससे वे महत्वपूर्णघर्षणऔर दबाव।
- विशेष सतह उपचार के साथ, इन पिन प्रदर्शितबकायापहनने के प्रतिरोध, उनकी सेवा जीवन का विस्तार, प्रतिस्थापन की आवृत्ति को कम करना और अंततः लागत में बचत.
- आंतरिक धागा डिजाइन पिन और नट या घुमावदार छेद के बीच कनेक्शन की स्थिरता और विश्वसनीयता को बढ़ाता है, एक सुरक्षित फिट सुनिश्चित करता है।.
- समानांतर डिजाइन और अनुपालनमानकीकरणस्थापना प्रक्रिया को बहुत सरल और तेज करें.
- इन पिनों को विभिन्न प्रकार के परिशुद्धता उपकरणों में लगाया जा सकता है, जो विभिन्न उद्योगों की जरूरतों को पूरा करते हैं।
आवेदन
- परिशुद्धता मशीनरी: डीआईएन 7979 आईएसओ 8735 आंतरिक धागे के साथ शांत और कठोर समानांतर पिन उच्च परिशुद्धता की स्थिति और कनेक्शन की आवश्यकता होती है जो सटीक मशीनरी में अपरिहार्य घटक हैं,जैसे सीएनसी मशीन टूल्स और स्वचालित उत्पादन लाइनें.
- मोल्ड निर्माण: मोल्ड निर्माण में इन पिनों का उपयोग टेम्पलेट्स, स्लाइड्स और अन्य घटकों को तय करने के लिए किया जाता है, जिससे मोल्ड की सटीकता और स्थिरता सुनिश्चित होती है।
- फिक्स्चर डिजाइन: फिक्स्चर डिजाइन में, इन पिन का उपयोग वर्कपीस की स्थिति और निर्धारण के लिए किया जाता है, जिससे मशीनिंग प्रक्रिया के दौरान सटीकता और स्थिरता सुनिश्चित होती है।
- स्वचालित उपकरण: स्वचालित उपकरणों में, इन पिनों का उपयोग बिजली संचरण, कनेक्शन, स्थिति और अन्य कार्यों के लिए किया जाता है, जिससे उपकरण का सामान्य संचालन सुनिश्चित होता है।
- एयरोस्पेस उद्योग: एयरोस्पेस उद्योग अपने घटकों से अत्यधिक परिशुद्धता और विश्वसनीयता की मांग करता है। इन आवश्यकताओं को DIN 7979 आईएसओ 8735 आंतरिक धागे के साथ शांत और कठोर समानांतर पिन पूरा करते हैं,विभिन्न महत्वपूर्ण घटकों को जोड़ने और तय करने के लिए प्रयोग किया जाता है.
