DIN 471 SUS304 / 65Mn पार्केराइजिंग रिटेनिंग रिंग्स शाफ्ट के लिए सामान्य प्रकार

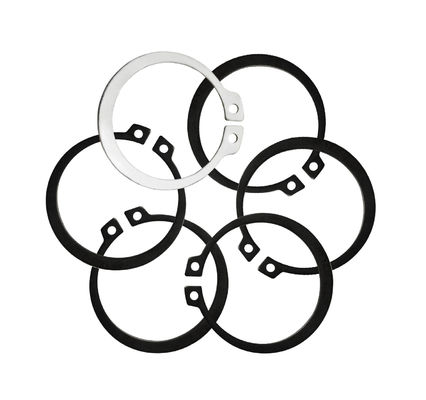

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

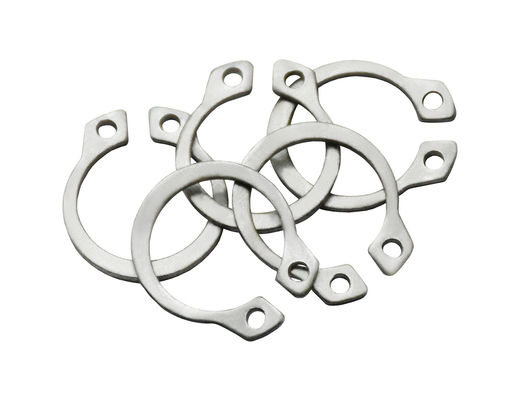

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

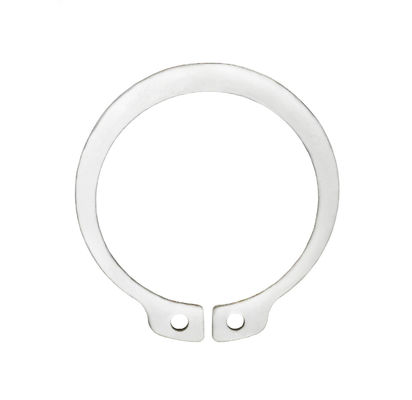

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

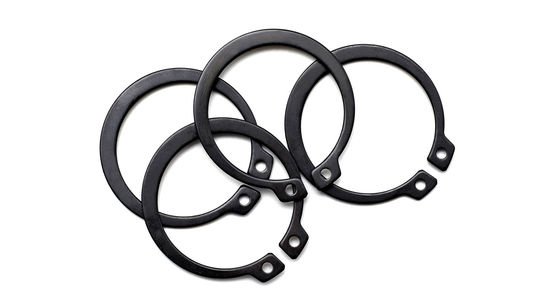

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

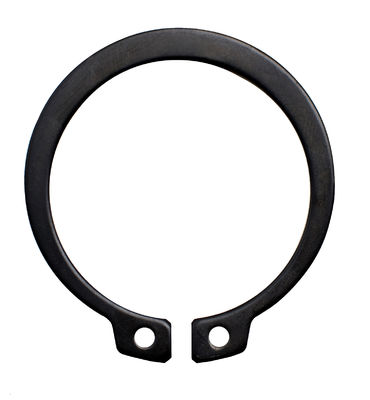

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या Φ17-Φ270
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण कार्टन/प्लास्टिक बैग/पैकिंग फिल्म/पैलेट

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम शाफ्ट के लिए रिटेनिंग रिंग - सामान्य प्रकार मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
प्रकार पकड़े हुए छल्ले Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
प्रमुखता देना

शाफ्ट रिटेनिंग रिंग

,

पार्केराइजिंग रिटेनिंग रिंग

,

दीन 471 रिटेनिंग रिंग
एक संदेश छोड़ें
उत्पाद विवरण

DIN471 SUS304/65Mn शाफ्ट के लिए ब्लैक/पार्केराइजिंग/डाक्रोमेट/प्लेन/गल्वानाइजेशन रिटेनिंग रिंग - सामान्य प्रकार Φ17-Φ270



DIN 471 SUS304 / 65Mn पार्केराइजिंग रिटेनिंग रिंग्स शाफ्ट के लिए सामान्य प्रकार 0

नाममात्र व्यास 8 9 10 11 12 13 14
d ①
s अधिकतम 0.8 0.8 1 1 1 1 1
मिन 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc अधिकतम 9.06 10.16 11.16 12.16 13.36 14.46 15.46
मिन 8.6 9.7 10.7 11.7 12.9 14 15
अ अधिकतम 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 मिन 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
प्रति 1000 इकाइयां ≈ किलोग्राम 0.14 0.15 0.18 0.31 0.37 0.42 0.52
नाममात्र व्यास 15 16 17 18 19 20 21
d ①
s अधिकतम 1 1 1 1 1 1 1
मिन 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc अधिकतम 16.56 17.66 18.72 19.92 20.92 21.92 22.92
मिन 16.1 17.2 18.17 19.37 20.37 21.37 22.37
अ अधिकतम 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 मिन 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
प्रति 1000 इकाइयां ≈ किलोग्राम 0.56 0.6 0.65 0.74 0.83 0.9 1
नाममात्र व्यास 22 24 25 26 28 30 31
d ①
s अधिकतम 1 1.2 1.2 1.2 1.2 1.2 1.2
मिन 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc अधिकतम 23.92 26.32 27.32 28.32 30.6 32.6 33.9
मिन 23.37 25.69 26.69 27.69 29.85 31.85 33.15
अ अधिकतम 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 मिन 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
प्रति 1000 इकाइयां ≈ किलोग्राम 1.1 1.42 1.5 1.6 1.8 2.06 2.1
नाममात्र व्यास 32 34 35 36 37 38 40
d ①
s अधिकतम 1.2 1.5 1.5 1.5 1.5 1.5 1.75
मिन 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc अधिकतम 34.9 37 38.3 39.3 40.3 41.3 44.4
मिन 34.15 36.25 37.55 38.55 39.55 40.55 43.11
अ अधिकतम 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 मिन 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
प्रति 1000 इकाइयां ≈ किलोग्राम 2.21 3.2 3.54 3.7 3.74 3.9 4.7
नाममात्र व्यास 42 45 47 48 50 52 55
d ①
s अधिकतम 1.75 1.75 1.75 1.75 2 2 2
मिन 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc अधिकतम 46.4 49.4 51.6 52.6 55.3 57.3 60.3
मिन 45.11 48.11 50.04 51.04 53.74 55.74 58.74
अ अधिकतम 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 मिन 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
प्रति 1000 इकाइयां ≈ किलोग्राम 5.4 6 6.1 6.7 7.3 8.2 8.3
नाममात्र व्यास 56 58 60 62 63 65 68
d ①
s अधिकतम 2 2 2 2 2 2.5 2.5
मिन 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc अधिकतम 61.3 63.3 65.3 67.3 68.3 70.3 73.6
मिन 59.74 61.74 63.74 65.74 66.74 68.74 72.04
अ अधिकतम 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 मिन 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
प्रति 1000 इकाइयां ≈ किलोग्राम 8.7 10.5 11.1 11.2 12.4 14.3 16
नाममात्र व्यास 70 72 75 78 80 82 85
d ①
s अधिकतम 2.5 2.5 2.5 2.5 2.5 2.5 3
मिन 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc अधिकतम 75.6 77.6 80.6 83.8 86.8 88.8 91.8
मिन 74.04 76.04 79.04 81.96 84.96 86.96 89.96
अ अधिकतम 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 मिन 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
प्रति 1000 इकाइयां ≈ किलोग्राम 16.5 18.1 18.8 20.4 22 24 25.3
नाममात्र व्यास 88 90 92 95 98 100 102
d ①
s अधिकतम 3 3 3 3 3 3 4
मिन 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc अधिकतम 94.8 96.8 98.8 101.8 104.8 106.8 109.3
मिन 92.96 94.96 96.96 99.96 102.96 104.96 107.46
अ अधिकतम 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 मिन 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
प्रति 1000 इकाइयां ≈ किलोग्राम 28 31 32 35 37 38 55
नाममात्र व्यास 105 108 110 112 115 120 125
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 113.3 116.3 118.3 120.3 123.5 128.5 133.5
मिन 111.46 114.46 116.46 118.46 121.37 126.37 131.37
अ अधिकतम 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 मिन 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
प्रति 1000 इकाइयां ≈ किलोग्राम 56 60 64.5 72 74.5 77 79
नाममात्र व्यास 130 135 140 145 150 155 160
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 138.5 143.5 148.5 153.5 159.5 165.5 170.5
मिन 136.37 141.37 146.37 151.37 157.37 163.37 168.37
अ अधिकतम 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 मिन 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
प्रति 1000 इकाइयां ≈ किलोग्राम 82 84 87.5 93 105 107 110
नाममात्र व्यास 165 170 175 180 185 190 195
d ①
s अधिकतम 4 4 4 4 4 4 4
मिन 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc अधिकतम 176 181 186.2 191.2 196.2 201.2 206.2
मिन 173.87 178.87 183.78 188.78 193.78 198.78 203.78
अ अधिकतम 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 मिन 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
प्रति 1000 इकाइयां ≈ किलोग्राम 125 140 150 165 170 175 183
नाममात्र व्यास 200 210 220 230 240 250 260
d ①
s अधिकतम 4 5 5 5 5 5 5
मिन 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc अधिकतम 211.2 223.7 233.7 243.7 254 264 277
मिन 208.78 221.28 231.28 241.28 251.19 261.19 274.19
अ अधिकतम 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 मिन 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
प्रति 1000 इकाइयां ≈ किलोग्राम 195 270 315 330 345 360 375
नाममात्र व्यास 270 280 290 300
d ①
s अधिकतम 5 5 5 5
मिन 4.88 4.88 4.88 4.88
dc अधिकतम 287 297 307 317
मिन 284.19 294.19 304.19 314.19
अ अधिकतम 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 मिन 5 5 5 5
d2 236 246 256 266
प्रति 1000 इकाइयां ≈ किलोग्राम 388 400 415 435


बोरों के लिए रिंग - सामान्य प्रकार एक सामान्य प्रकार का बांधने वाला उपकरण है, जिसका उपयोग मुख्य रूप से अक्षों पर भागों को सुरक्षित करने के लिए किया जाता है, जिससे उन्हें स्थानांतरित या गिरने से रोका जा सकता है।यहाँ विशेषताओं के लिए एक परिचय हैइस प्रकार के रिटेंशन रिंग के फायदे और लागू परिदृश्य:

विशेषताएं:

  1. 1मानक DIN471 के अनुपालन की शर्त के तहत, ये समर्थन छल्ले आमतौर पर विभिन्न मानक आकारों में आते हैं,जो शाफ्ट के व्यास और भाग के आकार के अनुसार अनुकूलित किया जा सकता है जिसे तय करने की आवश्यकता है.
  2. 2.रिटेनिंग रिंग आमतौर पर मध्य में एक छेद के साथ एक गोल धातु शीट से बनी होती है, जो सरल, विश्वसनीय और स्थापित करने में आसान होती है।
  3. 3.विशेष औजारों या उपकरणों की आवश्यकता के बिना, अक्षीय रूप से धक्का देकर या टैप करके, रिटेनिंग रिंग को धुरी पर स्थापित किया जा सकता है, जिससे इसे स्थापित करना आसान हो जाता है।
  4. 4.विभिन्न प्रकार की पर्यावरणीय आवश्यकताओं को पूरा करने के लिए विभिन्न सामग्रियों से रिंग बनाई जा सकती हैं।

लाभः

  • 1रिंगों को स्थापित करने से भागों को धुरी से हटाने या गिरने से प्रभावी ढंग से रोका जा सकता है, जिससे यांत्रिक प्रणाली की सुरक्षा और स्थिरता सुनिश्चित होती है।
  • 2अपनी सादगी के कारण, रिटेनिंग रिंग्स की विनिर्माण लागत अपेक्षाकृत कम होती है, जो उन्हें बड़े पैमाने पर उत्पादन के लिए उपयुक्त बनाती है।
  • 3चूंकि रिटेनिंग रिंग्स का निर्माण DIN471 मानक के अनुसार किया जाता है, इसलिए वे विभिन्न एक्सल व्यास और भाग आकारों के अनुकूल होने में सक्षम हैं, जो उच्च अनुकूलन क्षमता और मजबूत बहुमुखी प्रतिभा का प्रदर्शन करते हैं।
  • 4. समर्थन अंगूठी की संरचना की सादगी के कारण, इसकी स्थापना और हटाने की प्रक्रियाएं दोनों अपेक्षाकृत सरल हैं,जो उपकरण के रखरखाव और भागों के प्रतिस्थापन की सुविधा देता है.

लागू परिदृश्य:

  • एक्सल पर ट्रांसमिशन पार्ट्सः ट्रांसमिशन सिस्टम में, जैसे कि गियर और पोली पहियों में, भागों को एक्सल पर फिक्स करने के लिए रिटेनिंग रिंग्स का उपयोग किया जा सकता है।
  • असर निर्धारणः कुछ अनुप्रयोगों में, अक्षों पर असरों की स्थिरता सुनिश्चित करना आवश्यक है, जहां समर्थन छल्ले खेल में आते हैं।
  • पोजिशनिंग एलिमेंट्सः रिटेनिंग रिंग्स पोजिशनिंग एलिमेंट्स के रूप में भी काम कर सकती हैं, जो अक्षों पर अन्य भागों की सटीक सापेक्ष स्थिति सुनिश्चित करती हैं।
  • भागों को अक्सर बदलने के परिदृश्यः उनकी स्थापना और हटाने में आसानी के कारण, समर्थन के छल्ले विशेष रूप से उन परिदृश्यों के लिए उपयुक्त हैं जिनमें भागों को अक्सर बदलने की आवश्यकता होती है,जैसे कि परीक्षण उपकरण और परीक्षण बेंच में.

संक्षेप में, बोरों के लिए रिटर्निंग रिंग - सामान्य प्रकार सरल संरचनाओं, सुविधाजनक स्थापना, कम लागत, और मजबूत अनुकूलन क्षमता वाले फास्टनर हैं, जो विभिन्न यांत्रिक प्रणालियों में व्यापक रूप से लागू होते हैं।
