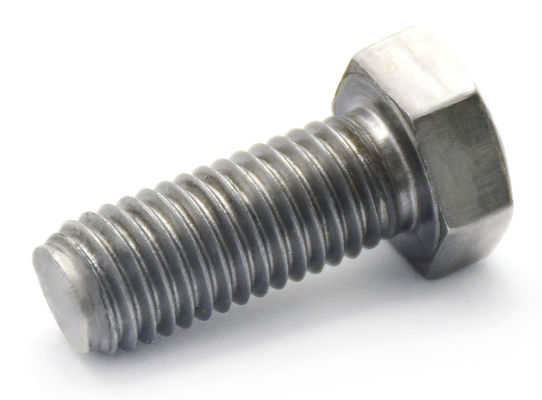

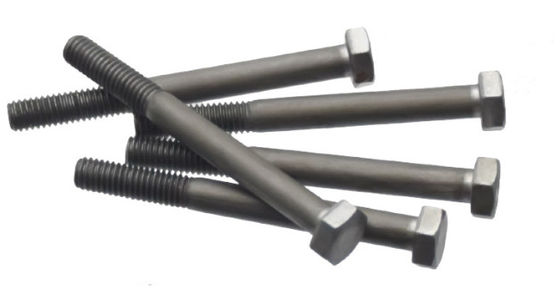

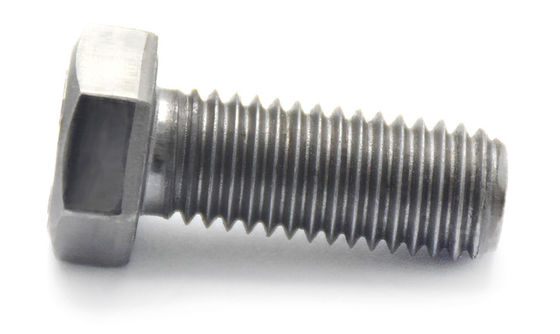

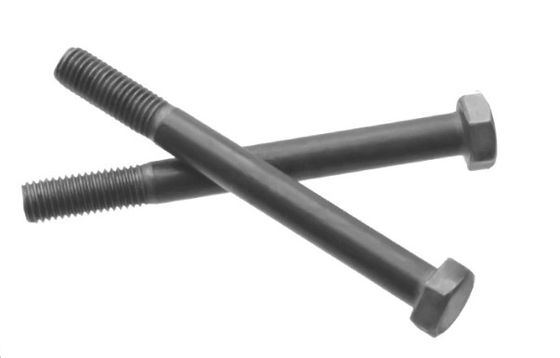

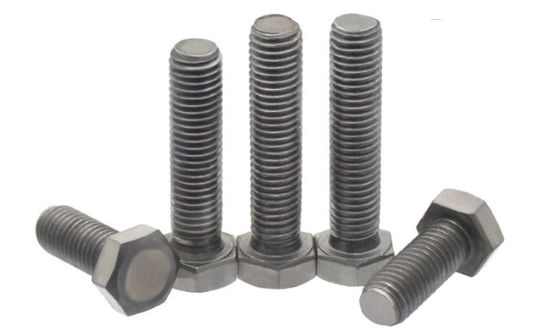

पूर्ण / आधा धागा सादा कार्बन स्टील हेक्सागोन सिर बोल्ट के साथ ठीक पिच DIN961 EN ISO8676
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | M10-M20 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | बारीक पिच धागे के साथ हेक्सागोन हेड बोल्ट | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | कार्बन स्टीलQ195,35K; | भूतल उपचार | सादा, चमकानेवाला |
| ग्रेड | 4.8/8.8/10.9 | आकार | M10-M20/आपकी आवश्यकताओं के अनुसार |
| लम्बाई | 18 मिमी-55 मिमी/आपकी आवश्यकताओं के अनुसार | ||
| प्रमुखता देना | कार्बन स्टील हेक्सागन हेड बोल्ट,साधारण हेक्सागोन हेड बोल्ट,आधा धागा हेक्स हेड बोल्ट |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| specifications and models | Nominal diameter of thread（mm） | Length(mm) | thread pitch(mm) | |
|---|---|---|---|---|
| Grade4.8/Carbon steel Q195 | 16 | 18 | 1.5 | |
| M16*1.5*18 | M16 | 18 | 1.5 | |
| Grade8.8/Carbon steel 35K | 10-20 | 30-55 | 1.25-1.5 | |
| M10*1.25*30 | M10 | 30 | 1.25 | |
| M16*1.5*35 | M16 | 35 | 1.5 | |
| M20*1.5*55 | M20 | 55 | 1.5 | |
| Grade 10.9/Alloy steel 40Cr | M16 | 45 | 1.5 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
उत्पाद विवरण
DIN961 EN ISO8676 पूर्ण/आधा धागा कार्बन स्टील हेक्सागोन हेड बोल्ट्स के साथ फाइन पिच धागा ग्रेड 4.8,6.8,8.8 सादा
| स्क्रू थ्रेड | एम8 | M10 | एम12 | एम14 | एम16 | एम18 | एम20 | एम22 | M24 | |||
| d | ||||||||||||
| पी | पिच | बारीक धागा-1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | |
| बारीक धागा-2 | - | 1.25 | 1.25 | - | - | 1.5 | 2 | 1.5 | 1.5 | |||
| अ | अधिकतम | 3 | 3.75 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | ||
| c | मिन | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| अधिकतम | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
| दा | अधिकतम | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | ||
| डब्लू | ग्रेड ए | मिन | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | |
| ग्रेड बी | मिन | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | ||
| e | ग्रेड ए | मिन | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | |
| ग्रेड बी | मिन | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | ||
| k | नाममात्र आकार | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | ||
| ग्रेड ए | मिन | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | ||
| अधिकतम | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | |||
| ग्रेड बी | मिन | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | ||
| अधिकतम | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | |||
| k1 | मिन | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | ||
| r | मिन | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||
| s | अधिकतम नाममात्र आकार | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | ||
| ग्रेड ए | मिन | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | ||
| ग्रेड बी | मिन | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.16 | 29.16 | 31 | 35 | ||
| प्रति 1000 इस्पात उत्पादों का वजन ((≈kg) | - | - | - | - | - | - | - | - | - | |||
| स्क्रू थ्रेड | M27 | M30 | M33 | एम36 | M39 | M42 | एम४५ | M48 | M52 | |||
| d | ||||||||||||
| पी | पिच | बारीक धागा-1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| बारीक धागा-2 | - | - | - | - | - | - | - | - | - | |||
| अ | अधिकतम | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | ||
| c | मिन | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
| अधिकतम | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |||
| दा | अधिकतम | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | ||
| डब्लू | ग्रेड ए | मिन | - | - | - | - | - | - | - | - | - | |
| ग्रेड बी | मिन | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | ||
| e | ग्रेड ए | मिन | - | - | - | - | - | - | - | - | - | |
| ग्रेड बी | मिन | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | ||
| k | नाममात्र आकार | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | ||
| ग्रेड ए | मिन | - | - | - | - | - | - | - | - | - | ||
| अधिकतम | - | - | - | - | - | - | - | - | - | |||
| ग्रेड बी | मिन | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | ||
| अधिकतम | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | |||
| k1 | मिन | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | ||
| r | मिन | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | ||
| s | अधिकतम नाममात्र आकार | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||
| ग्रेड ए | मिन | - | - | - | - | - | - | - | - | - | ||
| ग्रेड बी | मिन | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| प्रति 1000 इस्पात उत्पादों का वजन ((≈kg) | - | - | - | - | - | - | - | - | - | |||
लाभः
- ठीक पिच बोल्ट का उपयोग आमतौर पर उच्च शक्ति वाले कनेक्शन की आवश्यकता वाली स्थितियों में किया जाता है।सक्षम करता हैएक छोटे से संपर्क क्षेत्र पर बल फैलाने के लिए बोल्ट, जिससे प्रति इकाई क्षेत्र प्रति शक्ति बढ़ जाती है।यह बोल्ट को उच्च तनाव का सामना करने में सक्षम बनाता है और एक ही भार के अधीन होने पर अधिक असर क्षमता रखता है.
- ठीक पीट का डिजाइनधागायह बोल्ट और नट के बीच कसकर फिट होने की अनुमति देता है, असेंबली प्रक्रिया के दौरान रिक्त स्थान और ढीलापन को कम करता है, असेंबली की सटीकता में सुधार करता है,और कनेक्शन की स्थिरता और विश्वसनीयता सुनिश्चित करना.
- ठीक पिच डिजाइन कम करता हैविमोचनतंग फिट में, सीलिंग क्षमता को बढ़ाता है, और सीलिंग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
- हेक्सागोनल सिर डिजाइन प्रदान करता हैश्रेष्ठपकड़ और टॉर्क ट्रांसमिशन की दक्षता, जिससे इंस्टॉलेशन और असेंबलिंग प्रक्रियाओं के दौरान स्क्रूड्राइवर जैसे औजारों से बोल्ट में हेरफेर करना आसान हो जाता है।
विशेषताएं:
- उत्तम पिच डिजाइन: जैसा कि ऊपर उल्लेख किया गया है, इस बोल्ट की मुख्य विशेषता बारीक पिच धागा है, जो उपरोक्त लाभ प्रदान करता है।
- हेक्सागोन हेडहेक्सागोन हेड डिजाइन ऑपरेशन के दौरान स्थिरता और उपकरण के साथ आसान घूर्णन सुनिश्चित करता है।
- अच्छी विनिमेयता: एकीकृत अंतरराष्ट्रीय मानकों का पालन करते हुए, इन बोल्टों में अच्छी विनिमेयता है, जिससे उपयोगकर्ताओं के लिए उन्हें चुनना और बदलना सुविधाजनक हो जाता है।
अनुप्रयोग:
- उच्च-सटीक उपकरणउच्च परिशुद्धता और उत्कृष्ट सील प्रदर्शन के कारण, उन्हें अक्सर सटीक कनेक्शन की आवश्यकता वाले उपकरणों में उपयोग किया जाता है।जैसे सटीक उपकरण और एयरोस्पेस उपकरण.
- कंपन वातावरण: ठीक पिच बोल्ट की उच्च शक्ति और बेहतर ताला लगाने की क्षमता उन्हें कंपन और प्रभाव के अधीन अनुप्रयोगों के लिए उपयुक्त बनाती है, जैसे कि ऑटोमोबाइल, मोटरसाइकिल और जहाज।
- सीलिंग अनुप्रयोग: बारीक पिच बोल्टों का तंग फिट उन्हें विशेष रूप से पाइपलाइनों और ईंधन टैंकों जैसे सील अनुप्रयोगों के लिए उपयुक्त बनाता है।
