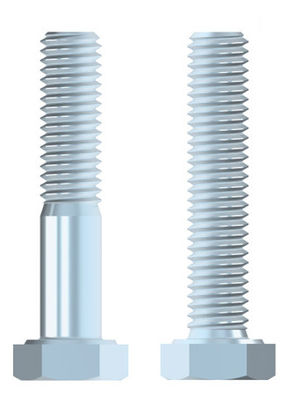

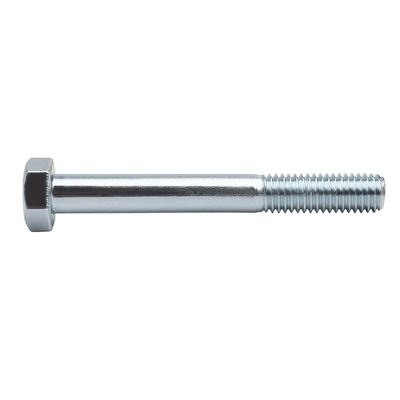

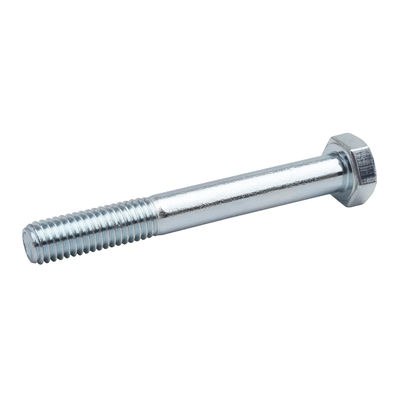

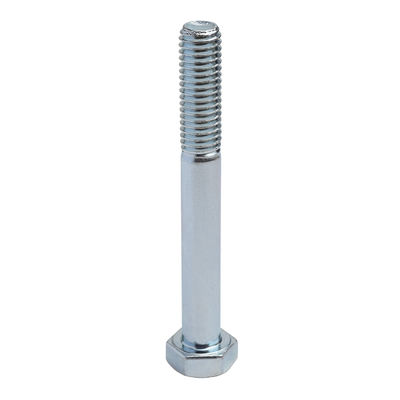

DIN 601 558 EN ISO 4016 4018 हेक्सागोन हेड स्क्रू कार्बन स्टील Q195 जस्ता कोटिंग

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या M5-M16
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में,

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम हेक्सागोन हेड स्क्रू-उत्पाद ग्रेड सी आधा/पूरा धागा मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री कार्बन स्टील Q195 रंग नीला सफेद
सतह उपचार मढ़वाया जस्ता ग्रेड 4.8
आकार M5-M16/आपकी आवश्यकताओं के अनुसार लम्बाई 60 मिमी-110 मिमी/आपकी आवश्यकताओं के अनुरूप
प्रमुखता देना

जस्ता लेपित हेक्सागोन हेड स्क्रू

,

DIN 601 हेक्सागोन हेड स्क्रू

,

जस्ता लेपित हेक्स हेड स्क्रू
एक संदेश छोड़ें
उत्पाद विवरण

DIN 601 558 EN ISO 4016 4018 हेक्सागोन हेड स्क्रू-प्रोडक्ट ग्रेड सी क्लास 4.8 कार्बन स्टील Q195 जस्ता कोटिंग






DIN601DIN 601 558 EN ISO 4016 4018 हेक्सागोन हेड स्क्रू कार्बन स्टील Q195 जस्ता कोटिंग 0

स्क्रू थ्रेड एम5 एम6 एम8 M10 एम12 (M14) एम16 (M18) एम20 (M22) M24 (M27)
d
पी पिच 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 22 24 28 32 36 40 44 48 52 56 60 66
L>200 35 37 41 45 49 53 57 61 65 69 73 79
c अधिकतम 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
dअ अधिकतम 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds अधिकतम 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
मिन 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw मिन 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e मिन 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k नाममात्र आकार 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
अधिकतम 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
मिन 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 मिन 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r मिन 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s अधिकतम नाममात्र आकार 8 10 13 16 18 21 24 27 30 34 36 41
मिन 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
थ्रेड की लंबाई b   - - - - - - - - - - - -
स्क्रू थ्रेड M30 (M33) एम36 (M39) M42 (M45) M48 (M52) M56 (M60) एम६४
d
पी पिच 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 72 78 84 90 96 102 108 116 - - -
L>200 85 91 97 103 109 115 121 129 137 145 153
c अधिकतम 0.8 0.8 0.8 1 1 1 1 1 1 1 1
dअ अधिकतम 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds अधिकतम 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
मिन 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw मिन 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e मिन 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k नाममात्र आकार 18.7 21 22.5 25 26 28 30 33 35 38 40
अधिकतम 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
मिन 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 मिन 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r मिन 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s अधिकतम नाममात्र आकार 46 50 55 60 65 70 75 80 85 90 95
मिन 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
थ्रेड की लंबाई b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 हेक्सागोन हेड स्क्रू कार्बन स्टील Q195 जस्ता कोटिंग 1

स्क्रू थ्रेड
d
एम5 एम6 एम8 M10 एम12 एम16 एम20 M24 M30 एम36
पी पिच
अ अधिकतम
c अधिकतम
dअ अधिकतम
dw मिन
e मिन
k नाममात्र आकार
मिन
अधिकतम
k1 मिन
r मिन
s अधिकतम नाममात्र आकार
मिन
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
प्रति 1000 इस्पात उत्पादों का वजन ((≈kg)
- - - - - - - - - -











विशेषताएं:

  1. हेक्सागोनल सिरडिजाइनहैस्वीकृतसिर पर, जो मानक औजारों जैसे कि चाबी या स्क्रूड्राइवर के साथ लोडिंग और अनलोडिंग को सुविधाजनक बनाता है।
  2. धारण करनाउत्कृष्ट यांत्रिक गुणों के साथ उच्च तन्यता शक्ति और उपज शक्ति, वे उच्च भार और उच्च तनाव में इस्तेमाल किया जा सकता हैवातावरण.
  3. DIN मानकों के अनुसार सख्ती से डिजाइन और निर्मित, शिकंजा सख्ती से नियंत्रित आयामों और सहिष्णुता है,सुनिश्चित करनाउच्च विधानसभा सटीकता और मजबूत विनिमेयता.
  4. प्रीमियम सामग्रियों से निर्मितऐसेकार्बन स्टील और स्टेनलेस स्टील के रूप में, इन शिकंजा उल्लेखनीय संक्षारण प्रतिरोध और स्थायित्व प्रदर्शित.

लाभ:

  1. उच्च शक्ति सामग्री से निर्मितऔरसटीक विनिर्माण, इन शिकंजा स्थिर कनेक्शन प्रदर्शन प्रदान करते हैं, ढीला या टूटने का विरोध.
  2. हेक्सागोनल सिर डिजाइन स्थापित करने और हटाने की प्रक्रिया को सरल और तेज करता है, मानक उपकरणों के उपयोग की अनुमति देता है और काम की दक्षता में सुधार करता है.
  3. धारण करनाउत्कृष्ट यांत्रिक गुणों के साथ उच्च तन्यता शक्ति और उपज शक्ति, वे उच्च भार और उच्च तनाव में इस्तेमाल किया जा सकता हैवातावरण.
  4. डिजाइन और निर्मितसख्ती सेडीआईएन मानकों के अनुसार, शिकंजा के आयाम और सहिष्णुता को सख्ती से नियंत्रित किया जाता है,सुनिश्चित करनाउच्च विधानसभा सटीकता और मजबूत विनिमेयता।.

अनुप्रयोग परिदृश्य:

  1. मैकेनिकल इंजीनियरिंग: मैकेनिकल इंजीनियरिंग के क्षेत्र में, इन शिकंजा का व्यापक रूप से विभिन्न उपकरणों और मशीनों, जैसे कारों, विमानों, जहाजों और भारी मशीनरी को जोड़ने और ठीक करने के लिए उपयोग किया जाता है।
  2. निर्माण उद्योग: स्क्रू का उपयोग आमतौर पर निर्माण उद्योग में इस्पात संरचनाओं, पुलों, सुरंगों और अन्य परियोजनाओं को जोड़ने और तय करने के लिए किया जाता है, जिससे संरचनात्मक स्थिरता और सुरक्षा सुनिश्चित होती है।
  3. इलेक्ट्रॉनिक उपकरण निर्माण: इनका उपयोग इलेक्ट्रॉनिक उपकरणों में सर्किट बोर्ड, चेसिस, आवरण और अन्य घटकों को सुरक्षित करने के लिए किया जाता है, जिससे डिवाइस की स्थिरता और विश्वसनीयता बढ़ जाती है।
  4. अन्य उद्योग: इसके अतिरिक्त, इन पेंचों को रासायनिक, पेट्रोलियम, बिजली, धातु विज्ञान और अन्य उद्योगों में विभिन्न उपकरणों और पाइपलाइनों को जोड़ने और फिक्स करने के लिए अनुप्रयोग मिलते हैं।
