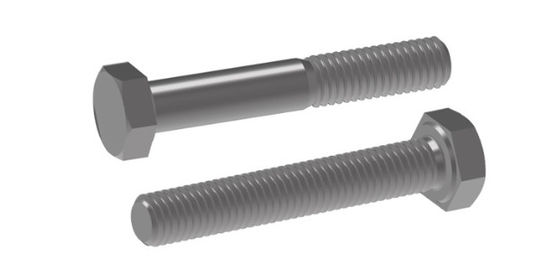

कार्बन स्टील Q195 सादा हेक्सागोन हेड स्क्रू DIN 601 558 EN ISO 4016 4018

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या एम 4-M24
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में,

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम हेक्सागोन हेड स्क्रू-उत्पाद ग्रेड सी आधा/पूरा धागा मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री कार्बन स्टील Q195 रंग मैदान
सतह उपचार चमकाना ग्रेड 4.8
आकार M4-M24/आपकी आवश्यकताओं के अनुसार लम्बाई 60mm-280mm/आपकी आवश्यकताओं के अनुसार
प्रमुखता देना

साधारण हेक्सागोन हेड स्क्रू

,

कार्बन स्टील Q195 हेक्सागोन हेड स्क्रू

,

DIN 601 हेक्स हेड स्क्रू
एक संदेश छोड़ें
उत्पाद विवरण

DIN 601 558 EN ISO 4016 4018 हेक्सागोन हेड स्क्रू-उत्पाद ग्रेड C पूर्ण/अर्ध-ग्रिड वर्ग 4.8 कार्बन स्टील Q195 सादा

प्रयोग:
DIN 558 601 हेक्सागोन हेड बोल्ट का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां कनेक्शन के लिए समायोज्य लंबाई की आवश्यकता होती है।वे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं जहां एक हेक्सागोन सिर के साथ एक threaded कनेक्शन की आवश्यकता है.

विशेषताएं:

  1. समायोज्य लंबाई: डीआईएन 558 601 बोल्टों में अपेक्षाकृत छोटा घुमावदार भाग होता है, जिससे कनेक्शन की लंबाई को समायोजित करने की अनुमति मिलती है।यह लचीलापन उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां कनेक्शन की सटीक लंबाई भिन्न हो सकती है.
  2. हेक्सागोन हेड: हेक्सागोन हेड डिजाइन स्थापना और हटाने के दौरान टोक़ लागू करने के लिए एक सुरक्षित और कुशल तरीका प्रदान करता है।यह हेक्स कुंजी या स्क्रूड्राइवर जैसे सामान्य उपकरणों का उपयोग करके आसानी से कसने और ढीले करने की अनुमति देता है.
  3. मानक विनिर्देश: डीआईएन 558 601 बोल्ट मानक विनिर्देशों का पालन करते हैं, विभिन्न निर्माताओं और अनुप्रयोगों में सुसंगत गुणवत्ता और प्रदर्शन सुनिश्चित करते हैं।यह मानकीकरण विभिन्न प्रणालियों में बोल्टों के चयन और प्रतिस्थापन को भी आसान बनाता है.
  4. सामग्री की विविधता: DIN 558 601 बोल्ट विभिन्न सामग्रियों में उपलब्ध हैं, जिनमें स्टील, स्टेनलेस स्टील और अन्य मिश्र धातु शामिल हैं। यह आवेदन की विशिष्ट आवश्यकताओं के आधार पर चयन की अनुमति देता है,जैसे शक्ति, संक्षारण प्रतिरोध, या तापमान प्रतिरोध।
  5. आकारों की विस्तृत श्रृंखला: DIN 558 601 बोल्ट विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों में उपलब्ध हैं। यह लचीलापन उन्हें विभिन्न उद्योगों और अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाता है।

DIN601कार्बन स्टील Q195 सादा हेक्सागोन हेड स्क्रू DIN 601 558 EN ISO 4016 4018 0

थ्रेड का आकार
d		 एम5 एम6 एम8 M10 एम12 (M14) एम16 (M18) एम20 (M22) M24 (M27)
पी पिच 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 22 24 28 32 36 40 44 48 52 56 60 66
L>200 35 37 41 45 49 53 57 61 65 69 73 79
c अधिकतम 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
dअ अधिकतम 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds अधिकतम 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
मिन 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw मिन 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e मिन 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k नाममात्र आकार 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
अधिकतम 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
मिन 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 मिन 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r मिन 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s अधिकतम नाममात्र आकार 8 10 13 16 18 21 24 27 30 34 36 41
मिन 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
थ्रेड की लंबाई b   - - - - - - - - - - - -



स्क्रू थ्रेड
d		 M30 (M33) एम36 (M39) M42 (M45) M48 (M52) M56 (M60) एम६४
पी पिच 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 72 78 84 90 96 102 108 116 - - -
L>200 85 91 97 103 109 115 121 129 137 145 153
c अधिकतम 0.8 0.8 0.8 1 1 1 1 1 1 1 1
dअ अधिकतम 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds अधिकतम 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
मिन 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw मिन 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e मिन 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k नाममात्र आकार 18.7 21 22.5 25 26 28 30 33 35 38 40
अधिकतम 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
मिन 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 मिन 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r मिन 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s अधिकतम नाममात्र आकार 46 50 55 60 65 70 75 80 85 90 95
मिन 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
थ्रेड की लंबाई b   - - - - - - - - - - -


DIN558कार्बन स्टील Q195 सादा हेक्सागोन हेड स्क्रू DIN 601 558 EN ISO 4016 4018 1

स्क्रू थ्रेड
d
एम5 एम6 एम8 M10 एम12 एम16 एम20 M24 M30 एम36
पी पिच
अ अधिकतम
c अधिकतम
dअ अधिकतम
dw मिन
e मिन
k नाममात्र आकार
मिन
अधिकतम
k1 मिन
r मिन
s अधिकतम नाममात्र आकार
मिन
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
प्रति 1000 इस्पात उत्पादों का वजन ((≈kg)
- - - - - - - - - -
