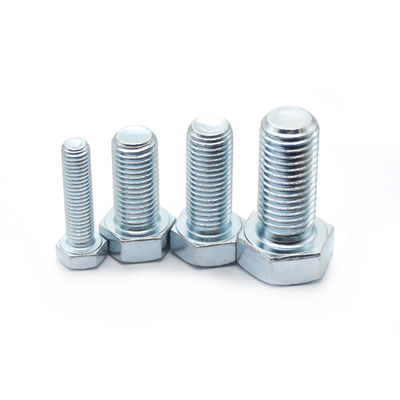

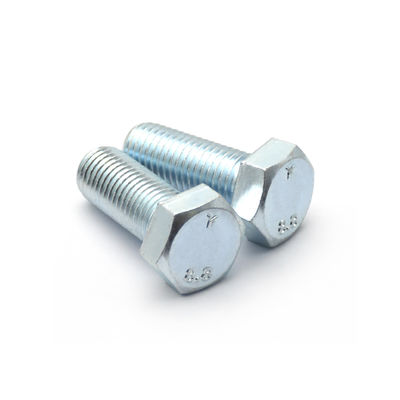

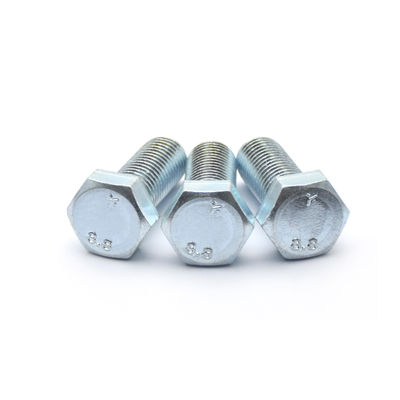

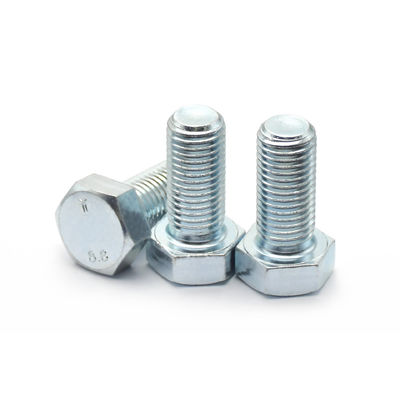

आंशिक रूप से थ्रेडेड गैल्वेनाइज्ड हेक्सागोन हेड बोल्ट DIN931-1 ISO4014 क्लास 8.8 10.9
| उत्पत्ति के प्लेस | चीन का जियांग सू प्रांत |
|---|---|
| ब्रांड नाम | YingYan |
| प्रमाणन | ISO9000 |
| मॉडल संख्या | एम8-एम33 |
| न्यूनतम आदेश मात्रा | 1000 टुकड़े |
| मूल्य | negotiable |
| पैकेजिंग विवरण | छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में, |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | हेक्सागोन हेड बोल्ट आंशिक रूप से पिरोया हुआ | मानक | जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि। |
|---|---|---|---|
| सामग्री | मिश्र धातु स्टील 40Cr/कार्बन स्टील 35K | ग्रेड | 8.8/10.9 एक्ट |
| सतह उपचार | सादा, काला, जस्ता चढ़ाया हुआ/आपकी आवश्यकता के अनुसार | सिर का प्रकार | षटकोणीय सिर |
| सतह | Galvanzied | आकार | एम8-एम33/आपकी आवश्यकताओं के अनुसार |
| लम्बाई | 8 मिमी-240 मिमी/आपकी आवश्यकताओं के अनुसार | ||
| प्रमुखता देना | जस्ती हेक्सागोन हेड बोल्ट,हेक्सागोन हेड बोल्ट DIN931-1,आंशिक रूप से थ्रेडेड गैल्वेनाइज्ड हेक्स बोल्ट |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Carbon steel 35K Grade8.8 | M5-M30 | 30-280 | 1 | |
| M5*45 | M5 | 45 | 10000 | |
| M5*50 | M5 | 50 | 10000 | |
| M5*55 | M5 | 55 | 10000 | |
| M5*65 | M5 | 65 | 10000 | |
| M6*30 | M6 | 30 | 10000 | |
| M6*35 | M6 | 35 | 10000 | |
| M6*50 | M6 | 50 | 10000 | |
| M6*60 | M6 | 60 | 10000 | |
| M6*70 | M6 | 70 | 10000 | |
| M6*100 | M6 | 100 | 10000 | |
| M8*30 | M8 | 30 | 10000 | |
| M8*35 | M8 | 35 | 10000 | |
| M8*40 | M8 | 40 | 10000 | |
| M8*45 | M8 | 45 | 10000 | |
| M8*50 | M8 | 50 | 10000 | |
| M8*55 | M8 | 55 | 10000 | |
| M8*60 | M8 | 60 | 10000 | |
| M8*65 | M8 | 65 | 10000 | |
| M8*70 | M8 | 70 | 10000 | |
| M8*75 | M8 | 75 | 10000 | |
| M8*80 | M8 | 80 | 10000 | |
| M8*85 | M8 | 85 | 10000 | |
| M8*90 | M8 | 90 | 10000 | |
| M8*100 | M8 | 100 | 10000 | |
| M8*110 | M8 | 110 | 10000 | |
| M8*150 | M8 | 150 | 10000 | |
| M8*160 | M8 | 160 | 10000 | |
| M10*40 | M10 | 40 | 10000 | |
| M10*50 | M10 | 50 | 10000 | |
| M10*65 | M10 | 65 | 10000 | |
| M10*70 | M10 | 70 | 10000 | |
| M10*75 | M10 | 75 | 10000 | |
| M10*80 | M10 | 80 | 10000 | |
| M10*90 | M10 | 90 | 10000 | |
| M10*95 | M10 | 95 | 10000 | |
| M10*100 | M10 | 100 | 10000 | |
| M10*120 | M10 | 120 | 10000 | |
| M10*130 | M10 | 130 | 10000 | |
| M10*140 | M10 | 140 | 10000 | |
| M12*50 | M12 | 50 | 10000 | |
| M12*55 | M12 | 55 | 10000 | |
| M12*60 | M12 | 60 | 10000 | |
| M12*70 | M12 | 70 | 10000 | |
| M12*75 | M12 | 75 | 10000 | |
| M12*80 | M12 | 80 | 10000 | |
| M12*85 | M12 | 85 | 10000 | |
| M12*90 | M12 | 90 | 10000 | |
| M12*95 | M12 | 95 | 10000 | |
| M12*100 | M12 | 100 | 10000 | |
| M12*105 | M12 | 105 | 10000 | |
| M12*110 | M12 | 110 | 10000 | |
| M12*120 | M12 | 120 | 10000 | |
| M12*130 | M12 | 130 | 10000 | |
| M12*140 | M12 | 140 | 10000 | |
| M12*150 | M12 | 150 | 10000 | |
| M12*160 | M12 | 160 | 10000 | |
| M12*165 | M12 | 165 | 10000 | |
| M12*190 | M12 | 190 | 10000 | |
| M14*60 | M14 | 60 | 10000 | |
| M14*75 | M14 | 75 | 10000 | |
| M16*50 | M16 | 50 | 10000 | |
| M16*60 | M16 | 60 | 10000 | |
| M16*65 | M16 | 65 | 10000 | |
| M16*70 | M16 | 70 | 10000 | |
| M16*75 | M16 | 75 | 10000 | |
| M16*80 | M16 | 80 | 10000 | |
| M16*85 | M16 | 85 | 10000 | |
| M16*90 | M16 | 90 | 10000 | |
| M16*95 | M16 | 95 | 10000 | |
| M16*100 | M16 | 100 | 10000 | |
| M16*110 | M16 | 110 | 10000 | |
| M16*120 | M16 | 120 | 10000 | |
| M16*130 | M16 | 130 | 10000 | |
| M16*140 | M16 | 140 | 10000 | |
| M16*150 | M16 | 150 | 10000 | |
| M16*200 | M16 | 200 | 10000 | |
| M16*210 | M16 | 210 | 10000 | |
| M16*240 | M16 | 240 | 10000 | |
| M16*260 | M16 | 260 | 10000 | |
| M16*280 | M16 | 280 | 10000 | |
| M18*60 | M18 | 60 | 10000 | |
| M18*140 | M18 | 140 | 10000 | |
| M20*60 | M20 | 60 | 10000 | |
| M20*65 | M20 | 65 | 10000 | |
| M20*70 | M20 | 70 | 10000 | |
| M20*75 | M20 | 75 | 10000 | |
| M20*80 | M20 | 80 | 10000 | |
| M20*85 | M20 | 85 | 10000 | |
| M20*90 | M20 | 90 | 10000 | |
| M20*100 | M20 | 100 | 10000 | |
| M20*110 | M20 | 110 | 10000 | |
| M20*120 | M20 | 120 | 10000 | |
| M20*130 | M20 | 130 | 10000 | |
| M20*140 | M20 | 140 | 10000 | |
| M20*150 | M20 | 150 | 10000 | |
| M20*160 | M20 | 160 | 10000 | |
| M20*170 | M20 | 170 | 10000 | |
| M20*200 | M20 | 200 | 10000 | |
| M20*210 | M20 | 210 | 10000 | |
| M20*220 | M20 | 220 | 10000 | |
| M20*240 | M20 | 240 | 10000 | |
| M20*250 | M20 | 250 | 10000 | |
| M22*70 | M22 | 70 | 10000 | |
| M22*100 | M22 | 100 | 10000 | |
| M22*180 | M22 | 180 | 10000 | |
| M22*200 | M22 | 200 | 10000 | |
| M24*80 | M24 | 80 | 10000 | |
| M24*90 | M24 | 90 | 10000 | |
| M24*95 | M24 | 95 | 10000 | |
| M24*100 | M24 | 100 | 10000 | |
| M24*120 | M24 | 120 | 10000 | |
| M24*140 | M24 | 140 | 10000 | |
| M24*150 | M24 | 150 | 10000 | |
| M24*170 | M24 | 170 | 10000 | |
| M24*200 | M24 | 200 | 10000 | |
| M24*210 | M24 | 210 | 10000 | |
| M24*240 | M24 | 240 | 10000 | |
| M27*150 | M27 | 150 | 10000 | |
| M30*110 | M30 | 110 | 10000 | |
| M30*140 | M30 | 140 | 10000 | |
| Aolly Steel 40Cr Grade10.9 | M6-M22 | 40-140 | 1 | |
| M6*40 | M6 | 40 | 10000 | |
| M8*120 | M8 | 120 | 10000 | |
| M10*120 | M10 | 120 | 10000 | |
| M12*80 | M12 | 80 | 10000 | |
| M14*45 | M14 | 45 | 10000 | |
| M16*140 | M16 | 140 | 10000 | |
| M22*110 | M22 | 110 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
उत्पाद विवरण
DIN931-1 ISO4014 हेक्सागोन हेड बोल्ट आंशिक रूप से थ्रेडेड गैल्वेनाइज कार्बन स्टील 35K/एलॉय स्टील 40Cr क्लास 8.8 10.9
DIN931 आंशिक धागे के साथ हेक्सागोनल हेड बोल्ट वे बोल्ट हैं जो जर्मन मानक संस्थान, ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित तकनीकी विनिर्देशों का पालन करते हैं।इन बोल्टों में कई प्रमुख विशेषताएं और लाभ हैं, उन्हें विभिन्न इंजीनियरिंग अनुप्रयोगों के लिए उपयुक्त बनाता है।
संरचनात्मक विशेषताएं:
- हेड डिज़ाइनः बोल्ट में हेक्सागोनल हेड होता है, जो कि चाबियों या सॉकेट चाबियों जैसे उपकरणों का उपयोग करके आसान स्थापना और हटाने की अनुमति देता है।
- थ्रेड सेक्शन: बोल्ट में आंशिक थ्रेड होता है, जिसका अर्थ है कि शांक का केवल एक हिस्सा थ्रेड होता है।यह डिजाइन अनुप्रयोगों जहां बोल्ट एक घटक के माध्यम से पारित करने की जरूरत है और दूसरी तरफ एक नट के साथ कसने के लिए उपयुक्त है.
मानकीकरण और विनिर्देश:
- DIN931 मानक: बोल्ट DIN931 मानक के अनुरूप हैं, आयामों, सामग्रियों और प्रदर्शन के संदर्भ में स्थिरता और विश्वसनीयता सुनिश्चित करते हैं।
- आकारों की रेंजः वे एम 1.6 मिमी से एम 64 मिमी और L12 मिमी से L500 मिमी तक शांक लंबाई के धागे के आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं, जो विभिन्न इंजीनियरिंग आवश्यकताओं को पूरा करते हैं।
सामग्री और प्रदर्शन:
- सामग्री आवश्यकताएंः DIN931 हेक्सागोनल हेड बोल्ट आमतौर पर कार्बन स्टील, मिश्र धातु स्टील या स्टेनलेस स्टील जैसी उच्च शक्ति वाली सामग्रियों से बने होते हैं।इन सामग्रियों में उत्कृष्ट यांत्रिक गुण होते हैं, संक्षारण प्रतिरोध और स्थायित्व।
- प्रदर्शन ग्रेडः सामग्री और आकार के आधार पर, बोल्ट के विभिन्न प्रदर्शन ग्रेड होते हैं, जैसे कि स्टील बोल्ट के लिए 8.8 और 10.9 और स्टेनलेस स्टील बोल्ट के लिए A2-70 और A4-70।
अनुप्रयोग क्षेत्र:
- आंशिक धागे के साथ DIN931 हेक्सागोनल हेड बोल्ट विभिन्न उद्योगों में अनुप्रयोग पाते हैं, जिनमें मशीनरी, ऑटोमोटिव, जहाज निर्माण और निर्माण शामिल हैं।वे संरचनात्मक घटकों को कसने के लिए उपयोग किया जाता है, पाइपों को जोड़ने, उपकरण स्थापित करने और अन्य उद्देश्यों के लिए, सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करना।
लाभः
- स्थापना और हटाने में आसानी: हेक्सागोनल हेड डिजाइन उपकरण का उपयोग करके कुशल घूर्णन की सुविधा देता है, जिससे कार्य दक्षता में सुधार होता है।
- लचीलापन: आंशिक धागा डिजाइन विभिन्न कनेक्शन परिदृश्यों में लचीलापन की अनुमति देता है।
- विश्वसनीयता और स्थायित्व: उच्च शक्ति सामग्री का उपयोग और DIN931 मानकों का पालन विभिन्न इंजीनियरिंग अनुप्रयोगों की मांगों को पूरा करने के लिए बोल्ट की विश्वसनीयता और स्थायित्व सुनिश्चित करता है.
| थ्रेड का आकार d |
एम1.6 | एम2 | एम2.5 | एम3 | (M3.5) | एम4 | एम5 | एम6 | (M7) | एम8 | M10 | एम12 | |||
| पी | थ्रेड पिच | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | ||
| b | रेफ. | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | |
| 125 |
- | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | |||
| L>200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | |||
| c | मिन | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||
| अधिकतम | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | |||
| dअ | अधिकतम | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | ||
| ds | अधिकतम नाममात्र आकार | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||
| मिन | ग्रेड ए | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | ||
| ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | |||
| dw | मिन | ग्रेड ए | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 | |
| ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | |||
| e | मिन | ग्रेड ए | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | |
| ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | |||
| k | नाममात्र आकार | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | ||
| ग्रेड ए | मिन | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | ||
| अधिकतम | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |||
| ग्रेड बी | मिन | - | - | - | - | - | - | - | - | - | - | - | - | ||
| अधिकतम | - | - | - | - | - | - | - | - | - | - | - | - | |||
| k1 | मिन | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | ||
| r | मिन | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | ||
| s | अधिकतम नाममात्र आकार | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | ||
| मिन | ग्रेड ए | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | ||
| ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | |||
| थ्रेड की लंबाई b | - | - | - | - | - | - | - | - | - | - | - | - | |||
| थ्रेड का आकार d |
(M14) | एम16 | (M18) | एम20 | (M22) | M24 | (M27) | M30 | (M33) | एम36 | (M39) | |||
| पी | थ्रेड पिच | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
| b | रेफ. | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
| 125 |
40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |||
| L>200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |||
| c | मिन | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | ||
| अधिकतम | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |||
| dअ | अधिकतम | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | ||
| ds | अधिकतम नाममात्र आकार | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
| मिन | ग्रेड ए | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | ||
| ग्रेड बी | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |||
| dw | मिन | ग्रेड ए | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | |
| ग्रेड बी | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |||
| e | मिन | ग्रेड ए | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | |
| ग्रेड बी | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |||
| k | नाममात्र आकार | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | ||
| ग्रेड ए | मिन | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | ||
| अधिकतम | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |||
| ग्रेड बी | मिन | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | ||
| अधिकतम | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | |||
| k1 | मिन | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | ||
| r | मिन | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
| s | अधिकतम नाममात्र आकार | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
| मिन | ग्रेड ए | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | ||
| ग्रेड बी | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
| थ्रेड की लंबाई b | - | - | - | - | - | - | - | - | - | - | - | |||
