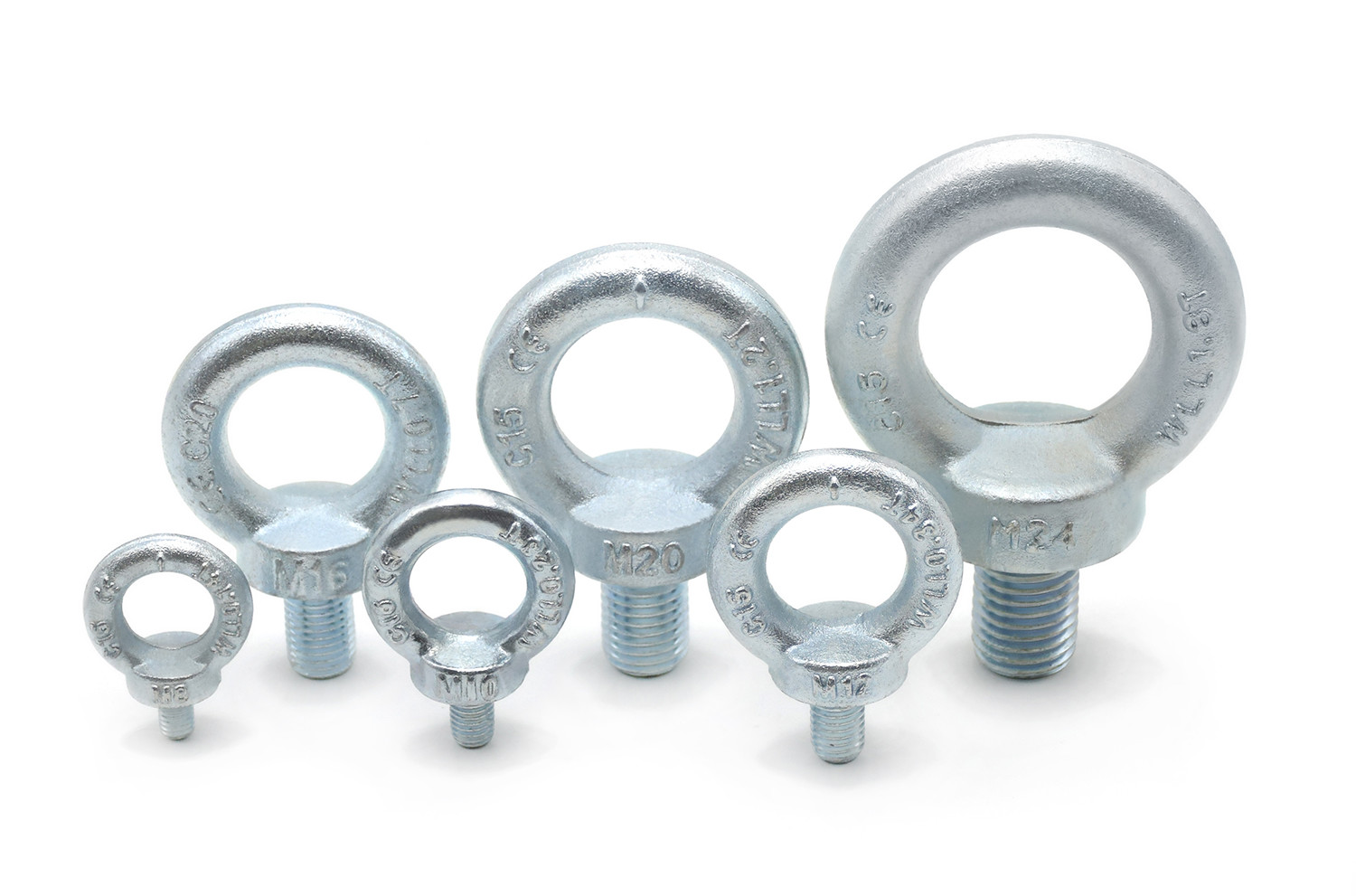

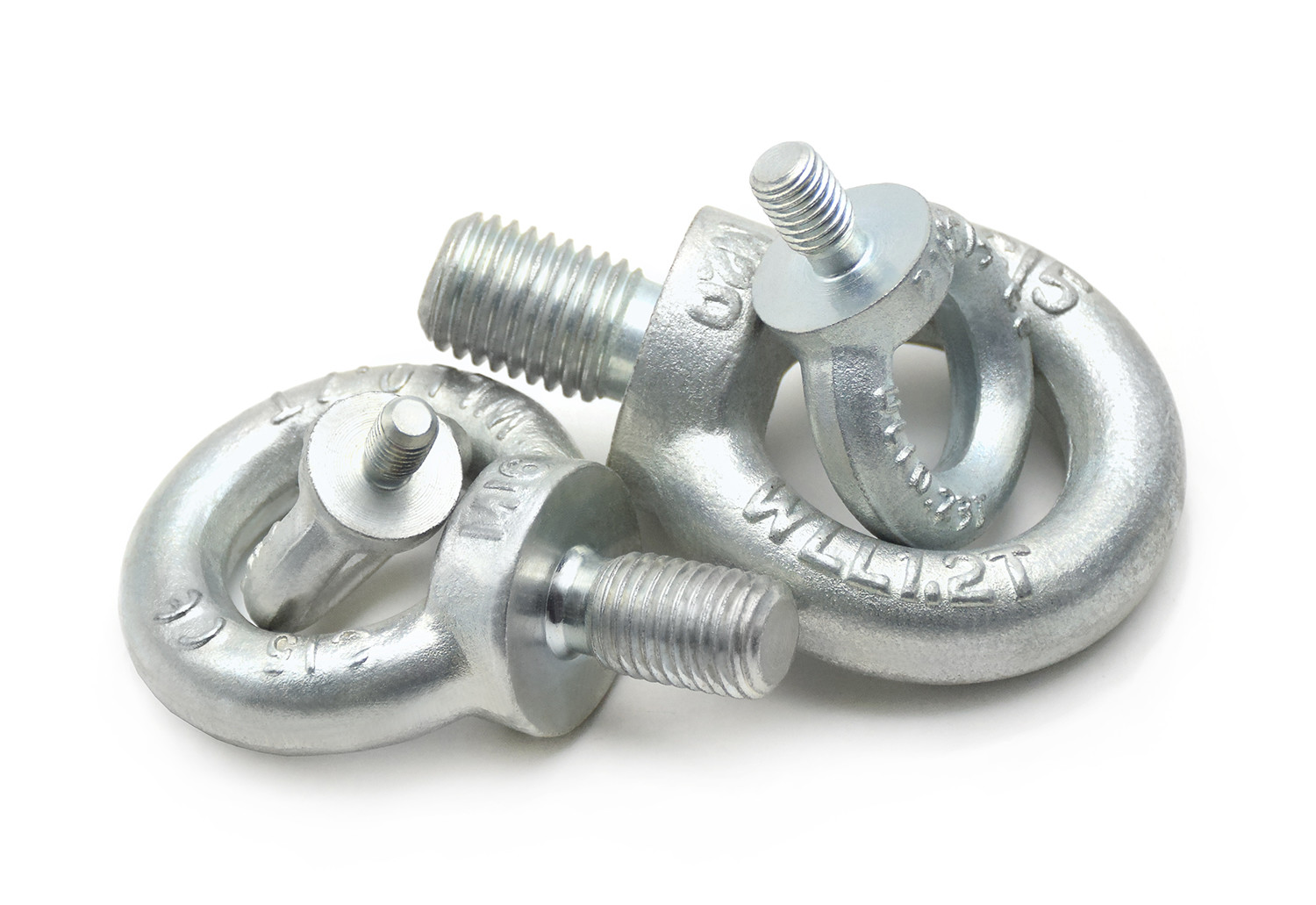

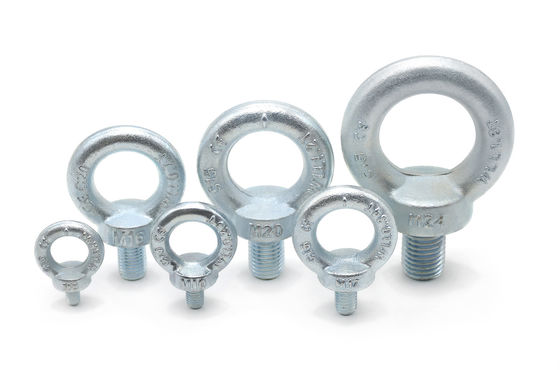

DIN580 हार्डवेयर रिगिंग गैल्वेनाइज्ड लिफ्टिंग आई बोल्ट कार्बन स्टील ड्रॉप फोल्डेड डाक्रोमेट

  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
उत्पत्ति के प्लेस चीन का जियांग सू प्रांत
ब्रांड नाम YingYan
प्रमाणन ISO9000
मॉडल संख्या M8-M24
न्यूनतम आदेश मात्रा 1000 टुकड़े
मूल्य negotiable
पैकेजिंग विवरण छोटे बक्से, प्लास्टिक बैग, थोक डिब्बों में,

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नाम आई बोल्ट उठाना मानक जीबी/डीआईएन/एएसएमई/एन/आईएसओ इत्यादि।
सामग्री कार्बन स्टील 45 # सतह उपचार Zn-प्लेट, डाक्रोमेट
आकार M8-M24/आपकी आवश्यकताओं के अनुसार लम्बाई 15मिमी-50मिमी/आपकी आवश्यकताओं के अनुरूप
प्रमुखता देना

रिगिंग लिफ्टिंग आई बोल्ट

,

गैल्वेनाइज्ड लिफ्टिंग आई बोल्ट

,

DIN580 रिगिंग आई बोल्ट
एक संदेश छोड़ें
उत्पाद विवरण

DIN580 हार्डवेयर रिगिंग गैल्वेनाइज्ड लिफ्टिंग आई बोल्ट कार्बन स्टील ड्रॉप फोल्डेड डाक्रोमेट सतह



DIN580 हार्डवेयर रिगिंग गैल्वेनाइज्ड लिफ्टिंग आई बोल्ट कार्बन स्टील ड्रॉप फोल्डेड डाक्रोमेट 0

स्क्रू थ्रेड एम8 M10 एम12 एम16 एम20 M24 M30 एम36
d
d2 नाममात्र आकार 20 25 30 35 40 50 65 75
मिन 19.5 24.5 29.5 34.5 39.5 49.4 64.3 74.3
अधिकतम 20.9 25.9 30.9 36.1 41.1 51.2 66.3 76.5
d3 नाममात्र आकार 36 45 54 63 72 90 108 126
मिन 35.5 44.5 53.5 62.5 71.5 89.4 107.3 125.2
अधिकतम 37.1 46.1 55.1 64.1 73.1 91.2 109.5 127.7
d4 नाममात्र आकार 20 25 30 35 40 50 60 70
मिन 19.1 24.1 29.1 33.9 38.9 48.8 58.7 68.5
अधिकतम 20.5 25.5 30.5 35.5 40.5 50.6 60.7 70.7
e नाममात्र आकार 6 8 10 12 14 18 22 26
मिन 5.5 7.5 9.5 11.5 13.5 17.5 21.4 25.3
अधिकतम 6.9 8.9 10.9 12.9 14.9 19.1 23.2 27.3
f अधिकतम 2.5 3 3.5 4 5 6 7 8
डीएस अधिकतम नाममात्र आकार 6 7.7 9.4 13 16.4 19.6 25 30.3
मिन 5.82 7.48 9.18 12.73 16.13 19.27 24.67 29.91
h नाममात्र आकार 36 45 53 62 71 90 109 128
मिन 35.5 44.5 52.5 61.5 70.5 89.4 108.3 127.2
  37.1 46.1 54.1 63.1 72.1 91.2 110.5 129.7
k नाममात्र आकार 8 10 12 14 16 20 24 28
मिन 7.5 9.5 11.5 13.5 15.5 19.5 23.4 27.3
अधिकतम 8.9 10.9 12.9 14.9 16.9 21.1 25.2 29.3
L नाममात्र आकार 13 17 20.5 27 30 36 45 54
मिन 12.65 16.65 20.08 26.58 29.58 35.5 44.5 53.5
अधिकतम 13.35 17.35 20.92 27.42 30.42 36.5 45.5 54.5
m नाममात्र आकार 10 12 14 16 19 24 28 32
मिन 9.5 11.5 13.5 15.5 18.5 23.5 27.4 31.3
अधिकतम 10.9 12.9 14.9 16.9 19.9 25.1 29.2 33.3
प्रति इकाई ≈ किलो 0.06 0.11 0.18 0.28 0.45 0.74 1.66 2.65
स्क्रू थ्रेड M42 M48 M56 एम६४ M72×6 M80×6 M100×6
d
d2 नाममात्र आकार 85 100 110 120 150 170 190
मिन 84.3 99.2 108.9 118.9 148.8 168.5 188.5
अधिकतम 86.5 101.7 112.1 122.1 152.4 173 193
d3 नाममात्र आकार 144 166 184 206 260 296 330
मिन 143.2 164.9 182.8 204.8 258.5 294.3 328.3
अधिकतम 145.7 168.1 186.4 208.4 263 299.3 333.3
d4 नाममात्र आकार 80 90 100 110 140 160 180
मिन 78.5 88.3 98.1 107.9 137.6 157.3 177
अधिकतम 80.7 90.8 100.9 111.1 141.2 161.3 181.5
e नाममात्र आकार 30 35 38 42 50 55 60
मिन 29.3 34.2 37.1 41.1 48.9 53.8 58.8
अधिकतम 31.3 36.7 39.9 43.9 52.1 57.4 62.4
f अधिकतम 9 10 11 12 12 12 12
डीएस अधिकतम नाममात्र आकार 35.6 41 48.3 55.7 63.7 71.7 91.7
मिन 35.21 40.61 47.91 55.24 63.24 71.24 91.16
h नाममात्र आकार 147 168 187 208 260 298 330
मिन 146.2 166.9 185.8 206.8 258.5 296.3 328.3
  148.7 170.1 189.4 210.4 263 301.3 333.3
k नाममात्र आकार 32 38 42 48 60 68 75
मिन 31.3 37.2 41.1 47.1 58.9 66.8 73.8
अधिकतम 33.3 39.7 43.9 49.9 62.1 70.4 77.4
L नाममात्र आकार 63 68 78 90 100 112 130
मिन 62.4 67.4 77.4 89.3 99.3 111.3 129.2
अधिकतम 63.6 68.6 78.6 90.7 100.7 112.7 130.8
m नाममात्र आकार 38 46 50 58 72 80 88
मिन 37.3 45.2 49.1 57.1 70.9 78.8 86.8
अधिकतम 39.5 47.7 51.9 59.9 74.1 82.4 90.4
प्रति इकाई ≈ किलो 4.03 6.38 8.8 12.4 23.3 34.2 49.1





विशेषताएं:

  1. DIN580 उठाने वाली आंखबोल्टM6 से लेकर M100 तक के आकारों की एक विस्तृत श्रृंखला प्रदान करते हैं, जो विभिन्न लोड-बेयरिंग और कनेक्शन आवश्यकताओं को पूरा करते हैं।
  2. उच्च गुणवत्ता वाले 45# स्टील से निर्मित, इन DIN580उठानाआंखों के बोल्ट असाधारण मजबूती और स्थायित्व प्रदर्शित करते हैं।
  3. अद्वितीय सतह उपचारःसतह को विशेष उपचार (जैसे कि CORRUD-DT) से गुजरना पड़ता है, जो नियमित गैल्वनाइजेशन की तुलना में कम से कम 20 गुना अधिक संक्षारण प्रतिरोध प्रदान करता है।

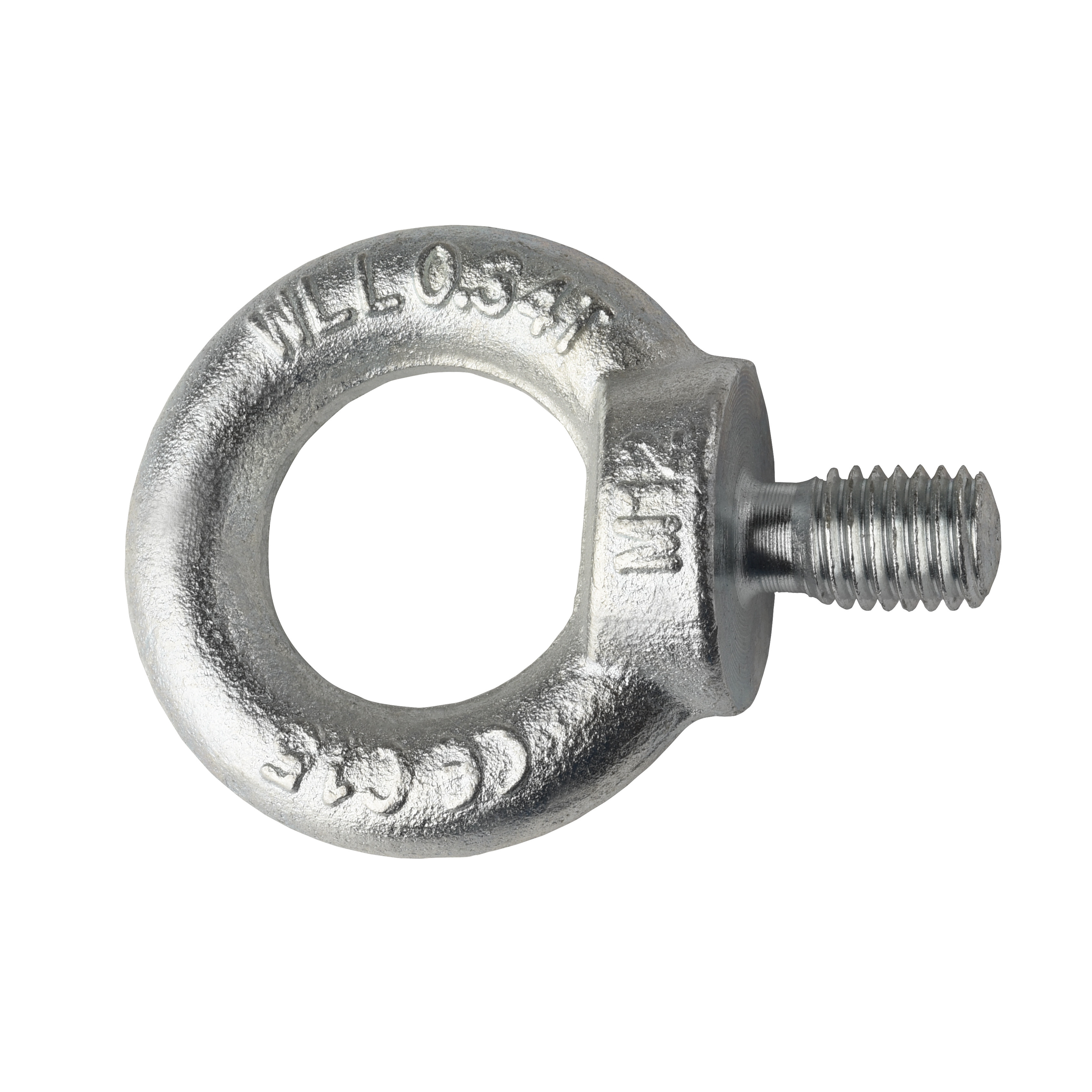

  4. सुरक्षा चिह्न:लिफ्टिंग आई बोल्ट को C15, C20, वर्किंग लोड लिमिट (WLL) और आकार विनिर्देश जैसे पदनामों के साथ चिह्नित किया जाता है। ग्राहक की आवश्यकताओं के अनुसार कस्टम विनिर्देशों और चिह्नों को बनाया जा सकता है।
  5. उत्पाद की गुणवत्ता सुनिश्चित करने के लिए,बोल्टएक एकीकृत फोर्जिंग प्रक्रिया के माध्यम से निर्मित होते हैं और मानकीकरण के साथ-साथ कठोरता परीक्षण से गुजरते हैं।

लाभ:

  1. अधिकतम भार क्षमताका40T तक, ये बोल्ट भारी भार उठाने के कार्य के लिए उपयुक्त हैं।
  2. इसके लिए धन्यवादविशेषसतह उपचार प्रक्रिया, बोल्ट कठिन वातावरण में जंग और संक्षारण का सामना करने में सक्षम हैं।
  3. छोड़ने से पहलेकारखाना, इन उत्पादों को उपयोग के दौरान उनकी सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए कठोर परीक्षण और गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरना पड़ता है।
  4. इन बोल्टों का उपयोग किया जा सकता हैमेंउद्योगों और क्षेत्रों की एक विस्तृत श्रृंखला, विभिन्न परिदृश्यों में विविध उठाने की जरूरतों को पूरा करना।

आवेदन:

  1. बंदरगाह और नौवहन: जहाजों को लंगर लगाने और माल उठाने के लिए प्रयोग किया जाता है।
  2. निर्माण: निर्माण स्थलों पर निर्माण सामग्री और उपकरण उठाने के लिए कार्यरत।
  3. औद्योगिक निर्माण: मशीन निर्माण, ऑटोमोबाइल उत्पादन और अन्य क्षेत्रों में उपकरण उठाने और सुरक्षित करने के लिए उपयोग किया जाता है।
  4. ऊर्जा और अवसंरचना: बिजली, पेट्रोकेमिकल, खनन और अन्य उद्योगों में उपकरणों की स्थापना और रखरखाव में लागू होता है।
  5. अन्य विशिष्ट क्षेत्र: भी व्यापक रूप से एयरोस्पेस, रेलवे, पुल निर्माण, और अन्य क्षेत्रों में उठाने और सुरक्षित कार्यों के लिए इस्तेमाल किया।
