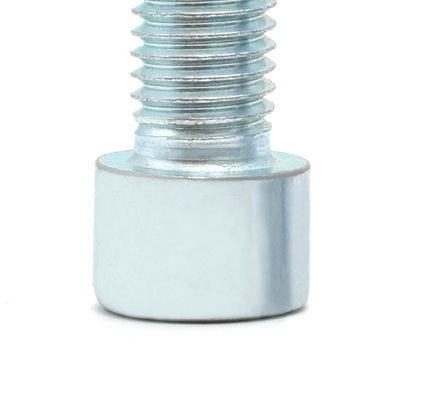

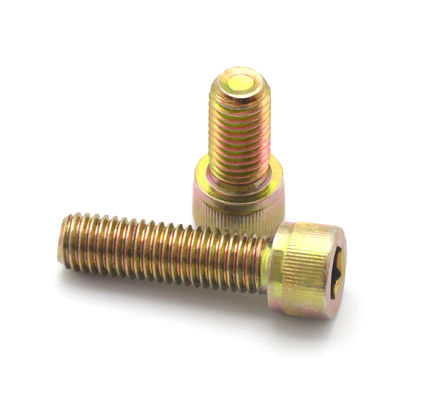

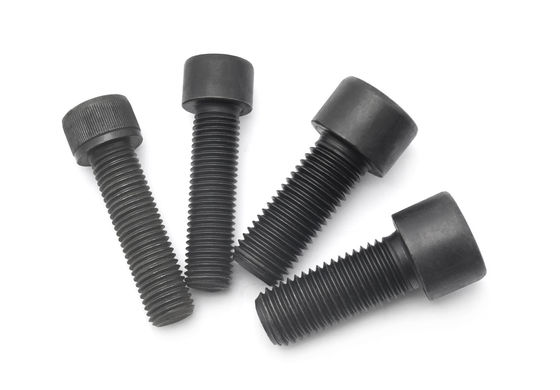

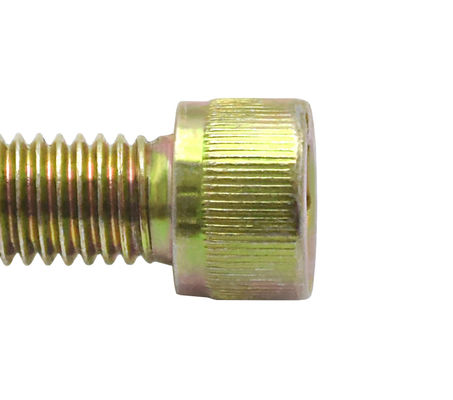

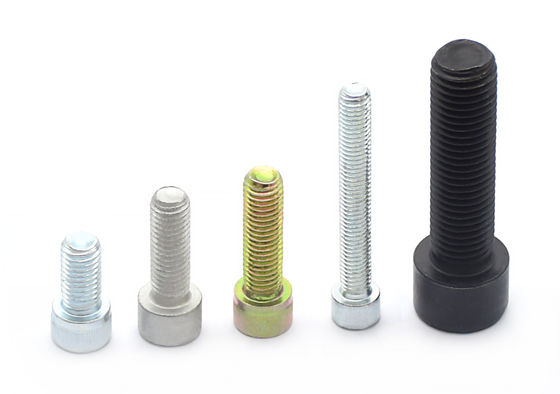

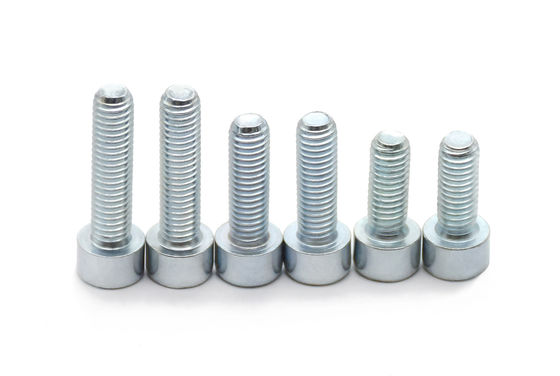

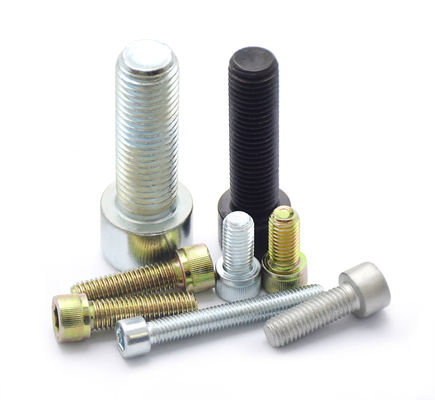

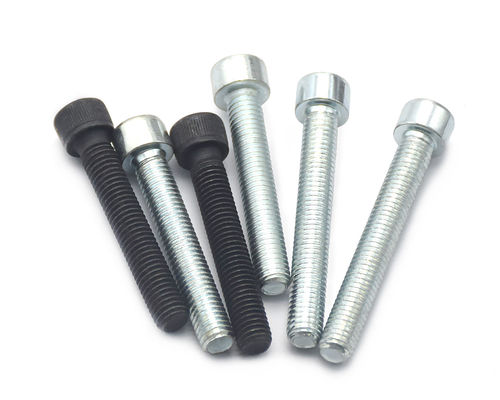

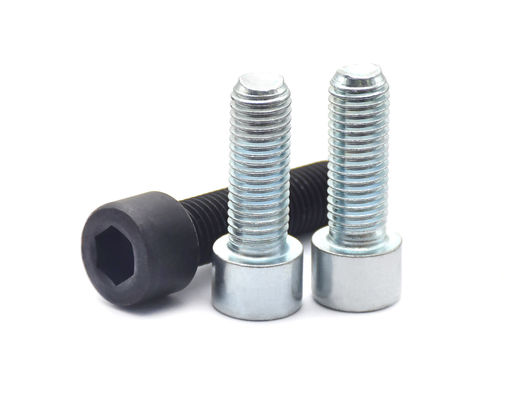

DIN912 UNI 5931 NF E 25-125 AS 1420 वर्ग 8.8 10.9 12.9 हेक्सागोन सॉकेट हेड कैप स्क्रू फुल थ्रेड नार्ल्ड हेड स्क्रू

UNI 5931 NF E 25-125 AS 1420 Class8.8 10.9 12.9 हेक्सागोन सॉकेट हेड कैप स्क्रू फुल थ्रेड Knurl स्क्रू

1. •

   • थ्रेड का आकार d				एम1.4	एम1.6	एम2	एम2.5	एम3	एम4	एम5	एम6	एम8	M10	एम12	(M14)	एम16	(M18)	एम20
     पी		पिच	मोटा धागा	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			बारीक धागा पिच-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			बारीक धागा पिच-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		साधारण सिर	अधिकतम	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		मुरझाए हुए सिर	अधिकतम	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		मिन		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     दा		अधिकतम		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     डीएस		अधिकतम		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		मिन		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		मिन		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		अधिकतम		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		मिन		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		नाममात्र आकार		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		मिन		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		अधिकतम		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		मिन		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		मिन		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     प्रति 1000 इस्पात उत्पादों का वजन ((≈kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     थ्रेड की लंबाई b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • थ्रेड का आकार d				(M22)	M24	(M27)	M30	(M33)	एम36	M42	M48	M56	एम६४	M72	M80	M90	M100
     पी		पिच	मोटा धागा	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			बारीक धागा पिच-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			बारीक धागा पिच-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		साधारण सिर	अधिकतम	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		मुरझाए हुए सिर	अधिकतम	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		मिन		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     दा		अधिकतम		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     डीएस		अधिकतम		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		मिन		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		मिन		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		अधिकतम		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		मिन		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		नाममात्र आकार		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		मिन		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		अधिकतम		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		मिन		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		मिन		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     प्रति 1000 इस्पात उत्पादों का वजन ((≈kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     थ्रेड की लंबाई b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

विशेषताएं:

1. मानक और विनिर्देश:
   • हेक्सागोन सॉकेट हेड कैप स्क्रू DIN912 के मानक डिजाइन का पालन करते हैं और अंतर्राष्ट्रीय मानकों का अनुपालन करते हैं। उनके व्यास M1.4 से M36 तक होते हैं,के साथ पिच व्यास के अनुसार भिन्न होता है इष्टतम लगाव प्रदर्शन सुनिश्चित करने के लिएस्थापना की विभिन्न गहराइयों को समायोजित करने के लिए लंबाई तदनुसार भिन्न होती है।
2. विभिन्न सामग्री विकल्प:
   • विभिन्न कठोरता आवश्यकताओं को पूरा करने के लिए, विनिर्माण के लिए विभिन्न सामग्रियों का उपयोग किया जाता है, जैसे कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील आदि।विभिन्न कार्य वातावरणों और संक्षारण प्रतिरोध आवश्यकताओं के अनुरूप, विभिन्न सतह उपचार भी हैं, जैसे कि काले ऑक्साइड कोटिंग, जिंक प्लेटिंग, डाक्रोमेट, आदि।
3. डिजाइन के पहलू:
   • पेंच सिर एक मानक हेक्सागोन सॉकेट डिजाइन का उपयोग करता है, जो एक मानक हेक्स कुंजी के साथ स्थापना और हटाने की सुविधा प्रदान करता है। सिर आमतौर पर बेलनाकार होता है,उत्कृष्ट एम्बेडेबिलिटी और फास्टनिंग गुण प्रदान करता है.

लाभः

1. उपयोग में आसानी:
   • हेक्सागोन सॉकेट डिजाइन संकीर्ण स्थानों में भी पेंच को आसानी से संभालने की अनुमति देता है।
   • एक हेक्स कुंजी का उपयोग करके त्वरित स्थापना और हटाने।
2. मज़बूत बंधन:
   • व्यास और पिचों की विविधता मजबूत बन्धन शक्ति और स्थिरता सुनिश्चित करती है।
   • बेलनाकार सिर का डिजाइन संभोग सतह के अनुकूल होता है, जिससे लगाव प्रभाव में सुधार होता है।
3. जंग प्रतिरोध:
   • उच्च गुणवत्ता वाली सामग्री जैसे स्टेनलेस स्टील से निर्मित, जो उत्कृष्ट संक्षारण प्रतिरोध सुनिश्चित करता है।
   • सतह उपचार के कई विकल्प पेंच की स्थायित्व को और बढ़ाते हैं।
4. व्यापक अनुप्रयोग:
   • विनिर्देशों और सामग्री विकल्पों की श्रृंखला इस पेंच को विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाती है।

अनुप्रयोग:

1. मशीनरी उद्योग:
   • व्यापक रूप से विभिन्न मशीनरी और उपकरणों की असेंबली और लगाव में प्रयोग किया जाता है।
   • उच्च शक्ति वाले बंधन और सटीक कनेक्शन के लिए आदर्श।
2. ऑटोमोबाइल निर्माण और मरम्मत:
   • ऑटोमोबाइल निर्माण में विभिन्न घटकों को बांधने में प्रयोग किया जाता है।
   • क्षतिग्रस्त पेंचों को बदलने या वाहन के रखरखाव में अन्य लगाव कार्यों को करने में उपयोगी।
3. निर्माण और निर्माण:
   • भवन संरचनाओं को जोड़ने और कसने में प्रयोग किया जाता है।
   • ऐसी स्थितियों के लिए उपयुक्त है जिसमें पेंच को भारी भार सहन करना आवश्यक हो।
4. इलेक्ट्रॉनिक उपकरण और उपकरण:
   • इलेक्ट्रॉनिक उपकरणों और उपकरणों के निर्माण में छोटे घटकों को बांधने में प्रयोग किया जाता है।
   • उच्च परिशुद्धता की मांग करने वाली स्थितियों के लिए उपयुक्त।
